Micro-Fit 3.0 8-Pin barošanas un signāla pagarinājuma kabelis: funkcijas, lietojumprogrammas un izvēles rokasgrāmata
PCM-0879 ir 2 m Micro-Fit 3.0 8-pin sieviešu-pagarinātājs, izmantojot Molex 43025-0800 un 43020-0801 savienotājus ar UL2464 20AWG × 8C kabeli. Tā 1:1 elektroinstalācija atbalsta rūpniecisko jaudu un vispārēju signāla pagarināšanu.
Kas attiecas uz šo rakstu?
Ātra produkta ieviešana
PCM-0879 izmanto Molex 43025-0800 astoņas-shēmas Micro-Fit 3.0 ligzdas korpusu ar 43030-0001 sieviešu spailēm vienā galā un Molex 43020-0801 astoņu shēmu korpusu Micro0-Fit3. 43031-0001 vīriešu termināļi, no otras puses.
| Produkta nosaukums | Molex Micro-Fit 3.0 8-Pin Male-to-male barošanas un signāla kabeļa bloks |
| Premier Cable P/N | PCM-0879 |
| Kabeļa garums | 2000 + 30 mm |
| Kabeļa veids | UL2464 |
| Stieples mērītājs | 20AWG x 8 vadītāji |
| Ārējais diametrs | 6,5 mm |
43030-0001 pret 43031-0001
| Salīdzinājums | 43030-0001 | 43031-0001 |
|---|---|---|
| Termināļa tips | Sieviešu gofrēšanas terminālis | Vīriešu gofrēšanas terminālis |
| Sazināties | Sieviete | Vīrietis |
| Stieples mērītājs | 20,22,24AWG | 20,22,24AWG |
| Maks. Izolācijas OD | 1,85 mm | 1,85 mm |
Kas ir Micro{0}}Fit 3.0 pagarinātājs?
Pagarinājuma kabelis Micro-Fit 3.0 pievieno saderīgu savienojuma daļu, parasti ar spraudni-uz-kontaktligzdas konfigurācijai, lai palielinātu attālumu starp iekārtām.
PCM-0879 var novērst nepietiekamu kabeļa garumu, aprīkojuma pārvietošanu vai starp-moduļu maršrutēšanu vadības skapjos, vienlaikus saglabājot sākotnējo savienotāja arhitektūru. Paplašinājums nemaina savienotāja standartu un nenodrošina sprieguma vai sakaru protokola pārveidošanu. Pirms integrācijas pārbaudiet savienojuma daļu numurus, polarizāciju, spraudni, stieples mērītāju un elektriskos rādītājus abos galos.
Inženieriem arī jānovērtē sprieguma kritums, temperatūras paaugstināšanās un signāla integritāte, kas izriet no papildu kabeļa garuma.
Kāpēc vīrieša{0}}līdz-sievietes arhitektūra ir piemērota pagarināšanai?
Vīrieša -uz-arhitektūra ir piemērota esoša savienojuma paplašināšanai, jo viens gals savienojas ar oriģinālo kabeļa vai aprīkojuma interfeisu, bet pretējais gals nodrošina atbilstošo savienojuma saskarni lielākā attālumā.
Atšķirībā no -sieviešu-savienojumiem, kas parasti savieno divas saderīgas vīriešu saskarnes, vīrišķā-uz-sievietes paplašinājums var saglabāt oriģinālo savienotāja arhitektūru, vienlaikus palielinot maršrutēšanas elastību. PCM-0879 ir piemērots starpmoduļu savienojumiem vadības skapjos, robotikā un testa iekārtās.
Tomēr ir jāpārbauda abi savienotāju dzimumi, savienojošo daļu numuri, kontaktdakšas un elektriskās vērtības, kā arī sprieguma kritums, temperatūras paaugstināšanās un signāla integritāte pēc pagarināšanas.
Sāpju punkti
Mainoties PCB, kontrollera, barošanas{0}}barošanas avota vai I/O moduļa pozīcijām, sākotnējā instalācija var nebūt pietiekami gara.
PCM-0879 pievieno 2 m maršrutēšanas attālumu, vienlaikus saglabājot saderīgu Micro-Fit interfeisu un tiešo vadu arhitektūru.
Pagaidu lodēšanas savienojumi vai vaļīgi stiepļu savienojumi rada papildu savienojuma punktus un palielina elektroinstalācijas, izolācijas un apkopes sarežģītību.
Iepriekš samontēts Micro{0}}Fit pagarinātājs standartizē gofrēšanu, tapu kartēšanu un spriedzes mazināšanu ražošanas laikā.
Manuāla astoņu vadītāju pagarināšana rada ievērojamu tapu{0}}kartēšanas risku.
Iepriekš noteikta 1:1 kabeļu arhitektūra vienkāršo ražošanas pārbaudi un samazina elektroinstalācijas kļūdas.
Pagarinātājs palielina pretestību, sprieguma kritumu, signāla{0}}ceļa garumu un EMI iedarbību.
20AWG vadītāji palīdz ierobežot pretestību, taču viss kanāls joprojām ir jānovērtē paredzētajā sistēmā.
Produkta informācija
PCM-0879
Mikro-Fit 3.0 8-shēmas barošanas un signāla pagarinājuma kabelis
PCM-0879 piedāvā Molex Micro-Fit 3.0 vīriešu-uz-sieviešu konfigurāciju. P1 apvieno 43025-0800 astoņu ķēžu kontaktligzdas korpusu ar 43030-0001 sieviešu spailēm, savukārt P2 izmanto 43020-0801 spraudņa korpusu ar 43031-0001 vīrišķo spailēm.
LDPE iekšējā veidne un melna PVC 45P veidne pastiprina abas kabeļu izejas. Montāžā tiek izmantots UL2464 20AWG×8C melns PVC kabelis ar 6,5 mm ārējo diametru un 2000 ± 30 mm garumu, kas atbalsta jaudu un signāla pagarinājumu rūpnieciskajās iekārtās.
Kāpēc vīrieša{0}}līdz-sievietes arhitektūra ir piemērota pagarināšanai?
Avīrieša-uz-arhitektūra paplašina esošo savienojumu, vienlaikus saglabājot sākotnējās pārošanās attiecības. Viens gals savienojas ar esošo kabeļa vai aprīkojuma interfeisu, bet pretējais gals nodrošina atbilstošo saskarni lielākā attālumā, ļaujot savienojuma ceļam turpināties.
Salīdzinājumā ar sieviešu -uz-sieviešu komplektiem, kas parasti savieno divus saderīgus vīrišķos interfeisus, šī konfigurācija ir īpaši noderīga, ja oriģinālais kabelis ir pārāk īss, aprīkojums tiek pārvietots vai ir nepieciešama maršrutēšana starp vadības-skapja moduļiem.
PCM-0879 izmanto Micro-Fit 3.0 vīriešu-materiālu dizainu. Pirms pagarināšanas pārbaudiet saderīgo daļu numurus, polarizāciju, kontaktdakšu un elektriskos rādītājus un novērtējiet sprieguma kritumu, temperatūras paaugstināšanos un signāla integritāti.

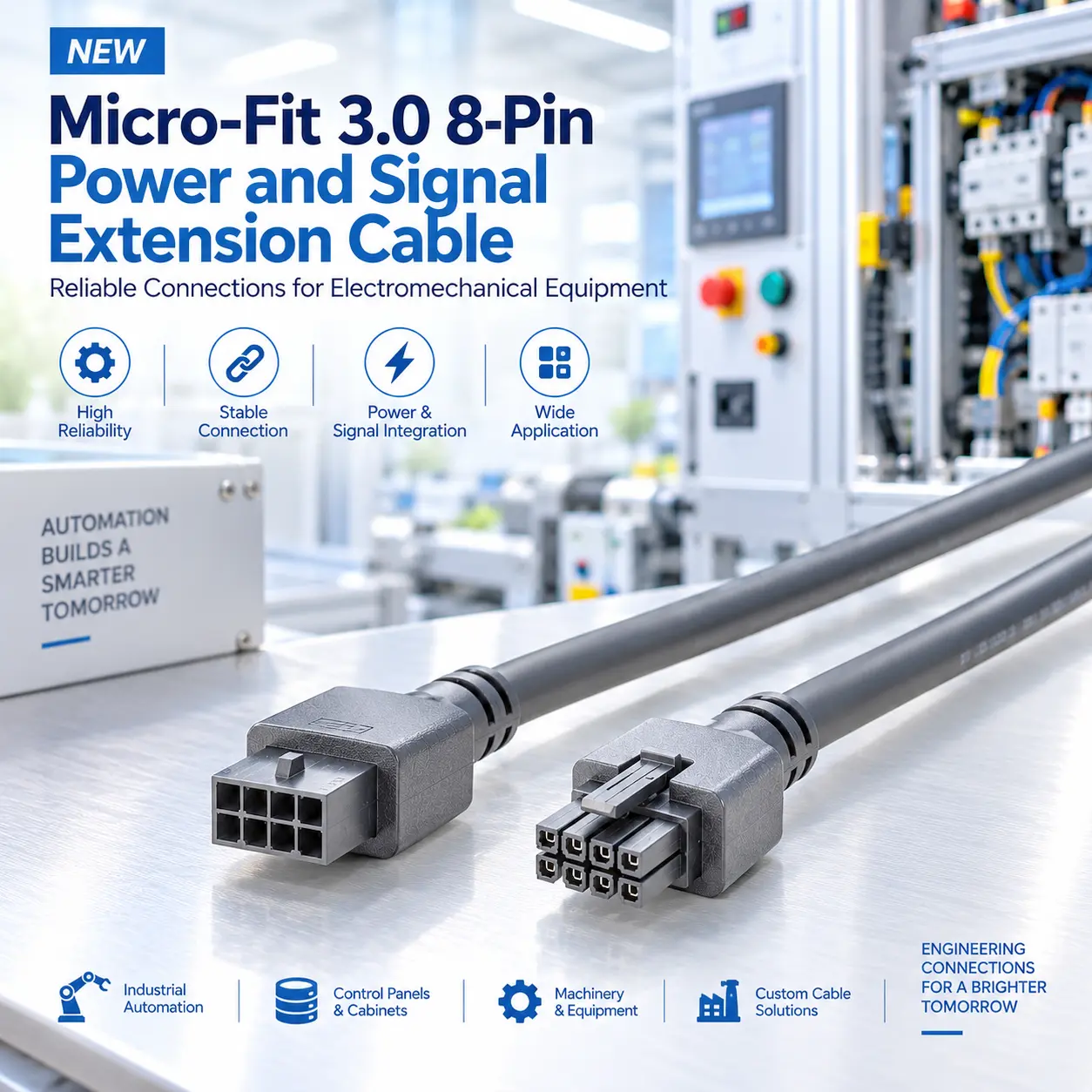

Produktu displejs

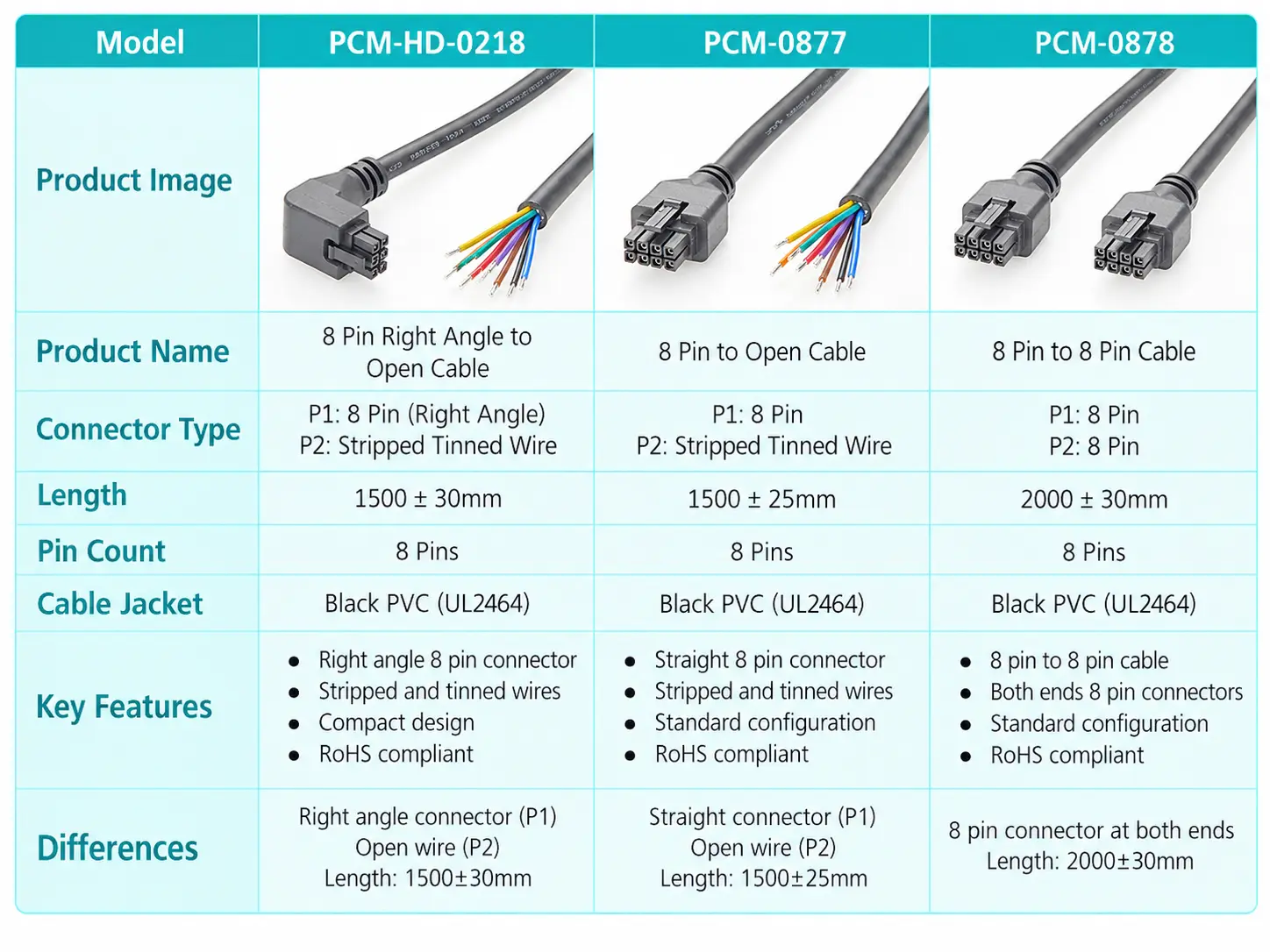

Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-0879 izmanto Micro-Fit 3.0 vīriešu-materiālu konfigurāciju: 43025-0800 kontaktligzdas korpusu ar 43030-0001 sieviešu spailēm un 43020-0801 spraudņa korpusu ar 43020-0801 spraudni 43031-000.
Pirms integrācijas pārbaudiet savienojuma daļu numurus, polarizāciju, bloķēšanas ģeometriju, stieples mērītāju un elektriskos rādītājus. Astoņas-ķēdes taisnas-caurules nodrošina tikai atbilstošo kontaktu nepārtrauktību; strāvas, zemējuma un signāla piešķiršanai ir jāatbilst aprīkojuma elektroinstalācijas shēmai.
Tehniskās saderības paziņojums
PCM-0879 ir pasīvs pagarinātājs, un tas nenodrošina protokolu, sprieguma vai signāla pārveidošanu. Lai pievienotu 2 m kabeļa, ir nepieciešams atkārtoti novērtēt ķēdes pretestību, sprieguma kritumu, temperatūras paaugstināšanos un signāla integritāti, jo īpaši, ja strāvu vada vairāki kontakti vienlaikus.
Gatavā montāža ir norādīta ar 300 VAC un 3,5 A vienam kontaktam; atsevišķa termināļa 7A reitingu nedrīkst piemērot tieši. UL2464 kabeļa identifikācija nenodrošina neatkarīgu UL sarakstā iekļautu sertifikāciju pilnīgai pārveidotai montāžai.
Kā izvēlēties pareizo produktu?
Pārbaudiet savienotāja dzimumu un precīzus detaļu numurus
Savienotāja dzimums ir viens no svarīgākajiem paplašinājuma{0}}kabeļa atlases kritērijiem.
PCM-0879 izmanto 43025-0800 kontaktligzdu vienā pusē un 43020-0801 spraudni otrā pusē.
Esošais aprīkojums un kabeļu saskarnes ir jāpārbauda atbilstoši šiem precīziem detaļu numuriem, nevis jāpaļaujas tikai uz aprakstu “Micro{0}}Fit 8-pin”.
Pārbaudiet PIN piešķiršanu un 1:1 paplašinājuma kartēšanu
Paplašinājums saglabā sākotnējās elektriskās attiecības tikai tad, ja sistēmas kontaktdakša atbilst PCM-0879 tiešajai kartēšanai.
Pilnīga 1. -kontakta līdz 8. kontakta vadu tabula ir jādokumentē, īpaši, ja strāvas, zemējuma un vadības ķēdēm ir viens un tas pats savienotājs.
Izvēlieties atbilstoši kopējam garumam, strāvai un sprieguma kritumam
Izvēloties, jāņem vērā oriģinālā kabeļa kopējais garums un 2 m pagarinājums.
Zema-sprieguma augstākas-strāvas sistēmām ir jāpārbauda līdzstrāvas pretestība, sprieguma kritums un temperatūras paaugstināšanās visā savienojuma ceļā.
Atlasiet Vides kabeļu būvniecība
Standarta PCM-0879 vispārējai fiksētā aprīkojuma elektroinstalācijai izmanto UL2464 PVC kabeli.
Nepārtrauktai-elastīgai robotikai, vilkšanas ķēdēm, eļļas iedarbībai, lietošanai ārpus telpām, augstai temperatūrai vai spēcīgai vibrācijai ir nepieciešamas atsevišķi apstiprinātas kabeļu un mehāniskās konstrukcijas.
Pielāgošanas iespējas
↕ Micro-Fit interfeisa un ķēžu-skaitīšanas pielāgošana
Atbilstoši mērķa aprīkojumam var izstrādāt dažādus Micro-Fit 3.0 korpusus, ķēžu skaitu un spraudņu/kontaktligzdu kombinācijas. Saderības pārbaudei jāizmanto precīzi korpusa un spaiļu detaļu numuri.
□ Kabeļa garuma pielāgošana
Pielāgotus pagarinājumus var izgatavot atbilstoši aprīkojuma izkārtojumam, savukārt garākām versijām ir nepieciešams atkārtoti novērtēt sprieguma kritumu, pretestību, signāla integritāti un mehānisko maršrutēšanu.
◉ Vadu mērītāju un kabeļu pielāgošana
Atbilstoši strāvai, sprieguma kritumam, elastībai un aprīkojuma telpai var izvēlēties dažādus vadu mērierīces un kabeļu konstrukcijas, atkārtoti apstiprinot atbilstošās spailes un gofrēšanas prasības.
⚙ Pinout un vadu pielāgošana
Standarta PCM-0879 izmanto 1:1 vadu, savukārt pielāgotus tapu kartējumus var izveidot no OEM elektriskajiem rasējumiem ar skaidri definētiem savienotāju skatiem, tapu numuriem, vadu krāsām un signālu nosaukumiem.
⌘ Pārpelējuma un deformācijas{0}}atvieglošanas pielāgošana
Iekšējās veidnes, ārējās veidnes, kabeļa -izejas ģeometriju, deformācijas-reljefa garumu, materiāla cietību un krāsu var pielāgot atbilstoši aprīkojumam un mehāniskajām prasībām.
◇ OEM testēšana, marķēšana un iepakošana
OEM programmās var iekļaut nepārtrauktības, īssavienojuma, izolācijas, hi-savienojuma, kontaktu-pretestības, sprieguma-krituma, vilkšanas un temperatūras-paaugstināšanās testēšanu, kā arī pielāgotas etiķetes, svītrkodus, sērijas numurus, logotipus un iepakojumu.
Produkta FAQ
Vai 43025-0800 ir vīrietis vai sieviete?
Molex oficiāli identificē 43025-0800 kā tvertnes korpusu, savukārt 43030-0001 ir sieviešu terminālis. Tāpēc samontētā saskarne jāuzskata par sievišķo/uztvērēja pusi.
Kāda ir pareizā dzimuma konfigurācija?
Precīza savienotāja kombinācija ir jāapraksta kā Receptacle-to-Plug vai Female-to-Male.
Vai PCM-0879 ir fiksēts pārraides virziens?
Pats kabelis ir pasīvs un elektroniski nevirzots, taču faktiskajam strāvas-avotam, slodzei un signāla virzienam ir jāatbilst aprīkojuma konstrukcijai.
Kāds ir maksimālais spriegums?
Gatavā PCM-0879 montāža ir norādīta ar maksimālo 300 VAC.
Vai 2 m pagarinājums izraisa sprieguma kritumu?
Jā. Pievienojot 2 m, palielinās kopējā vadītāja pretestība, un faktiskais sprieguma kritums ir atkarīgs no slodzes strāvas, kopējā sistēmas garuma un vadītāja pretestības.
