XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis:
Funkcijas Lietojumprogrammas un atlases rokasgrāmata
Uzziniet, kā XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis apvieno XT60H-F fiksētā paneļa saskarni, XT60H-M spraudni, 16AWG strāvas kabeli un drošu montāžas konstrukciju saules, akumulatora, RC, enerģijas uzglabāšanas un rūpnieciskajām līdzstrāvas sistēmām.
PCM-0533 ir 300 mm XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis ar XT60H-F paneļa montāžas savienotāju, XT60H-M spraudni, UL2464 16AWG divu-dzīslu PVC kabeli un M3 integrācijas līdzstrāvas paneļa interfeisu.
Ātra produkta ieviešana

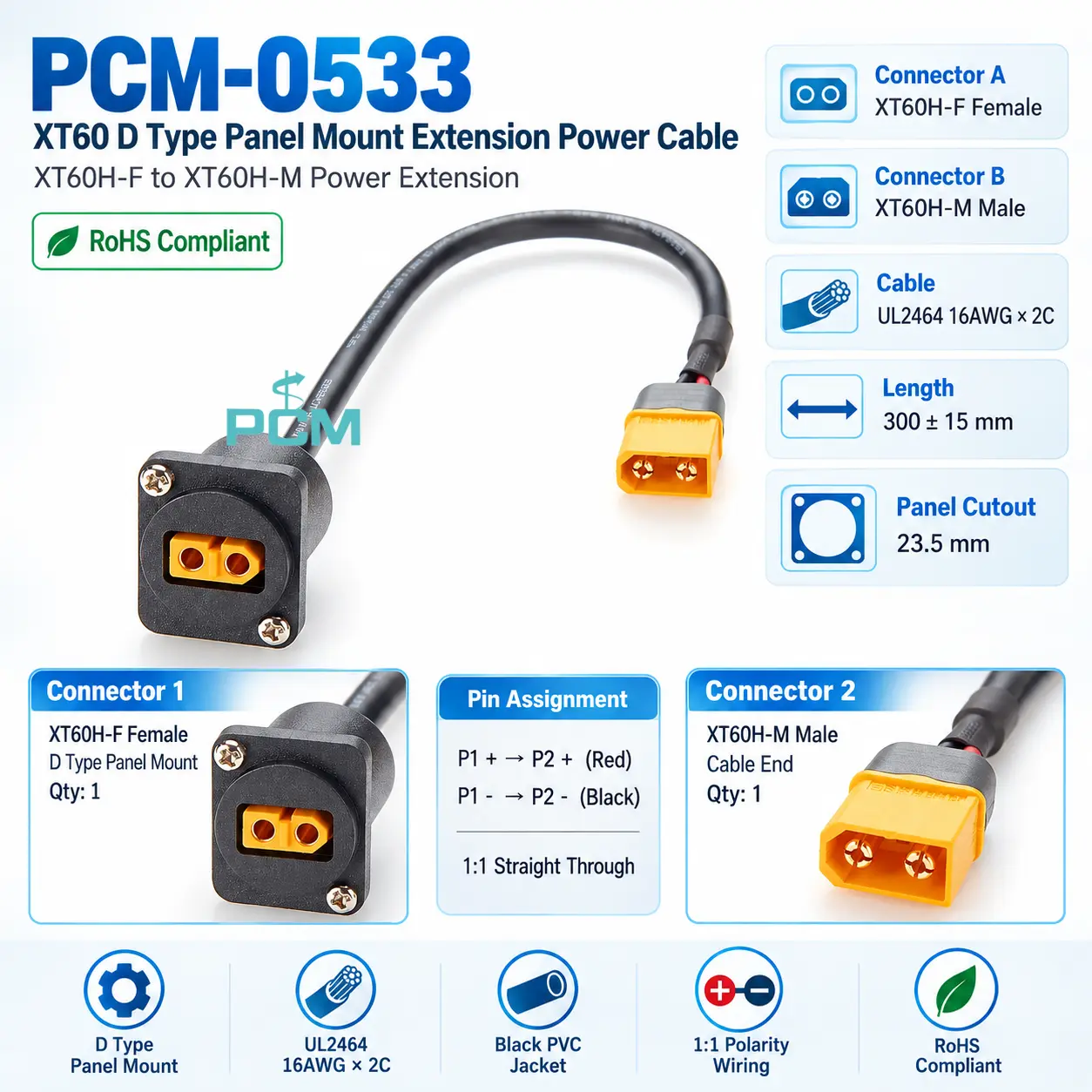

PCM-0533 parametru informācija
| Produkta nosaukums | XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis |
| Premier Cable P/N | PCM-0533 |
| Savienotājs A | XT60H-F mātīte, paneļa stiprinājuma gals |
| Savienotājs B | XT60H-M vīrietis |
| Kabeļa garums | 300 ± 15 mm |
| Montāžas metode | D tipa paneļa stiprinājums |
| Paneļa izgriezuma izmērs | 23,5 mm |
| Kabeļa specifikācija | UL2464 16# × 2C |
PCM-0533 pret standarta XT60 pagarinātāja kabeli
| Compariso | PCM-0533 paneļa stiprinājums | Standarta XT60 pagarinātāja kabelis |
|---|---|---|
| Interfeisa montāža | Uzmontēts uz paneļa | Parasti nav uzstādīts uz paneļa |
| Paneļa integrācija | Piemērots korpusa integrēšanai | Parasti nav uzstādīts uz paneļa |
| Apkalpojamība | Vieglāka apkalpošana | Jāatrodas brīvajam galam |
| Savienojuma punkts | Fiksēts un definēts | Atkarīgs no kabeļa maršruta |
Kas ir XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis?
XT60 D tipa paneļa stiprinājuma pagarinājuma strāvas kabelis ir iepriekš-samontēts līdzstrāvas vads. PCM-0533 izmanto XT60H-F paneļa stiprinājuma savienotāju, kas piestiprināts pie aprīkojuma paneļa un savienots ar XT60H-M spraudni, izmantojot 16AWG divdzīslu kabeli.
Tas integrē savienotāju, kabeli, montāžas konstrukciju un aizmugures aizsardzību, paplašinot iekšējo strāvas vadu līdz fiksētam un noņemamam XT60 paneļa interfeisam strāvas pieslēgšanai, pagarināšanai un aprīkojuma integrācijai.
Kāpēc šī struktūra tiek izmantota?
Iekšējie barošanas moduļi bieži atrodas tālāk no ārējā lietotāja interfeisa. XT60H-F paneļa stiprinājuma dizains nostiprina savienotāju ar aprīkojuma paneli, ļaujot panelim un montāžas aparatūrai nodrošināt mehānisku aizturi, kamēr kabelis apstrādā elektrisko pārvadi.
Salīdzinājumā ar brīvi{0}}piekārtu savienotāju, šī struktūra samazina kustību un kabeļa spriegumu, vienlaikus uzlabojot saskarnes pozicionēšanu, vadu organizēšanu, uzstādīšanu un apkopi.
Kopējās rūpnieciskās Ethernet problēmas
Produkta pamatvērtība
PCM-0533
PCM-0533 galvenās priekšrocības var apkopot šādi:
◆ Fiksētā paneļa interfeiss uzlabo integrāciju
Sieviešu savienotājs XT60H-F ir droši piestiprināts pie aprīkojuma paneļa, radot noteiktu un pieejamu barošanas saskarni akumulatoriem, lādētājiem, enerģijas uzglabāšanas sistēmām un ārējai līdzstrāvas integrācijai.
◆ Iepriekš salikts dizains samazina montāžas daudzumu
Savienotāji, kabelis, PVC veidne, termiski{0}}sarūkošās caurules un montāžas aparatūra ir iepriekš-samontēti vienā vienībā, tādējādi samazinot griešanas, noslēgšanas un aizsardzības darbus, vienlaikus uzlabojot ražošanas efektivitāti un konsekvenci.
◆ 16AWG kabelis atbalsta jaudas pārvadi
UL2464 16AWG divu-dzīslu kabelī tiek izmantoti sarkani un melni vadi pozitīvai un negatīvai polaritātei, un tas ir piemērots līdzstrāvas vadiem. Faktiskā strāvas jauda joprojām ir jāpārbauda atkarībā no kabeļa garuma, temperatūras paaugstināšanās, vides un savienojuma apstākļiem.
◆ Papildu aizsardzība atbalsta apkopi
PVC pārliešana un termiski saraušanās{0}}caurules aizsargā savienotāju un kabeļa pārejas zonas, savukārt caurspīdīgi sarkanie-pozitīvie un melnie{2}}negatīvie vadi atbalsta pārbaudi, ķēdes izsekošanu, problēmu novēršanu un apkopi.
Produktu displejs

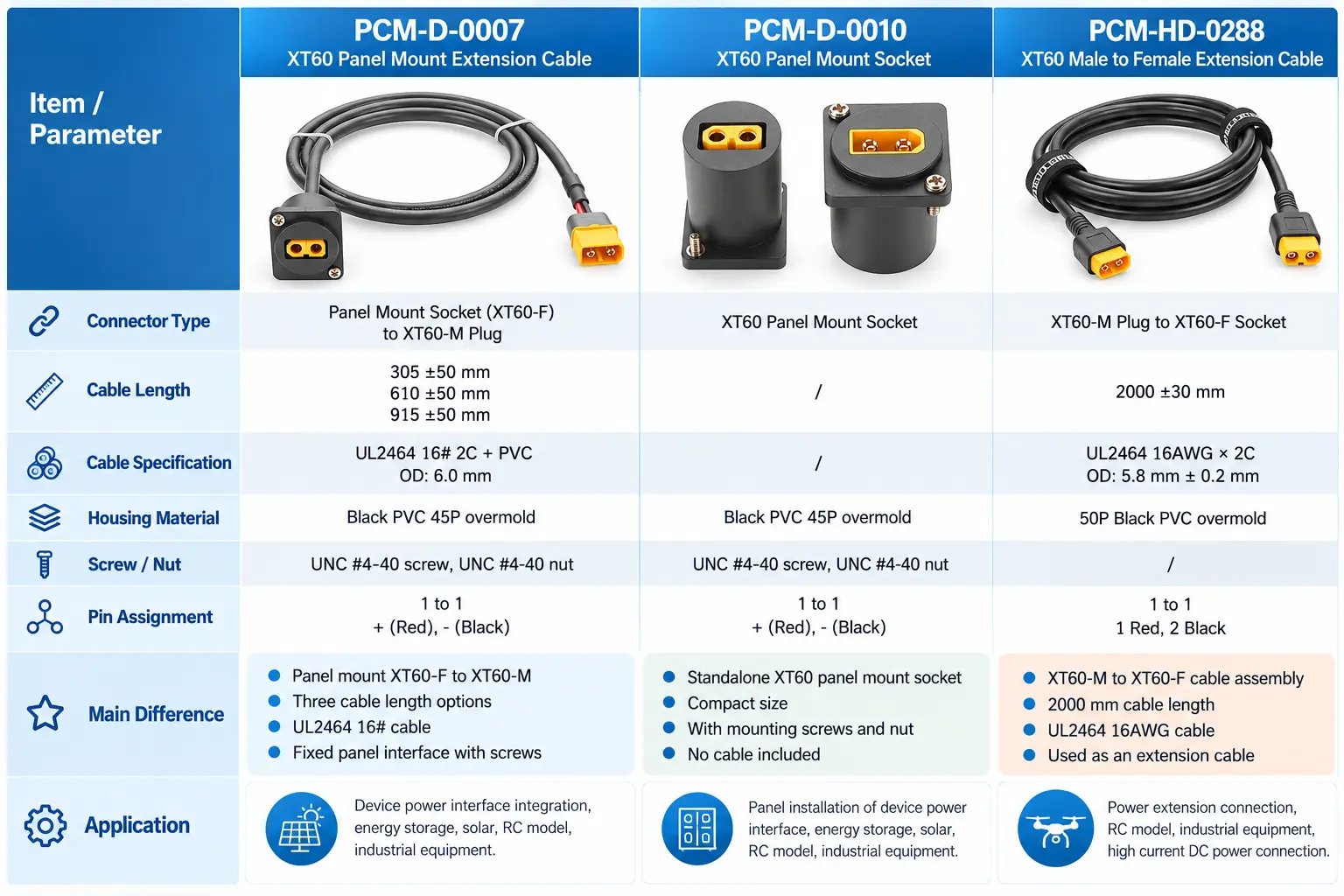

Līdzīgi produkti
Saderības paziņojums
Interfeiss un elektriskā saderība
- Pirms iegādes pārbaudiet XT60 savienotāja dzimumu, polaritāti, sistēmas spriegumu, nepārtrauktu strāvu un maksimālo strāvu. Sarkanā-pozitīvā un melnā-negatīvā elektroinstalācija ir standarta konfigurācija, taču mehāniskā savienošana negarantē pilnīgu elektrisko saderību.
Uzstādīšanas un vides saderība
- Apstipriniet arī 300 ± 15 mm kabeļa garumu, 23,5 mm atsauces paneļa atvērumu, M3 montāžas konstrukciju un pieejamo aprīkojuma vietu. Jāņem vērā arī temperatūra, vibrācija, mitrums un mehāniskā slodze. Pielāgotas versijas var izgatavot no apstiprinātiem rasējumiem.
Kā izvēlēties pareizo XT60 paneļa stiprinājuma pagarinājuma strāvas kabeli?
Kā apstiprināt saskarni un polaritāti?
Pārbaudiet, vai XT60H-F paneļa mātīte, XT60H-M vīrišķā un sarkanā-pozitīvā melnā- negatīvā polaritāte atbilst aprīkojuma dizainam.
Kā pārbaudīt spriegumu un strāvu?
Pārbaudiet darba spriegumu, nepārtrauktu strāvu un maksimālo strāvu. Lielas-slodzes lietojumprogrammām ir jāveic arī temperatūras-paaugstināšanās un prototipa testēšana.
Kā apstiprināt stieples garumu un uzstādīšanas izmērus?
Apstipriniet kabeļa garumu 300 ± 15 mm, atsauces atveri 23,5 mm, M3 montāžas metodi un pieejamo uzstādīšanas vietu.
Kā apstiprināt faktisko lietošanas vidi?
Izvēlieties materiālus atbilstoši temperatūras, vibrācijas, mitruma, eļļas, UV un hidroizolācijas prasībām. Pielāgošanas laikā ir jāapstiprina īpašas vides.
Pielāgošanas iespējas
↕ Pielāgots garums
Kabeļa garumu un pielaidi var pielāgot aprīkojuma telpai, paneļa novietojumam un maršrutam.
□ Pielāgota vadu konstrukcija
Vadu mērierīces, kabeļa un apvalka konstrukciju var pielāgot strāvai, elastībai un videi.
◉ Pielāgota polaritātes elektroinstalācija
Polaritāti un elektroinstalāciju var pielāgot pēc apstiprinātiem rasējumiem ar orientāciju, kas apstiprināta pirms ražošanas.
⚙ Pielāgota paneļa montāža
Paneļu atveres, stiprinājumus, biezumu un montāžas orientāciju var pielāgot korpusa rasējumiem.
⌘ Pielāgota marķējuma aizsardzība
Var pielāgot detaļu etiķetes, polaritātes marķējumus, siltuma-sarukšanos, pārveidošanas krāsas un identifikāciju.
◇ OEM iepakojuma pielāgošana
OEM daļu numurus, iepakojumu, etiķetes, kartona daudzumus un projekta dokumentāciju var pielāgot.
Secinājums�
PCM-0533 XT60 D tipa paneļa stiprinājuma pagarinātāja strāvas kabelis izmanto XT60H-F paneļa savienotāju, XT60H-M spraudni un UL2464 16AWG divu-dzīslu kabeli, lai izveidotu 300 mm iepriekš samontētu strāvas vadu.
Tas nodrošina fiksētu XT60 barošanas interfeisu saules baterijām, akumulatoriem, enerģijas uzglabāšanai, RC un rūpnieciskajām iekārtām. Jāpārbauda polaritāte, spriegums, strāva, kabeļa garums un montāžas izmēri, un ir pieejama pasūtījuma, vairumtirdzniecības un oriģinālā aprīkojuma ražotāji.
Produkta FAQ
Vai tas ir savietojams ar visām XT60 ierīcēm?
Ne vienmēr. Jāpārbauda XT60 tips, dzimums, polaritāte, spriegums, strāva, kabeļa garums un montāžas izmēri.
Kāpēc izmantot 16AWG kabeli?
16AWG divu-dzīslu kabelis ir piemērots līdzstrāvas pārvadei, taču pieļaujamā strāva joprojām ir atkarīga no garuma, temperatūras paaugstināšanās un vides.
Vai to var izmantot saules un akumulatoru sistēmām?
Jā, ja saskarne, polaritāte, spriegums un strāva sakrīt. Izmantošanai ārpus telpām nepieciešama arī hidroizolācija, temperatūras un UV verifikācija.
Vai garumu un vadu var pielāgot?
Kabeļa garumu, stieples mērītāju, polaritāti un vadu var pielāgot atbilstoši aprīkojuma telpai un apstiprinātajiem rasējumiem.
Vai PVC pārklājums nozīmē hidroizolāciju?
Nē. PVC pārklājums galvenokārt nodrošina mehānisku aizsardzību. Noteiktai IP hidroizolācijai ir nepieciešama piemērota blīvējuma struktūra un validācija.
Kas nepieciešams OEM pasūtījumiem?
Norādiet savienotāja veidu, polaritāti, spriegumu, strāvu, kabeļa garumu, stieples mērītāju, paneļa rasējumu, daudzumu, vidi, iepakojumu un pārbaudes prasības.
