Vai TTL un RS{0}} ir viens un tas pats?

TTL un RS-232 nav viens un tas pats, tiem ir būtiskas atšķirības, galvenokārt sprieguma līmeņos un lietojuma jomās.

TTL (Transistor-Transistor Logic)

Sprieguma līmenis:

Augsts līmenis (loģika 1): parasti 3,3 V vai 5 V.
Zems līmenis (loģiskā {{0}}): parasti 0 V.

Pielietojums:

To plaši izmanto mikrokontrolleros, izstrādes paneļos (piemēram, Arduino, Raspberry Pi), sensoros un citās ierīcēs, kurām nepieciešams zemsprieguma loģikas līmenis.

Komunikācijas attālums:

Neliela attāluma sakari, parasti shēmas plates ietvaros vai starp ierīcēm nelielos attālumos.

RS-232

Sprieguma līmenis:

Augsts līmenis (loģiskā 0): parasti no +3V līdz +15V.
Zems līmenis (loģika 1): parasti no -3V līdz -15V.

Pielietojums:

Galvenokārt izmanto seriālajai saziņai starp datoriem un perifērijas ierīcēm (piemēram, modemiem, printeriem).

Komunikācijas attālums:

Piemērots liela attāluma saziņai un var atbalstīt desmitiem metru vai pat lielāku attālumu.

Atšķirību kopsavilkums

Sprieguma diapazons:

Augstais un zemais TTL līmenis ir attiecīgi 3,3 V/5 V un 0V.
Augstais un zemais RS-232 līmenis ir pozitīvais spriegums un negatīvais spriegums (attiecīgi no +3V līdz +15V un -3V līdz -15V).

Lietojumprogrammas scenāriji:

TTL izmanto zemsprieguma, neliela attāluma saziņai starp elektroniskām ierīcēm.
RS-232 tiek izmantots augstāka sprieguma, liela attāluma saziņai starp ierīcēm, īpaši savienojumam starp datoriem un perifērijas ierīcēm.

Elektriskās īpašības:

TTL signāli ir salīdzinoši jutīgi pret traucējumiem un ir piemēroti saziņai nelielā attālumā.
RS-232 signāla spriegums ir augstāks, prettraucējumu spēja ir spēcīga, un tas ir piemērots tālsatiksmes sakariem.

Tātad, lai gan abi tiek izmantoti seriālajiem sakariem, tie nav vienādi sprieguma līmeņu un pielietojuma scenāriju atšķirību dēļ.

Par ASV

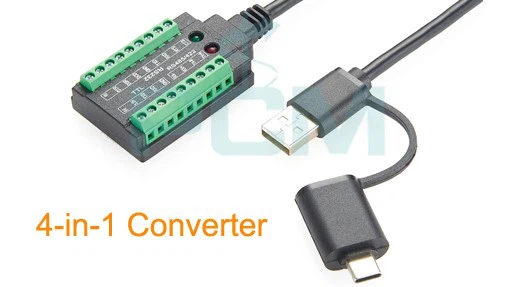

Premier Cable ir profesionāls USB seriālo kabeļu ražotājs, tostarp USB–TTL kabeļi, USB–RS232 kabeļi, USB–RS485 kabeļi un USB–RS422 kabeļi. Visi mūsu produkti izmanto oriģinālās FTDI mikroshēmas, lai nodrošinātu augstu kvalitāti un stabilitāti. Kā rūpnīcas tiešais pārdevējs mēs ne tikai garantējam produktu kvalitāti, bet arī piedāvājam ļoti konkurētspējīgas cenas, lai klientiem nodrošinātu izdevīgus risinājumus. Neatkarīgi no tā, vai tā ir iegulto sistēmu izstrāde vai rūpnieciskās automatizācijas lietojumprogrammas, Premier Cable vienmēr ir jūsu ideālā izvēle.
