DeviceNet kabeļu veidi un lietojumprogrammu rokasgrāmata
-Pilnīgs bagāžnieka līniju, pilienu līniju un pagarināšanas līniju skaidrojums
Tehniskā baltā grāmata|Premjerministrs
1. Ievads
Inteliģentās ražošanas un rūpnieciskās automatizācijas jomā DeviceNet tīkli tiek plaši izmantoti, lai savienotu tādas atslēgas ierīces kā PLC, sensori, izpildmehānismi un I/O moduļi. Šī tīkla stabila darbība ir ārkārtīgi atkarīga no augstas - kvalitātes, labi - strukturētas un stabilas savienojuma speciālas kabeļu sistēmas.
Premier Cable koncentrējas uz rūpniecisko savienojumu risinājumiem un nodrošina augstus - veiktspējas M12 kabeļus un 7/8 "apļveida savienotāju kabeļus, kas pielāgoti DeviceNet sistēmai, kas var izpildīt pilnu procesa prasības no maģistrāles līnijām uz filiāles līnijām līdz terminālajiem savienojumiem. Šis raksts izskaidro klasifikāciju un izmantošanu DeviceNet Cables.
2. Pārskats par DeviceNet tīkla pamatiem
DeviceNet ir rūpnieciskas komunikācijas protokols, kura pamatā ir CAN kopne, kuru palaiž ODVA, kas paredzēta ierīcei - līmeņa datu apmaiņa, atbalstot galveno - vergu arhitektūru un multi - mezglu komunikāciju, un to plaši izmanto lauka automatizācijas scenārijos.
DeviceNet tīkla galvenā struktūra ietver:
- Bagāžnieka līnija: Galvenā komunikācijas bagāžnieks, kas atbild par barošanas avotu un datu pārraidi
- Nolaižamais līnija: Zars no stumbra līnijas, ko izmanto dažādu ierīču savienošanai
- Spailes rezistors: Termināla rezistori ir nepieciešami abos tīkla galos, lai nodrošinātu signāla integritāti
- Savienotājs: Galvenokārt izmanto M12 A - kodēšanu un 7/8 "-16unf apļveida savienotājus
Saikne starp sakaru ātrumu un attālumu ir šāda:
| Ātrums | Maksimālais stumbra līnijas garums | Maksimālais filiāles līnijas garums | Kopējais filiāles līnijas garuma ierobežojums |
|---|---|---|---|
| 125 kbps | 420m | 6m | 156m |
| 250 kbps | 200m | 6m | 78m |
| 500 kbps | 75m | 6m | 39m |
3. Detalizēts DeviceNet kabeļu veidu skaidrojums
DeviceNet speciālie kabeļi parasti ir 4 kodolu struktūras (2 serdeņi jaudai + 2 datiem), un tie ir sadalīti trīs kategorijās atbilstoši lietojumprogrammas atrašanās vietai:
1). Stumbra kabelis (biezs kabelis)
- Darbība: Kā stumbra līnija, tā pārvadā komunikācijas un barošanas avota uzdevumus
- Strukturālās iezīmes: AWG 15 bieza stiepļu serde, savīti pāris + ekranēšanas slānis ar lielisku anti - traucējumu veiktspēju
- Tipiska savienojuma metode: 7/8 "vīriešu/sieviešu savienotājs; to var arī pielāgot M12 savienojuma formā dažām kompaktām galvenajām vadības ierīcēm
2). Zaru kabelis (plāns kabelis)
- Darbība: Vadiet stumbra līniju, lai izveidotu savienojumu ar termināļa ierīci, piemēram, sensoru vai I/O moduli
- Strukturālās iezīmes: AWG 22 smalks diriģents, mīkstāks un vieglāk vadāms
- Tipiska savienojuma metode: M12 a - kods vīrietis/sieviete, atbalsta ātru spraudni un atvieno
3). Pagarinājums/piliena kabelis
- Darbība: Izmanto, lai paplašinātu savienojumu starp divām ierīcēm vai paplašinātu vadu, kad filiāles līnija ir pārāk gara
- Savienojuma forma: Elastīga kombinācija, no M12 līdz M12, 7/8 "līdz M12, 7/8", lai atvērtu vadu galu utt.
- Stieples mērītājs pēc izvēles: AWG 15 / AWG 22, izvēlēts pēc attāluma un strāvas
4. savienotāju atlases rokasgrāmata: M12 pret 7/8 "
| Parametrs | M12 a - kods (4-12pin) | 7/8 "-16UN (2-6pin) |
|---|---|---|
| Izplatīts lietojums | Sensori, I/O moduļi | Galvenais stumbrs, aprīkojuma jaudas savienojums |
| Priekšrocības | Mazs izmērs, viegli izvietojams | Augsta strāva, augsta stabilitāte |
| Aizsardzības līmenis | IP67 | IP67 |
| Temperatūras diapazons | -20 grāds ~ +80 grāds | -25 grāds ~ +90 grāds |
| Maksimālā strāvas nēsāšana | 4a / katrs kodols | 8a / katrs kodols |

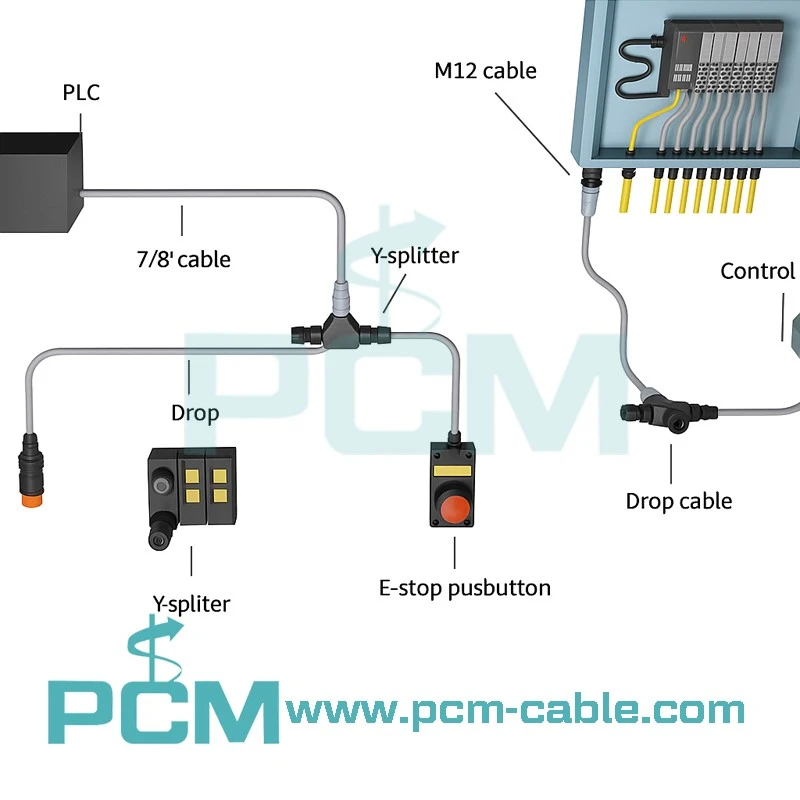

5. Lietojumprogrammu piemēri un topoloģijas diagrammas
