Ja jūsu RS485 nevar sazināties, varat novērst problēmu, veicot tālāk norādītās darbības.
1. Pārbaudiet vadus un savienojumus:
Pārliecinieties, vai visi savienojumi ir droši un tiek izmantotas pareizās tapas. RS485 gadījumā tas parasti ietver A (Data+), B (Data-) un zemējumu.
Pārbaudiet diferenciāļa signāla polaritāti. A un B līniju apgrieztā savienojuma rezultātā komunikācija netiks nodrošināta.
2. Termināla rezistori:
Lai novērstu signāla atstarošanu, abos RS485 kopnes galos ir jāuzstāda spaiļu rezistori (parasti 120 omi). Ja tā trūkst vai tas ir nepareizi uzstādīts, tas var izraisīt sakaru problēmas.
3. Autobusu novirze:
RS485 kopnei var būt nepieciešami nobīdes rezistori, kad tā ir dīkstāvē, lai saglabātu kopni zināmā stāvoklī, kad tā netiek izmantota. Bez slīpo rezistoriem kopne var būt nenoteiktā stāvoklī, kas ietekmē saziņu.
4. Ierīces adreses konflikts:
Apstipriniet, ka kopnē esošās ierīces adrese ir unikāla. Adrešu konfliktu dēļ ierīce var nereaģēt normāli.
5. Pārraides ātruma atbilstība:
Pārliecinieties, vai visu ierīču datu pārraides ātrums, datu biti, apturēšanas biti un paritātes biti ir iestatīti konsekventi. Ja šie parametri nesakrīt, saziņa nebūs iespējama.
6. Ierīces barošanas avots:
Pārliecinieties, vai visu ierīču barošanas avots darbojas pareizi un spriegums ir stabils. Ja spriegums ir pārāk zems vai svārstās, tas var izraisīt sakaru pārtraukumus.
7. Pārbaudiet signāla traucējumus:
RS485 komunikācija ir viegli ietekmējama vidē ar spēcīgiem elektromagnētiskiem traucējumiem. Varat mēģināt izmantot ekranētus kabeļus vai pārbaudīt vietas, kurās var rasties traucējumi.
8. Vai ierīce atbalsta RS485:
Pārliecinieties, vai izmantotā ierīce un interfeiss atbalsta RS485 sakaru protokolu.
Pārbaudot katru vienumu pa vienam, parasti var atrast RS485 sakaru problēmas cēloni.
Par Premier Cable
Premier Cable ir profesionāls USB seriālo kabeļu, seriālo pārveidotāju, kabeļu montāžas un vadu instalācijas ražotājs, kura mērķis ir nodrošināt klientiem augstas kvalitātes, stabilus un uzticamus sakaru risinājumus. Mūsu produktu līnija ir pabeigta, ieskaitot USB uz RS232, RS485, RS422, TTL, UART un citus interfeisa pārveidošanas kabeļus, kā arī RS232 uz RS485, RS422, TTL pārveidotājus. Dažādiem lietojumprogrammu scenārijiem esam izlaiduši novatoriskus 2-in-1 un 4-in{10}} funkcionāla dizaina produktus, lai nodrošinātu lietotājiem efektīvāku savienojuma pieredzi. Neatkarīgi no tā, vai tā ir rūpnieciskā automatizācija, sakaru aprīkojums vai testēšana un mērīšana, Premier Cable var nodrošināt jums pielāgotus risinājumus.
Jums var patikt arī

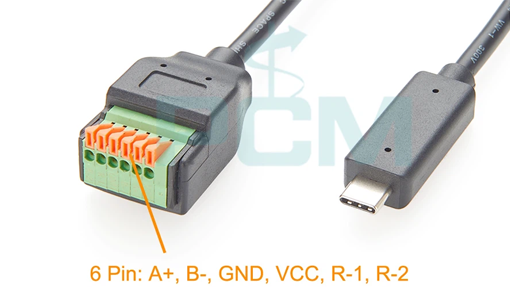

USB uz RS485 pārveidotājs ar 6 kontaktu termināli
