BNC uz SMA paneļa stiprinājuma RF adapteris drošai RF signāla pārraidei starp BNC un SMA saskarnēm.
BNC uz SMA paneļa stiprinājuma RF adapteri izmanto, lai pārveidotu starp dažādām RF saskarnēm RF testēšanas bezvadu sakaru laboratorijas instrumentos un automatizētās pārbaudes iekārtās.
Šis raksts aptver tā 50 omu pretestības līdzstrāvas līdz 6 GHz frekvenču diapazonu VSWR struktūras darbības principu lietojumprogrammu saderības riskus un atlases metodes, kā arī pielāgotus vairumtirdzniecības un ražotāja pakalpojumus.

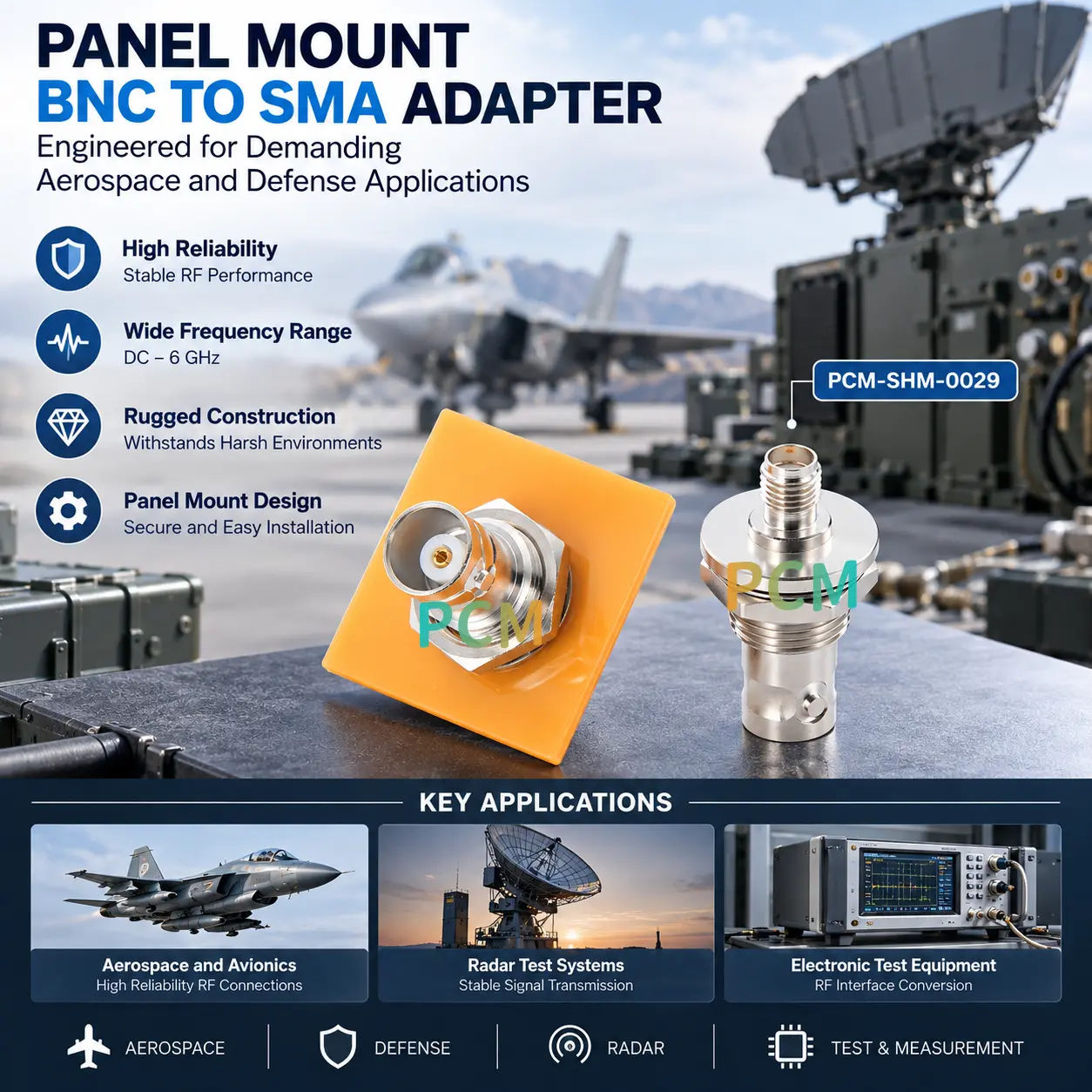

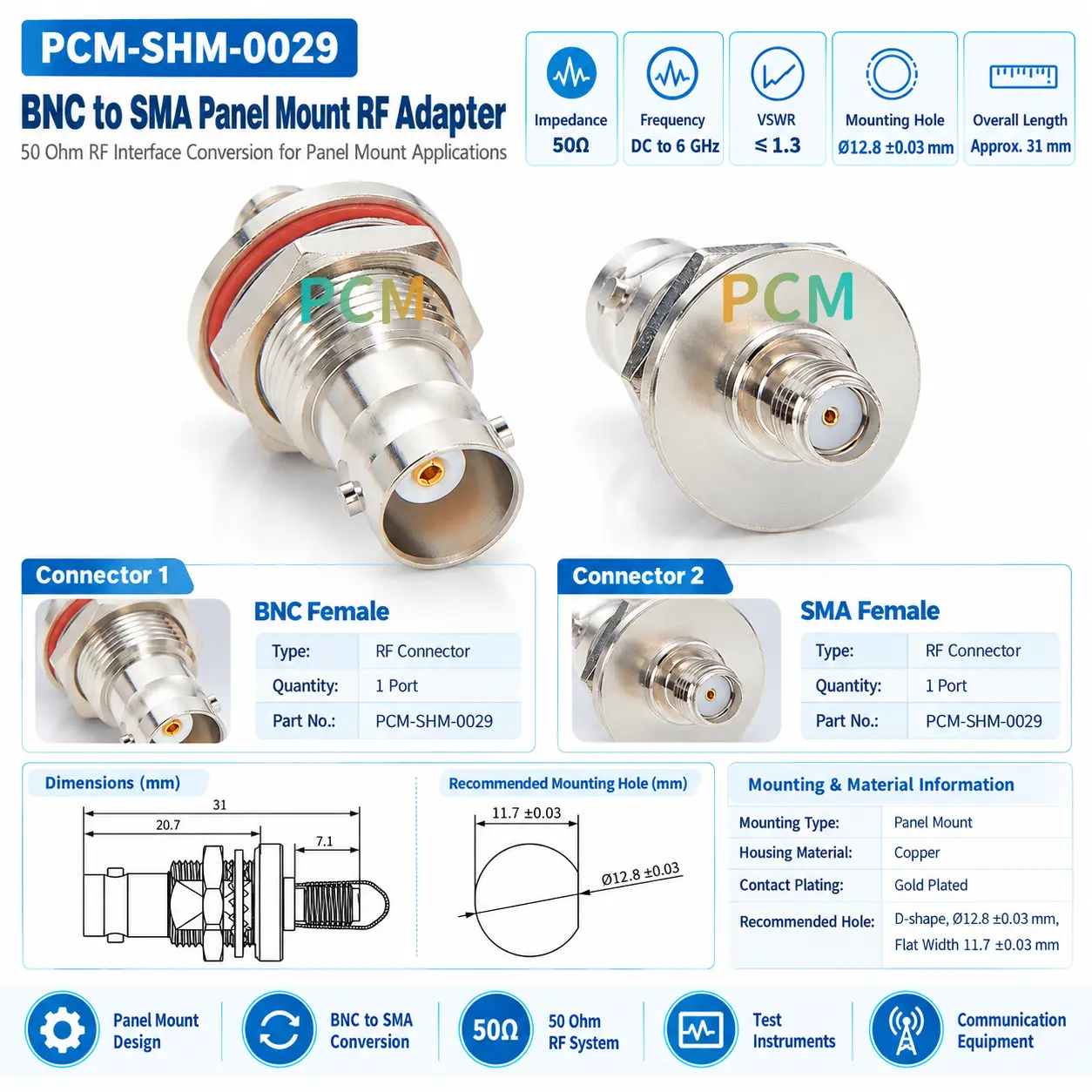

Ātra produkta ieviešana
| Produkta nosaukums | BNC uz SMA paneļa stiprinājuma RF adapteris | |
| Premier Cable P/N | PCM-SHM-0029 | |
| Savienotājs A | BNC sieviete | |
| Savienotājs B | SMA sieviete | |
| Montāžas veids | Paneļa stiprinājums / starpsienu stiprinājums | |
| Impedance | 50Ω | |
| Frekvenču diapazons | DC-6GHz | |
| VSWR | Mazāks vai vienāds ar 1,3 | |
| Cauruma izmērs |
12,8±0,03 mm
|
|
| Kontaktu pārklājums | Apzeltīts |
BNC uz SMA paneļa stiprinājuma adapteris salīdzinājumā ar standarta adapteri
| Salīdzinājums | BNC uz SMA paneļa stiprinājuma adapteris | Standarta adapteris |
| Montāža | Piestiprināts pie aprīkojuma paneļa | Parasti tiek pievienots tieši pie kabeļa vai aprīkojuma porta |
| Interfeiss | BNC sieviete SMA sieviete | Atšķiras atkarībā no modeļa |
| Mehāniskā stabilitāte | Labāk ilgtermiņa fiksētam savienojumam | Labāk īslaicīgai adaptācijai |
| Iekārtu integrācija | Ideāli piemērots korpusiem, instrumentiem un paneļiem | Ierobežota paneļa integrācija |
| Lietojumprogrammas | instrumenti, pārbaudes un sakaru iekārtas | Vispārējā interfeisa konvertēšana |
Kas ir BNC uz SMA paneļa stiprinājuma RF adapteris?
BNC uz SMA paneļa stiprinājuma RF adapteris ir pasīvs RF savienotājs, ko izmanto, lai pārveidotu BNC interfeisu par SMA interfeisu.
“Paneļa stiprinājums” vai “starpsiena” nozīmē, ka adapteri var nostiprināt caur iekārtu paneli, padarot to piemērotu instrumentu pārbaudes aprīkojumam un sakaru ierīcēm.
RF signāli pārvietojas pa centrālo vadītāju, savukārt ārējā metāla konstrukcija nodrošina ekranējumu un atgriešanās ceļu Tās dizains palīdz uzturēt 50 omu pretestību, samazinot atstarošanu un atbalstot stabilu signāla pārraidi GHz frekvencēs.
Darba princips
RF signāli nonāk caur BNC pusi un virzās uz SMA pusi caur iekšējo koaksiālo struktūru.
Centrālais vadītājs nes signālu, bet ārējais vadītājs nodrošina atgriešanās ceļu un ekranēšanu, palīdzot uzturēt aptuveni 50 omu pretestību.
Impedances izmaiņas var izraisīt signāla atstarošanu, tāpēc VSWR ir galvenais atbilstības parametrs. Ja VSWR ir mazāks vai vienāds ar 1,3 no līdzstrāvas līdz 6 GHz, šis adapteris palīdz samazināt atstarojumu un saglabāt signāla integritāti starp saderīgām 50 omu BNC un SMA ierīcēm.
Problēmas, ar kurām saskaras RF adapteri
Produkta pamatvērtība
PCM-SHM-0029
PCM{0}}SHM-0029 galvenās priekšrocības var apkopot šādi:
◆ Efektīva BNC konvertēšana uz SMA
Adapteris savieno BNC un SMA RF iekārtas, nepārveidojot esošās saskarnes. Tas ir piemērots testa instrumentu sakaru moduļiem un RF sistēmām, palīdzot atrisināt savienojuma prasības starp dažādām RF saskarnēm, vienlaikus uzlabojot iekārtu savietojamību un sistēmu integrācijas efektivitāti.
◆ Atbalsta līdzstrāvas līdz 6 GHz RF lietojumprogrammas
Līdzstrāvas līdz 6 GHz darbības frekvence aptver daudzas izplatītas RF testēšanas un sakaru lietojumprogrammas. Tā atbalsta saderīgu testa iekārtu bezvadu sakaru moduļus un RF sistēmas, nodrošinot stabilu un uzticamu interfeisa pārveidošanas risinājumu RF signālu savienojumiem.
◆ 50 omu pretestība un zema atstarošana
50 omu pretestības dizains un VSWR Mazāks vai vienāds ar 1,3 veiktspēju atbalsta saderīgas 50 omu RF iekārtas un koaksiālās sistēmas, kas palīdz samazināt pretestības pārtraukumus un signāla atstarojumus saskarnē, vienlaikus uzlabojot signāla konsekvenci RF pārbaudes un sakaru saitēs.
◆ Paneļa stiprinājums un kompakts dizains
Paneļa stiprinājuma konstrukcija droši nostiprina adapteri pie aprīkojuma korpusa, ļaujot panelim atbalstīt savienojuma spēkus un samazināt iekšējo saskarņu mehānisko slodzi. Tā aptuveni 31 mm kompaktais garums nodrošina arī integrāciju kosmosa-ierobežotā testa, sakaru un automatizācijas aprīkojumā.
Produktu displejs

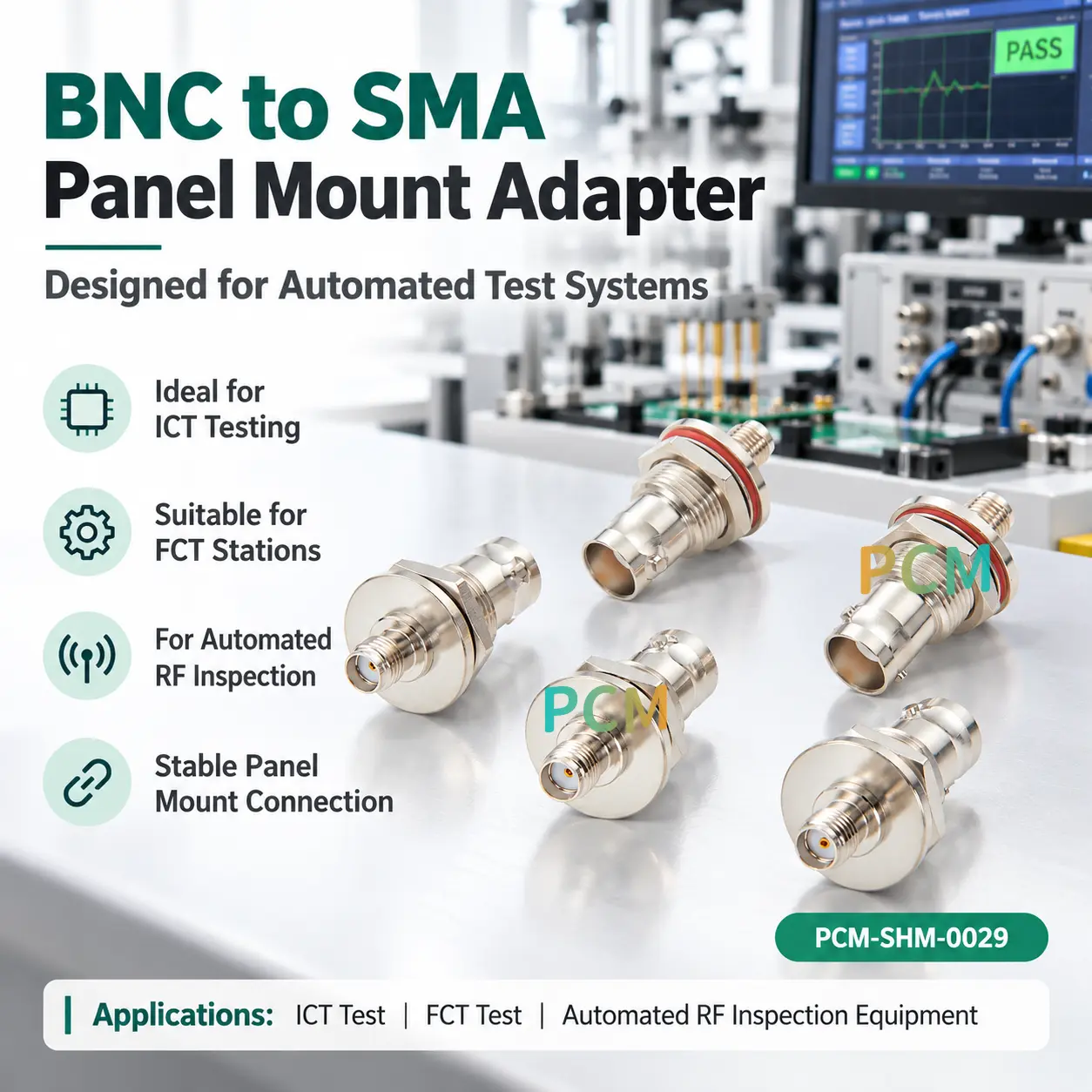

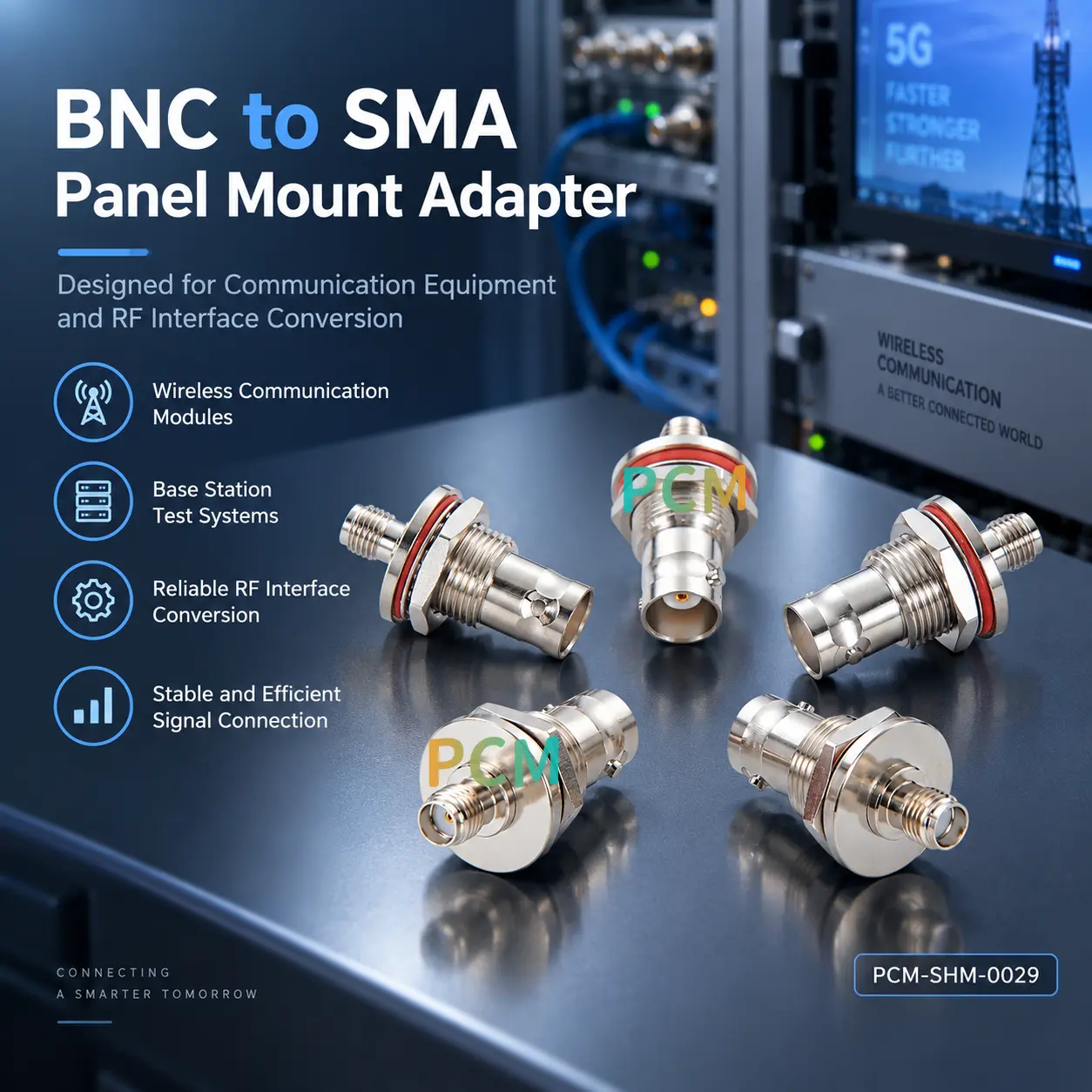

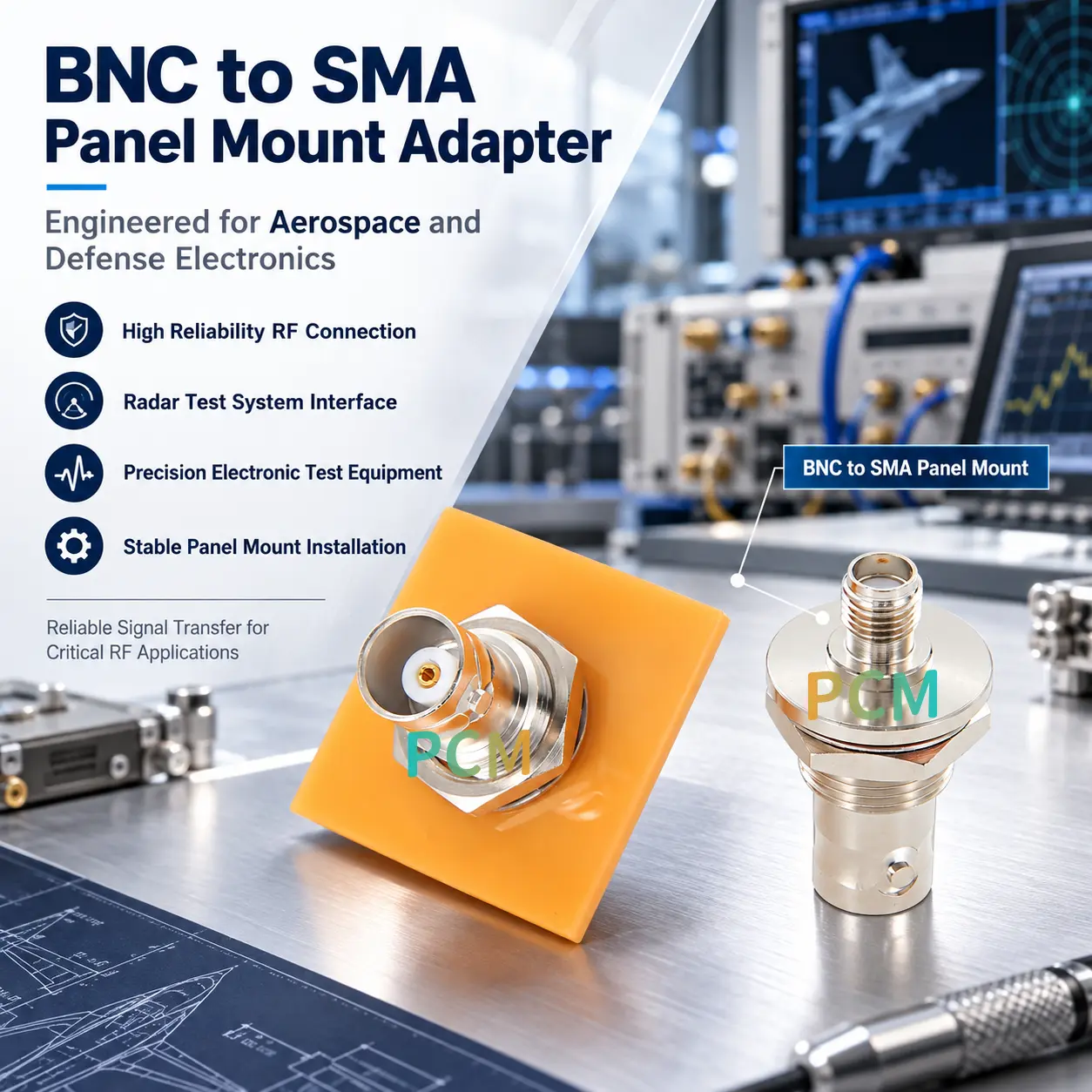

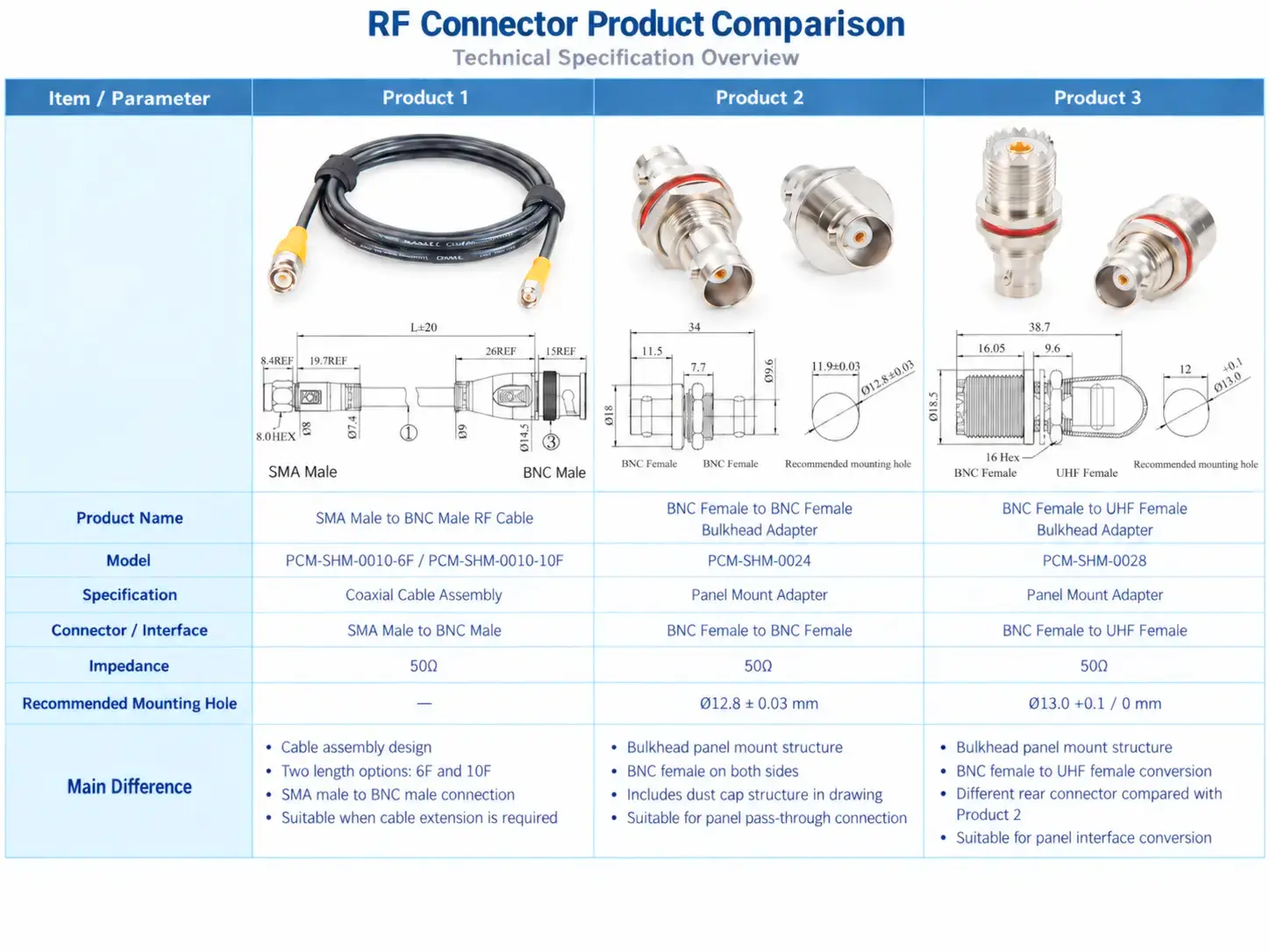

Līdzīgi produkti
Saderības paziņojums
Elektriskā un interfeisa saderība
- BNC konvertēšana uz SMA negarantē saderību ar katru ierīci Pirms iegādes apstipriniet 50 omu sistēmas pretestību BNC iekšpuses un SMA sieviešu saskarnes DC līdz 6 GHz frekvenču diapazonam VSWR ievietošanas zudums un citas RF prasības Sistēmām, kas izmanto 75 omu pretestību augstākas frekvences vai īpašas veiktspējas prasības, ir nepieciešams turpmāks saderības novērtējums.
Uzstādīšana un vides prasības
- Pirms uzstādīšanas pārbaudiet 12,8 ± 0,03 mm montāžas atveres diametra paneļa biezumu, stiprinājuma metodi, iekšējo atstarpi un savienotāja orientāciju. Neuzņemieties saderību ar nenoteiktu strāvas sprieguma temperatūru ūdensizturības vai aizsardzības prasībām. Aviācijas un kosmosa āra un augstas -uzticamības lietojumprogrammām ir nepieciešama arī materiālu mehāniskā kalpošanas laika pārbaude un attiecīgie sertifikāti.
Kā izvēlēties BNC uz SMA RF adapteri?
Apstipriniet savienotāja veida dzimumu un pretestību
Apstipriniet BNC un SMA savienotāju veidus, dzimumu un sistēmas pretestību Šis adapteris ir BNC ietvars un SMA ietvars ar 50 omu dizainu saderīgām 50 omu RF iekārtām un kabeļiem.
Pārbaudiet frekvenci un VSWR veiktspēju
Izvēlieties adapteri atbilstoši maksimālajai sistēmas frekvencei Šis modelis atbalsta DC līdz 6 GHz ar VSWR Mazāks vai vienāds ar 1,3 Precīzijas RF lietojumprogrammām arī jānovērtē savienojuma kopējā atstarošanas veiktspēja.
Pārbaudiet paneļa izmēru un instalācijas vietu
Apstipriniet 12,8 ± 0,03 mm montāžas atveres paneļa biezuma iekšējās atstarpes savienotāja orientāciju un instrumentu piekļuvi, lai nodrošinātu pareizu montāžu un savienojumu.
Novērtējiet lietojumprogrammas vidi un prasības
Augstai{0}}temperatūrai, vibrācijai, āra, lielas-jaudas vai citām īpašām vidēm pārbaudiet materiālu temperatūras diapazona mehāniskās ilgmūžības aizsardzības novērtējumu un atbilstošās testēšanas vai sertifikācijas prasības.
Pielāgošanas iespējas
↕ Savienotāju pielāgošana
BNC SMA un citu RF savienotāju veidu dzimumus un konfigurācijas var pielāgot dažādām aprīkojuma prasībām.
□ Montāžas pielāgošana
Starpsienas garuma vītnes struktūras stiprinājuma metodi un montāžas izmērus var pielāgot dažādiem paneļu dizainiem.
◉ RF veiktspējas pielāgošana
RF risinājumus var novērtēt atbilstoši darbības frekvences pretestībai un VSWR prasībām konkrētiem lietojumiem.
⚙ Materiāls un pārklājums
Korpusa kontaktu materiālus un apšuvumu var pielāgot vadītspējas izturībai pret koroziju un vides prasībām.
⌘ Izmēru pielāgošana
Produkta garuma montāžas pozīciju un savienotāja orientāciju var pielāgot atbilstoši aprīkojuma rasējumiem, lai atvieglotu integrāciju.
◇ OEM apjoma pakalpojumi
Parauga novērtēšanas OEM pielāgošana un apjoma iegāde tiek atbalstīta ar rasējumiem un specifikācijām, kas apstiprinātas pirms ražošanas.
Secinājums:
BNC uz SMA paneļa stiprinājuma RF adapteris ir svarīgs RF interfeisa pārveidošanas komponents Šis 50 omu adapteris atbalsta DC līdz 6 GHz ar VSWR, kas ir mazāks vai vienāds ar 1,3 un ir piemērots RF testēšanai, sakaru un automatizācijas iekārtām.
Izvēloties, jāņem vērā savienotāja dzimums, pretestība, frekvence, VSWR un montāžas izmēri. Savienotāja izmēru materiāls OEM pielāgošanas un apjoma iegādes pakalpojumi ir pieejami arī iekārtu ražotājiem un sistēmu integrācijas projektiem.
Produkta FAQ
Vai tas ir savietojams ar visām BNC ierīcēm?
Nē. Šis ir 50 omu adapteris Pirms lietošanas pārbaudiet pretestības savienotāja dzimumu un darbības frekvenci.
Kāda ir maksimālā frekvence?
Adapteris atbalsta līdzstrāvu līdz 6 GHz Visam RF ceļam arī jāatbilst vajadzīgajai frekvencei.
Ko nozīmē VSWR mazāks vai vienāds ar 1,3?
VSWR, kas mazāks par vai vienāds ar 1,3, norāda uz labu pretestības atbilstību noteiktos apstākļos, palīdzot samazināt signāla atstarojumu.
Ar kādiem savienotājiem tas sader?
BNC mātīte pārojas ar BNC tēviņu, savukārt SMA mātīte pārojas ar SMA tēviņu.
Kāds montāžas caurums ir nepieciešams?
Montāžas caurums ir 12,8±0,03 mm Jāpārbauda arī paneļa biezuma atstarpe un montāžas struktūra.
Vai ir pieejami pielāgoti un OEM pakalpojumi?
Ir pieejama savienotāju, izmēru un montāžas pielāgošana, kā arī pasūtījumu paraugi un OEM pakalpojumi.
