SMA ietvars uz TNC sievišķo paneļa stiprinājuma RF adapteris:
Funkcijas, lietojumprogrammas un atlases rokasgrāmata
Uzziniet, kā SMA sieviešu un TNC sieviešu paneļa stiprinājuma RF adapteris apvieno 50 omu pretestību, līdzstrāvas līdz 11 GHz veiktspēju un starpsienu montāžu bezvadu sakariem, antenai, GPS, satelīta, RF testēšanai un rūpnieciskām bezvadu sistēmām.
Ātra produkta ieviešana
| Produkta nosaukums | SMA uz TNC paneļa montāžas adapteris |
| Premier Cable P/N |
PCM-SHM-0041 |
| Savienotājs A | TNC sieviete |
| Savienotājs B |
|
| Struktūras veids | Starpsienu paneļa stiprinājums |
| Impedance | DC-11 GHz |

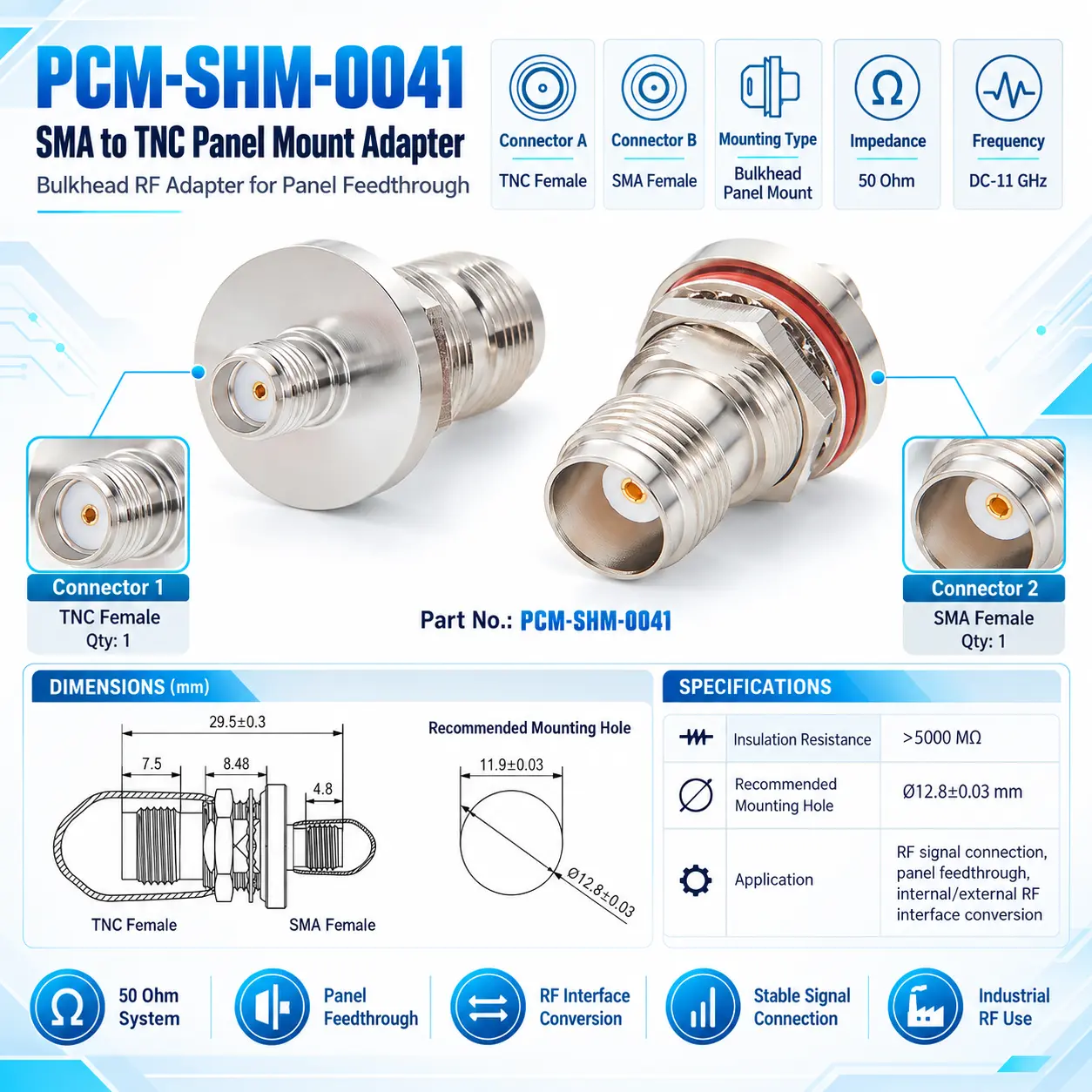

| Ieteicamais montāžas caurums | Ø12,8±0,03 mm |
| Pieteikums | RF signāla savienojums, paneļa caurlaide un interfeisa pārveidošana |
PCM-SHM-0041VS standarta SMA uz TNC tiešais{0}}adapteris
| Salīdzinājuma vienums | PCM-SHM-0041 | Standarta SMA uz TNC iekšējais adapteris |
| SMA konvertēšana uz TNC | Jā | Jā |
| Fiksēta paneļa uzstādīšana | Piemērots | Nav paredzēts |
| Piekļuve ārējam interfeisam | Vairāk piemērots | Ierobežots |
| Uzstādīšanas stabilitāte | Augsts ar pareizu montāžu | Atkarīgs no savienojuma |
| Samazināta iekšējā savienotāja pārošanās
|
Jā | Nav īpaša dizaina |
Kas ir SMA uz TNC paneļa stiprinājuma RF adapteris?
SMA uz TNC paneļa stiprinājuma RF adapteris ir pasīvs50 omu koaksiālais adapterisizstrādāts, lai nodrošinātu uzticamu RF signāla pārveidi starp SMA un TNC saskarnēm, vienlaikus atbalstot paneļa vai korpusa instalēšanu.
PCM-SHM-0041 var attēlot kā:
SMA interfeiss → SMA beigas → 50 omu koaksiālās pārraides ceļš → TNC paneļa stiprinājuma gals → ārējā RF ierīce / antena.
Tās galvenā funkcija ir:
Lai pārveidotu iekšējo SMA RF interfeisu par fiksētu ārējo TNC interfeisu, vienlaikus saglabājot 50 omu koaksiālo pārraides ceļu. Starpsienu montāžas struktūra arī uzlabo saskarnes stabilitāti un aprīkojuma integrāciju.
Produkta struktūra un darbības princips
SMA uz TNC paneļa stiprinājuma RF adapteris sastāv no TNC iekšējā savienotāja, SMA iekšējā savienotāja, iekšējās koaksiālās struktūras un starpsienu montāžas daļas.
Abos galos tiek izmantots vītņots savienojums 50 omu RF sistēmām. Centrālais vadītājs, dielektriskais un ārējais vadītājs veido nepārtrauktu koaksiālo ceļu, lai palīdzētu samazināt RF atstarošanu un zudumus.
Adapteris iziet cauri Ø12,8 ±0,03 mm paneļa izgriezumam un ir nostiprināts ar uzgriezni. RF signāli virzās no SMA puses uz TNC pusi, savukārt ārējais vadītājs nodrošina atgriešanās un ekranēšanas ceļus.
Bieži uzdotie jautājumi par SMA konvertēšanu uz TNC
Produkta pamatvērtība
PCM-SHM-0041
PCM{0}}SHM-0041 galvenās priekšrocības var apkopot šādi:
◆ Efektīva saskarnes pārveidošana
Adapteris integrē SMA sieviešu un TNC sieviešu saskarnes vienā komponentā, samazinot daudzpakāpju pārveidošanas sarežģītību. Tā 50 omu koaksiālā konstrukcija atbalsta saderīgas komunikācijas, antenas un pārbaudes sistēmas, vienlaikus palīdzot saglabāt pretestības nepārtrauktību.
◆ Platjoslas RF pārraide
Ar darbības diapazonu no līdzstrāvas līdz 11 GHz adapteris atbalsta plašu RF lietojumu klāstu no zemām frekvencēm līdz mikroviļņu joslām. Sistēmas faktiskā veiktspēja joprojām ir jāpārbauda, izmantojot pievienotos kabeļus, savienotājus un aprīkojumu.

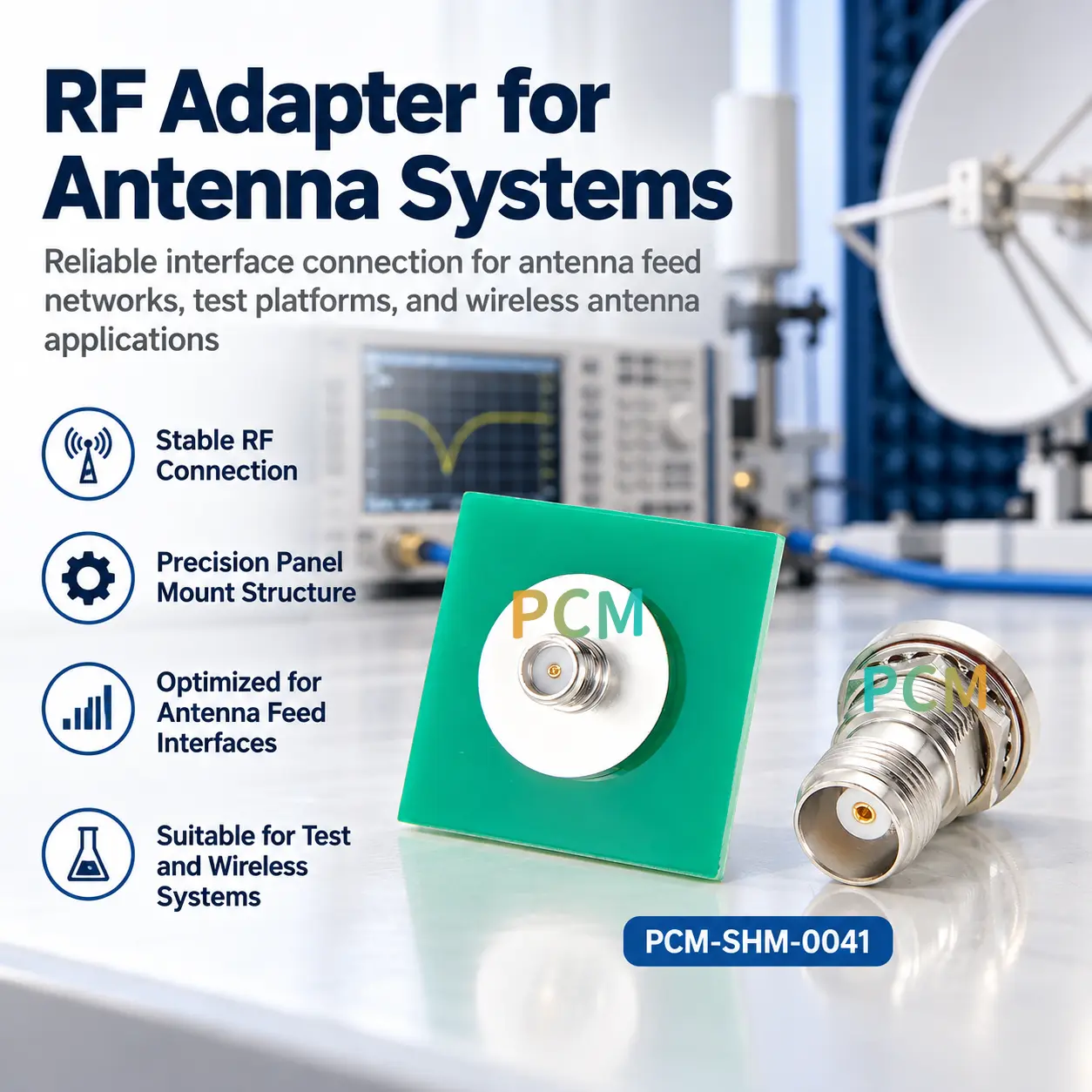

◆ Stabila paneļa uzstādīšana
Starpsienu struktūra ļauj droši uzstādīt adapteri uz aprīkojuma paneļa vai korpusa. Tas palīdz samazināt iekšējo RF komponentu mehānisko spriegumu, vienlaikus atbalstot tīrāku interfeisa pārvaldību, apkopi un moduļu aprīkojuma dizainu.
◆ Kompakts, uzticams dizains
Ar kopējo aksiālo garumu aptuveni 29,5 mm adapteris apvieno interfeisa pārveidošanu un paneļa montāžu kompaktā formā. Izolācijas pretestība virs 5000 MΩ palīdz uzturēt elektrisko izolāciju starp centrālo un ārējo vadītāju.

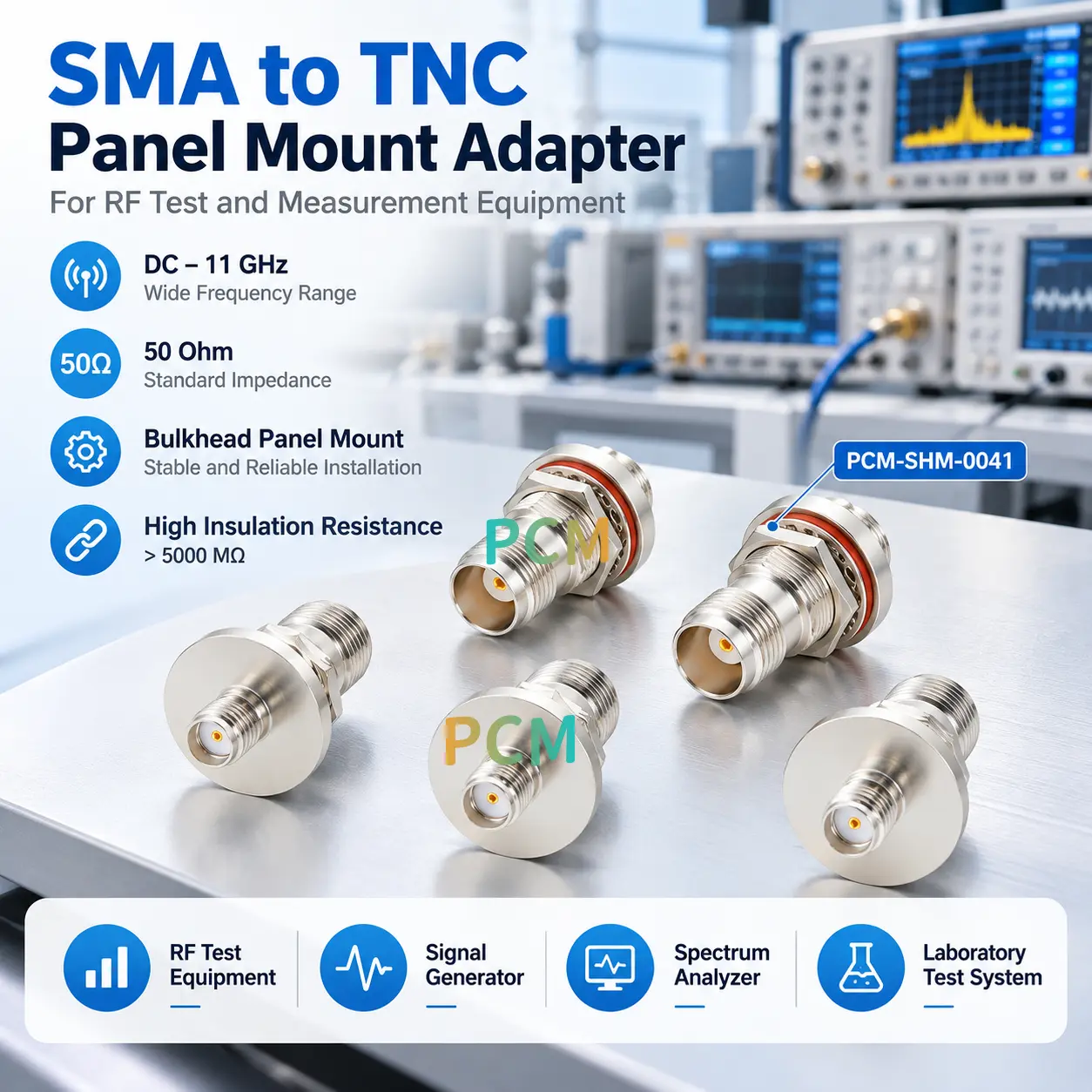

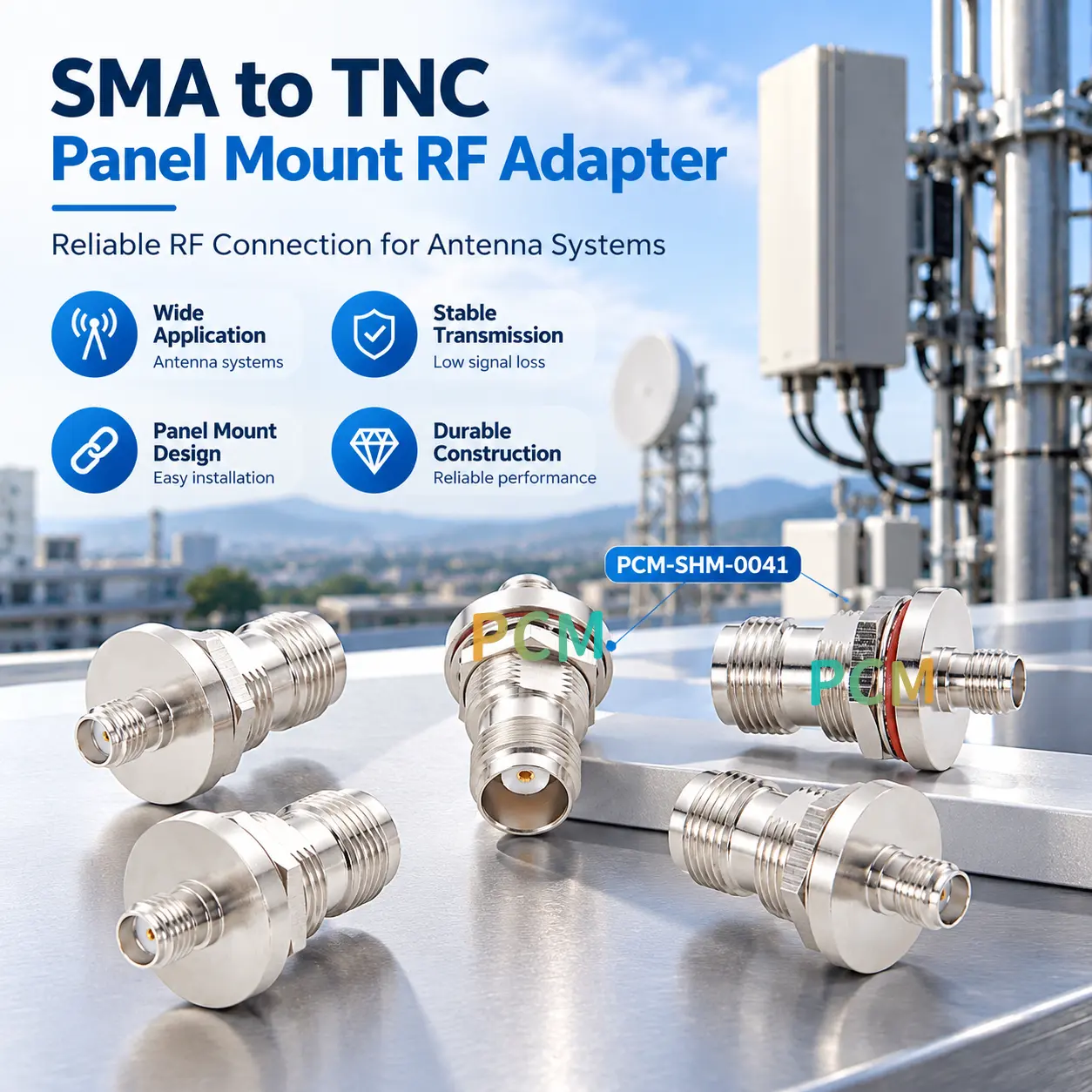

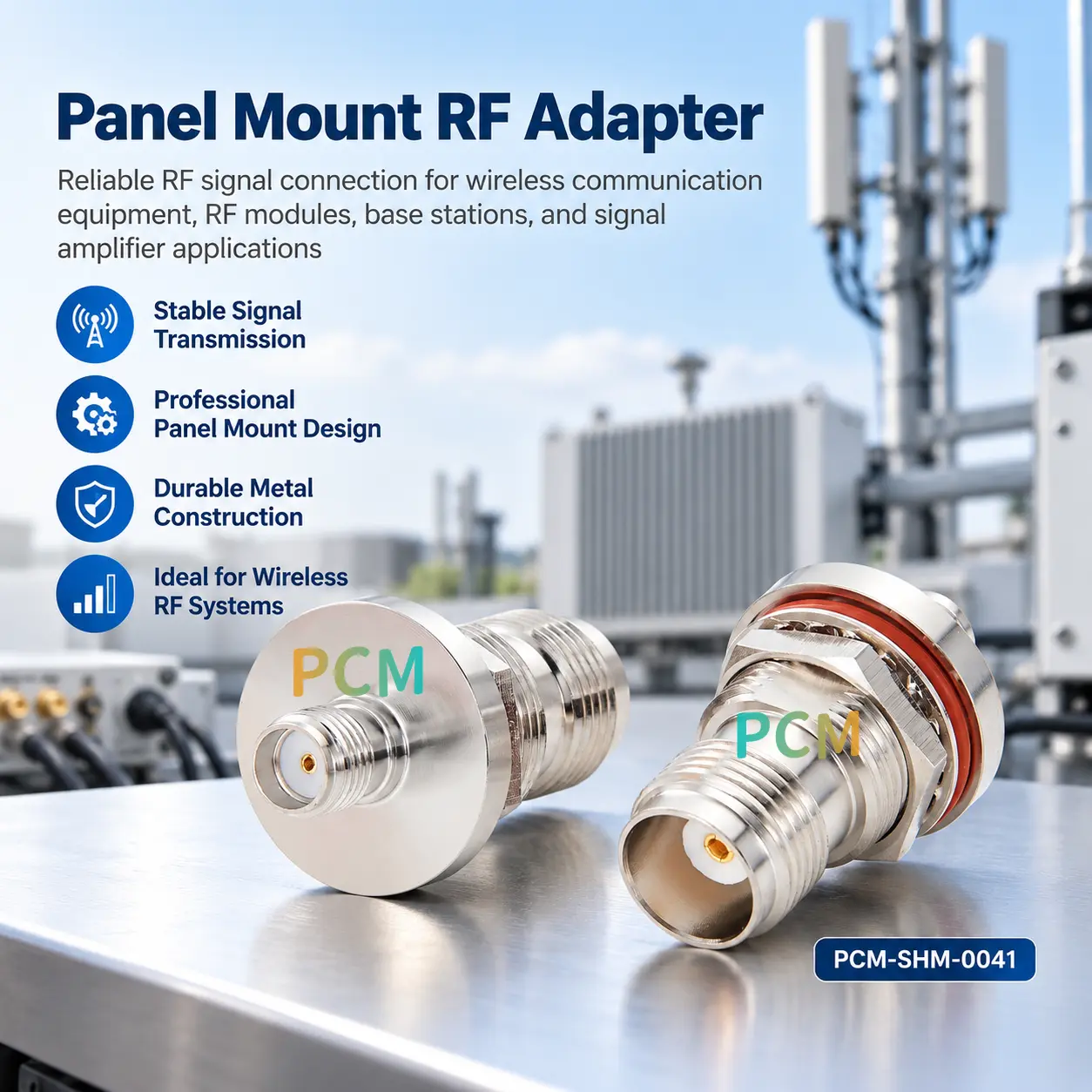

Produktu displejs
Līdzīgi produkti
Saderības paziņojums
Interfeisa frekvences un pretestības saderība
- Pirms iegādes pārbaudiet savienotāja dzimumu, sistēmas pretestību un darbības frekvenci. Šis adapteris izmanto SMA sieviešu un TNC sieviešu saskarnes un ir paredzēts 50 omu RF sistēmām. Lai gan tas ir novērtēts no līdzstrāvas līdz 11 GHz, faktiskā RF veiktspēja ir atkarīga arī no kabeļiem, aprīkojuma portiem un citiem savienotājiem signāla ceļā.
Instalācijas veiktspējas vides pārbaude
- Pirms uzstādīšanas pārbaudiet Ø12,8 ±0,03 mm paneļa izgriezumu, paneļa biezumu, montāžas attālumu un piekļuvi instrumentam. Ja lietojumam ir nepieciešams īpašs VSWR, ievietošanas zudums, atgriešanās zudums, temperatūra, hidroizolācija, vibrācijas izturība, materiāli vai pārklājums, apstipriniet attiecīgās specifikācijas un testa datus ar ražotāju.
Kā izvēlēties SMA uz TNC paneļa montāžas adapteri?
Apstipriniet saskarni un pretestību
Vispirms apstipriniet savienotāja veidu, dzimumu un pretestību. Šis adapteris izmanto SMA sievišķo un TNC sievišķo saskarni un ir paredzēts saderīgām 50 omu RF sistēmām.
Pārbaudiet frekvenci un RF veiktspēju
Izvēlieties adapteri atbilstoši nepieciešamajai darbības frekvencei. Tas atbalsta līdzstrāvu līdz 11 GHz, savukārt kabeļiem, portiem un citiem savienotājiem arī jāatbilst mērķa frekvencei.
Apstipriniet montāžas izmērus
Ieteicamais paneļa izgriezums ir Ø12,8 ±0,03 mm. Pārbaudiet arī paneļa biezumu, iekšējo atstarpi, savienotāja vietu, montāžas uzgriežņa pozīciju un piekļuvi instrumentam.
Apstipriniet veiktspēju un vidi
Precīzās RF vai īpašās vidēs pārbaudiet VSWR, ievietošanas zudumu, jaudas apstrādi, materiālus, pārklājumu, aizsardzības pakāpi, temperatūras un vibrācijas prasības.
Pielāgošanas iespējas
↕ Savienotāju kombinācijas opcijas
Dažādas SMA, TNC un citu RF savienotāju vīriešu un sieviešu kombinācijas var pielāgot, lai tās atbilstu konkrētām aprīkojuma saskarnēm.
□ Paneļa stiprinājuma dizains
Starpsienas vītnes garumu, uzgriežņu struktūru un montāžas metodi var pielāgot, lai labāk atbilstu aprīkojuma paneļu dizainam.
◉ Mehānisko izmēru opcijas
Galvenos mehāniskos izmērus var novērtēt un pielāgot saskaņā ar rasējumiem, paneļu izgriezumiem un pieejamo uzstādīšanas vietu.
⚙ Materiālu pārklājuma iespējas
Savienotāju materiālus, virsmas apstrādi un pārklājuma iespējas var novērtēt atbilstoši vides un elektriskajām prasībām.
⌘ RF veiktspējas mērķi
Darbības frekvenci, VSWR, ievietošanas zudumu un citus RF mērķus var novērtēt ar atbilstošām testa prasībām.
◇ OEM ražošanas atbalsts
OEM pielāgošana un apjoma ražošana ir pieejama ar marķēšanu, iepakošanu, zīmēšanas kontroli un partijas konsekvences atbalstu.
Secinājums:
PCM-SHM-0041 ir SMA mātītes uz TNC sievišķās paneļa stiprinājuma RF adapteris, kas integrē interfeisa pārveidi, 50 omu signāla pārraidi un starpsienu montāžu. Tā atbalsta līdzstrāvu līdz 11 GHz, izolācijas pretestību virs 5000 MΩ un ieteicamo Ø12,8 ±0,03 mm paneļa izgriezumu.
Tas ir piemērots saziņai, antenai, GPS, RF testēšanai un rūpnieciskām bezvadu iekārtām. Pirms izvēles ir jāpārbauda savienotāja dzimums, pretestība, frekvence un montāžas izmēri, un ir pieejama OEM pielāgošana un apjoma ražošana.
Produkta FAQ
Vai tas ir savietojams ar visām SMA un TNC ierīcēm?
Ne vienmēr. Pirms lietošanas pārbaudiet savienotāja dzimumu, 50 omu pretestību, frekvenču diapazonu un montāžas apstākļus.
Kas ir pretestība un frekvence?
Adapteris ir paredzēts 50 omu sistēmām un darbojas no līdzstrāvas līdz 11 GHz. Visam RF ceļam arī jāatbalsta nepieciešamā frekvence.
Kādi montāžas izmēri ir jāpārbauda?
Ieteicamais izgriezums ir Ø12,8 ±0,03 mm. Pārbaudiet arī paneļa biezumu, uzgriežņa stāvokli, iekšējo atstarpi un piekļuvi instrumentam.
Kas jāpārbauda augstfrekvences lietošanai?
Augstas frekvences lietošanai pārbaudiet VSWR, ievietošanas zudumu, atgriešanās zudumu un pretestības nepārtrauktību visā RF sistēmā.
Vai interfeisu un struktūru var pielāgot?
Pielāgošanai var novērtēt savienotāju kombinācijas, starpsienu struktūru, izmērus, materiālus, pārklājumu un RF veiktspēju.
Vai tas var aizstāt SMA uz TNC kabeli?
Ne vienmēr. Paneļu adapteri ir piemēroti fiksētām caurlaidēm, savukārt RF kabeļu komplekti ir labāki elastīgai maršrutēšanai un garākiem savienojuma attālumiem.
