Right{0}}Angle HSD 4+2 Pin Z Code Automotive pagarinātājs: funkcijas, lietojumprogrammas un atlases rokasgrāmata
PCM-ZC-0153 ir HSD 4+2 Pin Z Code pagarinātājs, kas paredzēts automobiļu ātrgaitas{13}}elektroniskām sistēmām. P1 izmanto taisno ligzdu, kas ir saderīga ar Rosenberger 99K11D-1D5A5-Z, savukārt P2 izmanto 90 grādu taisnleņķa{26}}ligzdu, kas ir saderīga ar 99K20K-1D5A5-Z. Tā četras ātrgaitas signāla tapas un divas papildu ķēdes tapas apvieno ātrgaitas datu un papildu shēmas vienā saskarnē. Tam ir Dacar 535, 100 Ω nominālā pretestība un 22 AWG papildu vītā pāra vadi, un tas atbalsta DC–2 GHz un -40 grādi līdz +105 grādu darbību ADAS kamerām, digitālajām kabīnēm, automobiļu displejiem, informācijas un izklaides un sakaru vārtejām.
Kas attiecas uz šo rakstu?
Automobiļu elektroniskās sistēmas strauji attīstās pret augstas{0}}izšķirtspējas kamerām, vairākiem displejiem, ADAS, viedajām kabīnēm, centrālo skaitļošanu un domēna{1}}kontrolleru arhitektūrām. Ātrdarbīgu-datu saskarņu skaits palielinās, savukārt pieejamā instalācijas vieta ap ECU, kameru moduļiem, displeja moduļiem un vārtejām kļūst arvien ierobežotāka.
Lai gan parastie taisnie ātrgaitas{0}}savienotāji piedāvā vienkāršu struktūru, parasti tiem pēc uzstādīšanas ir nepieciešams papildu taisnas-līnijas attālums un izliekuma vieta aiz kabeļa izejas. Ja aprīkojums atrodas tuvu transportlīdzekļa virsbūves konstrukcijai, PCB korpusam vai citam elektroniskajam modulim, pārmērīgs kabeļa izliekuma rādiuss var sarežģīt maršrutēšanu un var radīt nepārtrauktu mehānisku spriegumu savienotāja aizmugurē.
PCM-ZC-0153 ir HSD 4+2 Pin Z Code automobiļu ātrgaitas pagarinātājs-, kas īpaši izstrādāts šai ātrgaitas datu un kompaktas uzstādīšanas prasību kombinācijai.
Ātra produkta ieviešana
PCM-ZC-0153 izmanto HSD 4+2 Pin Z Code konfigurāciju ar vienu taisnu savienotāju un vienu 90 grādu taisnleņķa savienotāju.
HSD+2 interfeiss sastāv no četrām-ātruma signāla tapām un divām papildu papildu/barošanas tapām, kas ļauj vienā savienotāju sistēmā apvienot ātrgaitas-datu savienojumu un papildu barošanas vai vadības ķēdes.
| Produkta nosaukums | HSD 4+2 piespraust Z-koda taisni-līdz-labajam-leņķa pagarinājuma kabelim |
| Premier Cable P/N | PCM-ZC-0153 |
| Savienotāja kods | Z kods |
| Standarta līnijas garums | 1000 + 20 mm |
| Iepakojuma tinumu izmēri | 120 + 20 mm |
| Savienotājs 1 | HSD 4+2 Pin Jack Z kods; saderīgs ar Rosenberger 99K11D-1D5A5-Z |
| 2. savienotājs | HSD 4+2 Pin R/A Jack Z kods; saderīgs ar Rosenberger 99K20K-1D5A5-Z |
| Vienums | Taisni-uz-taisni | Taisns-uz-labais-leņķis |
| Datu saskarne | HSD 4+2 | HSD 4+2 |
| Aizmugurējais klīrenss | Nepieciešams vairāk | Samazināts par P2 |
| Kabeļa izeja | Aksiāls | Aksiālais + 90 grāds |
| Vide | Atvērta uzstādīšanas vieta | Kompakti moduļi |
| Galvenā priekšrocība | Vienkārša maršrutēšana | Optimizēta maršrutēšana |
| Atlases fokuss | P/N, Kodēšana, Pinout | P/N, kodēšana, kontaktdakša + kabeļa izeja |
Kas ir HSD 4+2 PIN Z koda ātrdarbīga{1}}pieslēguma sistēma?
HSD apzīmē ātrgaitas{0}}datus un attiecas uz ātrdarbīgu-diferenciālo starpsavienojumu sistēmu, ko izmanto automobiļu elektronikā.
Standarta HSD pamatīpašības ietver 100Ω pretestības kontroli, ekranējumu, mehānisko kodēšanu, bloķēšanas mehānismus un kompaktu savienojumu arhitektūru, kas piemērota automobiļu videi.
HSD+2 pievieno divus palīgkontaktus HSD ātrgaitas signāla{1}}arhitektūrai, ļaujot vienam un tam pašam savienotājam pārnēsāt gan ātrdarbīgu-datu savienojumu, gan papildu barošanas vai palīgķēdes.
PCM{0}}ZC-0153 izmantotie savienotāji pieder šai HSD+2 sistēmai.
Šajā konfigurācijā:
4 Spraudīteapzīmē četrus signāla kontaktus, kas tiek izmantoti ātrgaitas{0}}datu sadaļai;
+2 Piespraustapzīmē divus papildu barošanas/palīgkontaktus.
Tāpēc precīzāka "4+2 Pin" interpretācija ir:
četras ātrgaitas{0}}signāla tapas un divas papildu tapas.
Tas neatspoguļo sešus ātrdarbīgus{0}}datu kanālus, kā arī neatspoguļo četrus neatkarīgus diferencētus datu kanālus.
Ātrgaitas{0}}signāla sekcijā parasti tiek izmantota pretestības-vadāma diferenciāļa struktūra, savukārt abiem papildu kontaktiem var būt strāvas, zemējuma vai citas palīgfunkcijas atbilstoši sistēmas definīcijai.
Šīs arhitektūras galvenā vērtība ir tā, ka tā var samazināt vajadzību pēc atsevišķiem barošanas vai vadības savienotājiem papildus ātrdarbīgai{0}}datu saskarnei, palielinot savienojumu integrāciju automobiļu elektroniskajās sistēmās.
Sāpju punkti
Kāda ir atšķirība starp taisno un 90 grādu taisnā{1}}leņķa HSD?
Galvenā atšķirība starp taisniem un 90 grādu taisnleņķa HSD savienotājiem ir kabeļa-izejas virziens un uzstādīšanas attālums, nevis signāla funkcija. Taisns HSD savienotājs vada kabeli pa savienotāja asi un ir piemērots, ja ir pieejams pietiekams attālums aizmugurē.
Taisnleņķa -HSD savienotājs novirza kabeli par aptuveni 90 grādiem saskarnes tuvumā, samazinot instalācijas dziļumu un novēršot pārāk stingru izliekuma rādiusu.
PCM-ZC-0153 izmanto taisna-uz-labā-leņķa konfigurāciju, apvienojot parasto maršrutēšanu vienā galā ar vietas-optimizētu kabeļa izeju otrā galā kompaktiem ECU, kamerām, displeja moduļiem un citam automobiļu aprīkojumam, kurā ir ierobežota vieta.
Why Vai ir nepieciešama 4+2 pin arhitektūra?
TradicionāliHSD savienotāji galvenokārt pārnēsā ātrgaitas{0}}diferenciālos datus, savukārt kamerām, displejiem, sensoriem un citiem elektroniskiem moduļiem var būt nepieciešamas arī strāvas, zemējuma, modināšanas- vai vadības ķēdes.
4+2 Pin arhitektūra apvieno četrus ātrdarbīgus{1}}signāla kontaktus un divus papildu kontaktus vienā savienotāju sistēmā. Tas samazina nepieciešamību pēc atsevišķa strāvas savienotāja, ietaupa PCB un instalācijas vietu, samazina kabeļu{3}}montāžas daudzumu un vienkāršo montāžas darbības.
Integrētais dizains ir īpaši vērtīgs{0}}kameru moduļiem ar ierobežotu vietu, displeja moduļiem, telemātikas vienībām un citai automobiļu elektronikai. Katram lietojumam ir jāpārbauda precīza papildu kontaktu funkcija, spriegums un strāvas vērtība.

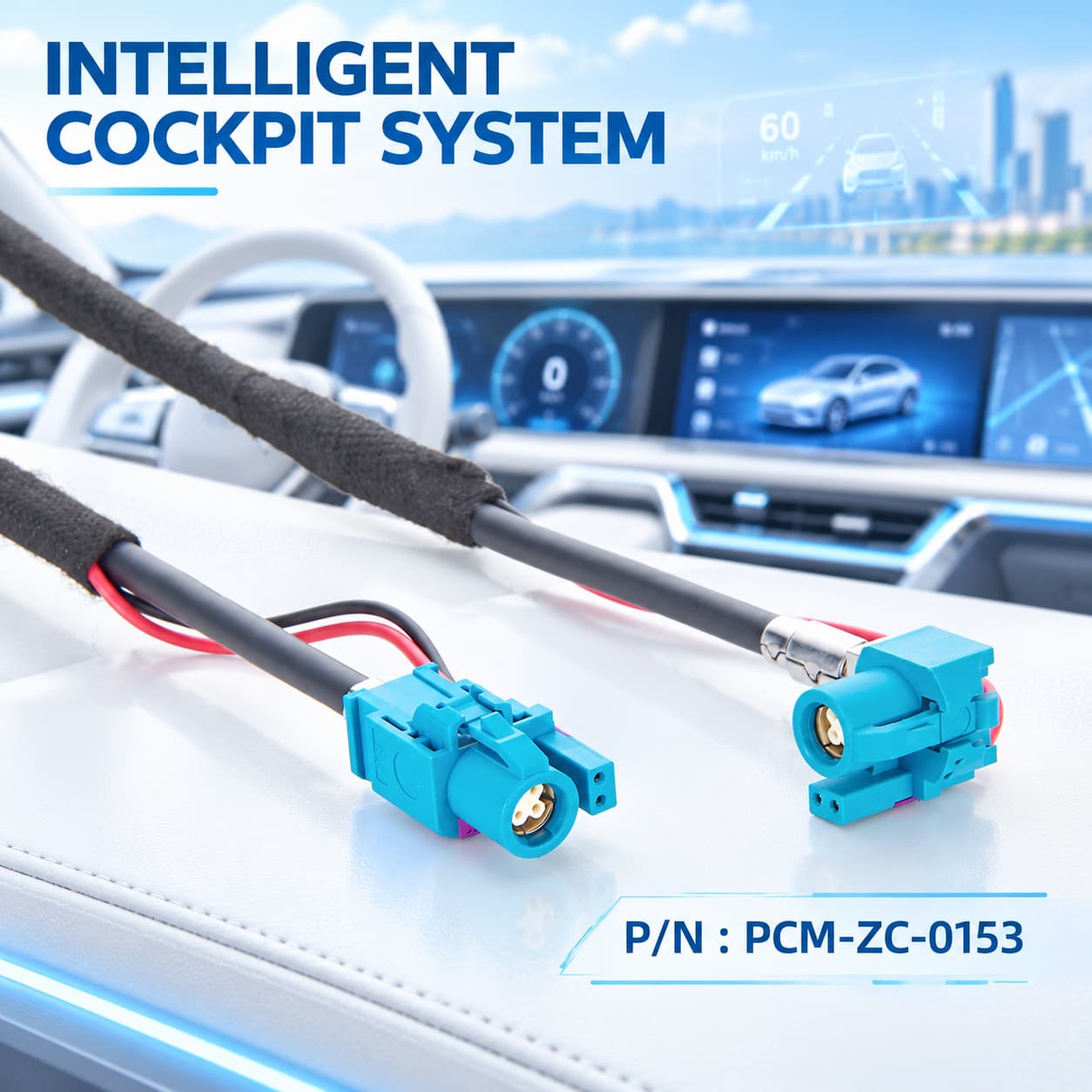

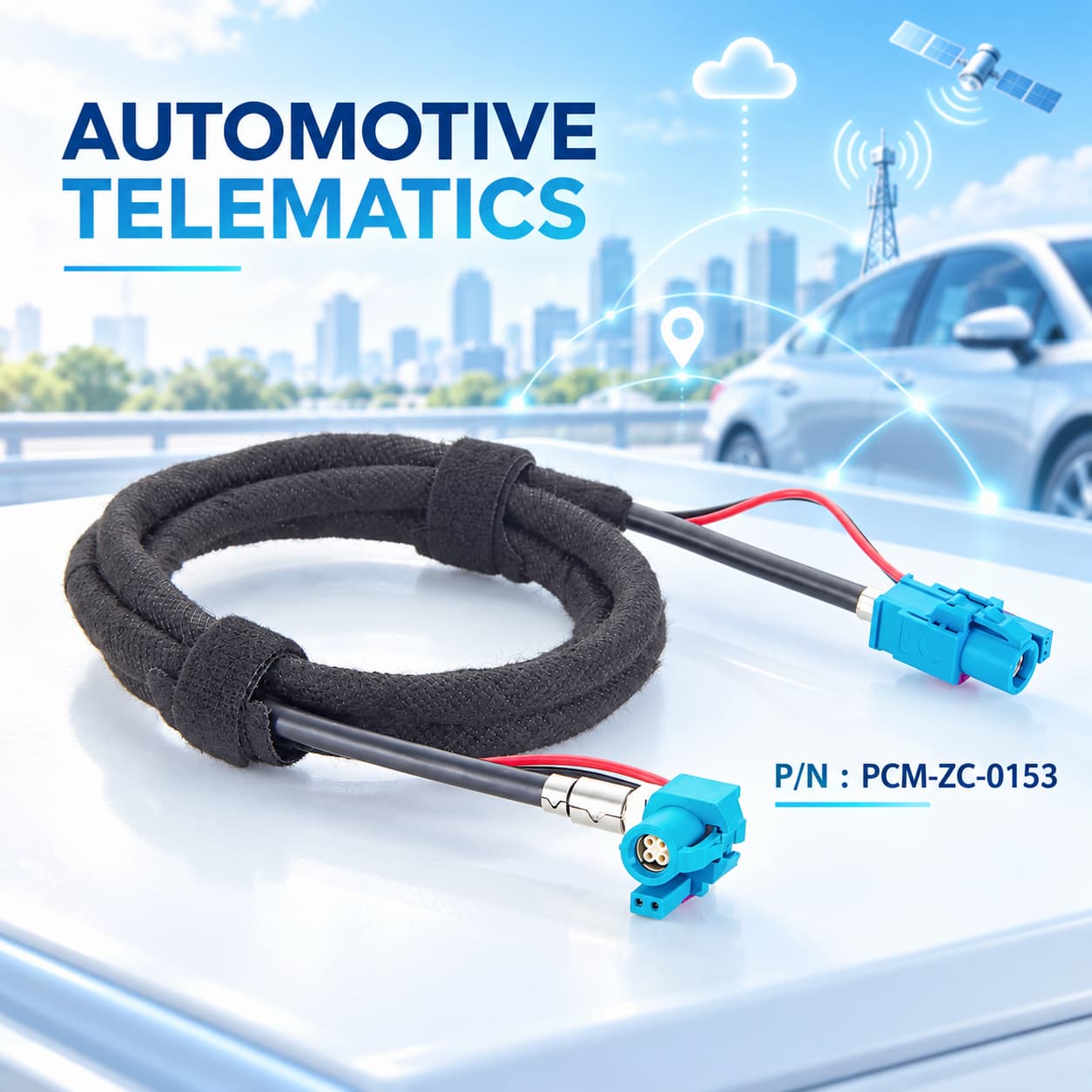

Produktu displejs

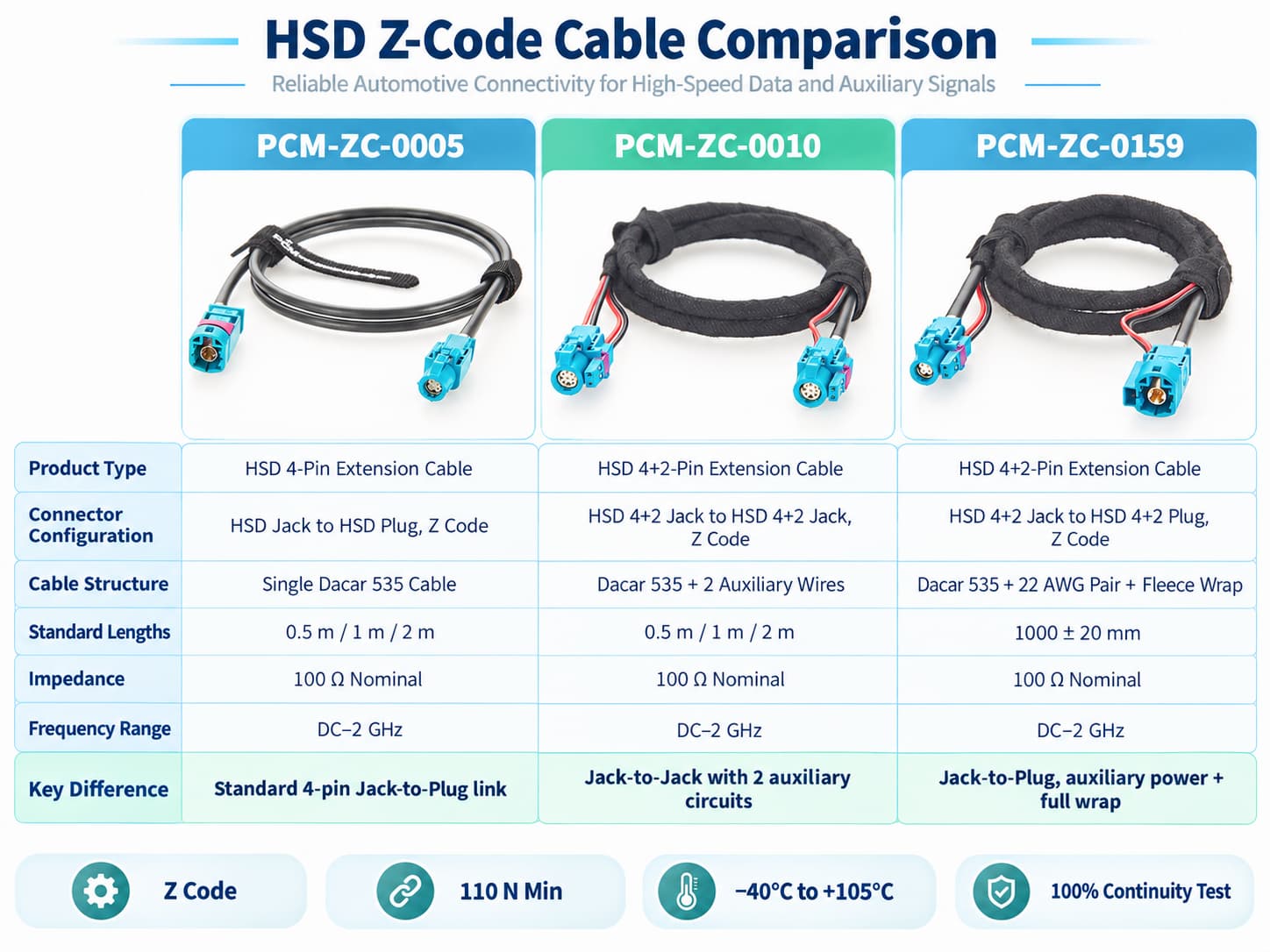

Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-ZC-0153 izmanto HSD+2 Z koda saskarnes, kas paredzētas saderībai ar Rosenberger 99K11D-1D5A5-Z un 99K20K-1D5A5-Z. Tomēr savienotāji, kas aprakstīti kā HSD 4+2 Pin, ne vienmēr ir savstarpēji aizvietojami.
Lai veiktu atlasi, ir jāpārbauda visa savienotāja P/N, dzimums, kodējums, atslēga, savienotāja orientācija, kabeļa -izejas virziens, ātrgaitas-pievads un divu papildu tapu elektriskā definīcija. Šīs palīgķēdes var nodrošināt barošanu, zemējumu, modināšanu, kontroli vai citas funkcijas.
Pirms lielapjoma ražošanas ir jāiesniedz ierīces -sānu savienotāju rasējumi, kontaktdakšas un savienojuma-saskarnes informācija, lai pārbaudītu mehānisko un elektrisko saderību.
Tehniskās saderības paziņojums
Ātrgaitas{0}}kabeļa saderība ir jāapstiprina mehāniskā, elektriskā un sistēmas līmenī. Verifikācijai jāattiecas uz dzimumu, kodēšanu, atslēgu ievadīšanu, bloķēšanu, kontaktdakšu, 100 Ω diferenciālo pretestību, papildu -kontaktu definīcijām, ekranēšanu, zemējumu, PHY, SerDes, protokolu, datu pārraides ātrumu, kabeļa garumu, ievietošanas zudumu, atgriešanas zudumu un pilnu saites budžetu.
PCM-ZC-0153 ir pasīvs kabeļa komplekts, kas nodrošina fiziskus ceļus diferenciālajiem signāliem un palīgķēdēm. Tas neveic protokolu pārveidošanu, SerDes pārveidošanu, pārveidošanu vai signālu apstrādi. Tāpēc veiksmīga mehāniskā pārošanās neapstiprina atbilstošu elektrisko definīciju vai protokolu saderību. Pilnīgajai saitei ir jābūt pārbaudītai saskaņā ar sākotnējā aprīkojuma prasībām.
Produktu salīdzinājums un kā izvēlēties pareizo kabeli?
Pārbaudiet pilnīgu P/N, dzimuma un Z kodēšanu
Pirmais solis ir nevis vienkārši noteikt, vai interfeiss ir HSD, bet arī pārbaudīt visu savienotāju P/N.
PCM-ZC-0153 izmanto saskarnes, kas atbilst 99K11D-1D5A5-Z un 99K20K-1D5A5-Z konfigurācijām. Tāpēc aprīkojuma puses interfeisam ir pareizi jāsakrīt ar domkrata struktūru, savukārt Z kodēšanai un mehāniskajai atslēgai ir arī pilnībā jāsakrīt.
Izvēle nekad nedrīkst būt balstīta tikai uz ūdens{0}}zilu korpusu vai līdzīgu ārējo izskatu.
Pārbaudiet četras signāla tapas un divas papildu tapas
4+2 Pin arhitektūra ietver gan ātrgaitas-signāla sekciju, gan papildu ķēdes sekciju, un katra no tām ir jāverificē atsevišķi.
Ātrgaitas-sadaļai ir nepieciešams apstiprinājums par kontaktligzdu un faktisko sakaru arhitektūru, ko izmanto aprīkojums.
Papildu sadaļai ir jāpārbauda jaudas, zemējuma vai vadības definīcijas, kā arī atļautais spriegums un strāva.
Pat ja divi savienotāji ir mehāniski identiski, tie nav tieši savstarpēji aizvietojami, ja atšķiras papildu-kontaktu polaritāte, funkcija vai ātrgaitas{1}}kontaktu piešķīrums.
Atlasiet taisni vai pa labi{0}}leņķi atbilstoši uzstādīšanas vietai
Ja aiz saskarnes ir pieejams pietiekams attālums, taisna konfigurācija parasti nodrošina visvienkāršāko maršrutēšanas ceļu.
Kad aprīkojums ir novietots tuvu transportlīdzekļa virsbūvei, korpusam, PCB vai citam modulim, ir jānovērtē 90 grādu taisnleņķa konfigurācija, lai noteiktu, vai tā var samazināt uzstādīšanas dziļumu un novērst pārmērīgu kabeļa saliekšanos.
Ir jāapstiprina arī vajadzīgā kabeļa -izejas orientācija 90 grādu leņķī, piemēram, kabelis uz leju, kabelis pa kreisi, kabelis pa labi vai citā virzienā. Ja norādāt tikai “taisnā leņķa”, nedefinējot faktisko izejas virzienu, var tikt iegūta nepareiza konfigurācija.
Izvēlieties kabeli atbilstoši protokolam, garumam un savienojuma budžetam
Standarta PCM{0}}ZC-0153 garums ir 1 m. Var novērtēt pielāgotus 2 m, 3 m, 5 m vai citus garumus, taču ātrgaitas savienojumu nevajadzētu vienkārši pagarināt atbilstoši mehāniskajam attālumam.
Palielinoties kabeļa garumam, ir atkārtoti{0}}jānovērtē ievietošanas zudums, atgriešanās zudums, signāla integritāte, EMC un viss saites budžets.
Jo īpaši GMSL, FPD{0}}Link, LVDS vai citām ātrdarbīgām SerDes sistēmām galīgais pieļaujamais garums ir jāapstiprina saskaņā ar mikroshēmu{2}}pārdevēja vai OEM saites prasībām.
Pielāgošanas iespējas
↕ Pielāgots IX savienotājs
IX savienotāju modeļus, kodējumus, dzimumus un beigu struktūras var pielāgot atbilstoši mērķa aprīkojumam.
□ Pielāgots RJ45 paneļa interfeiss
RJ45 sieviešu saskarnes var pielāgot pēc kategorijas, ekranēšanas, orientācijas un paneļa{1}}montāžas dizaina.
◉ Pielāgota piespraudes kartēšana
Pielāgotu IX-uz-RJ45 tapu kartēšanu un diferenciālo-pāru maršrutēšanu var izstrādāt no klientu rasējumiem.
⚙ Pielāgots CAT6A kabelis
Kabeļa mērītāju, diametru, ekranējumu, apvalka materiālu un krāsu var pielāgot.
⌘ Pielāgots kabeļa garums
Pielāgotus kabeļu garumus var izgatavot atbilstoši iekšējā aprīkojuma izkārtojumam.
◇ Pielāgots ekranējums
Foliju, drenāžas{0}}vadu, pinumu un savienotāju-apvalku var optimizēt EMC prasībām.
Produkta FAQ
Ko “+2” nozīmē HSD 4+2 Pin?
"+2" apzīmē divus papildu palīgkontaktus papildus četriem -ātrgaitas signāla kontaktiem.
Atkarībā no sistēmas šos kontaktus var definēt kā barošanas, zemējuma, vadības vai citas palīgfunkcijas. To precīzs mērķis ir jānosaka pēc aprīkojuma kontaktligzdas; Nedrīkst pieņemt, ka abiem papildu tapām ir identiskas funkcijas visās HSD+2 ierīcēs.
Kāda ir atšķirība starp 99K11D-1D5A5-Z un 99K20K-1D5A5-Z?
Abi pieder HSD+2 ligzdu saimei un izmanto Z kodēšanu. To galvenā strukturālā atšķirība ir kabeļa-izejas ģeometrija.
99K11D-1D5A5-Z ir taisns domkrats;
99K20K-1D5A5-Z ir taisnleņķa ligzda.
Tāpēc tie attiecas uz dažādiem uzstādīšanas virzieniem un telpiskām prasībām, nevis pārstāv pilnīgi atšķirīgus datu protokolus.
Vai 90 grādu savienotāju var orientēt jebkurā virzienā?
Nē. Ne visas 90 grādu savienotāju konfigurācijas jāuzskata par identiskām.
Labā-leņķa HSD savienotāji var būt pieejami ar kabeli-uz leju, kabeli-pa kreisi, kabeli-pa labi vai citā virzienā. Pareizais virziens ir jāapstiprina saskaņā ar aprīkojuma-saskarnes orientāciju un faktisko instalācijas{6}}maršrutēšanas ceļu.
Pielāgotiem projektiem ieteicams izmantot 3D zīmējumu, aprīkojuma-interfeisa fotoattēlu vai instalācijas-orientācijas diagrammu.
Vai 1 m versiju var mainīt uz 2 m, 3 m vai 5 m?
Var izgatavot pielāgotus kabeļu garumus.
Tomēr fakts, ka garāku kabeli var izgatavot mehāniski, negarantē stabilu darbību ar tādu pašu datu pārraides ātrumu mērķa ātrdarbīgā{0}}sistēmā.
Pēc kabeļa garuma palielināšanas, ievietošanas zudums, atgriešanās zudums un pilnīga kanāla veiktspēja ir atkārtoti jāapstiprina mērķa protokolam.
Kāpēc tiek izmantots PET vilnas iesaiņojums?
PET vilna galvenokārt tiek izmantota uzkabes virsmas aizsardzībai un NVH uzlabošanai.
Ap automobiļu kabīnēm vai elektroniskajiem moduļiem siksnas var saskarties ar plastmasas detaļām, kronšteiniem vai korpusiem. Flīsa ietīšana palīdz samazināt berzes troksni un virsmas nobrāzumu.
Tomēr tas nav līdzvērtīgs ūdensnecaurlaidīgai jakai un automātiski nenodrošina IP vērtējumu.
Vai HSD{0}} kabeli var izmantot kā protokola pārveidotāju?
Nē.
PCM-ZC-0153 ir pasīvs kabeļa komplekts, kas vienkārši pārnēsā atbilstošos ātrgaitas signālus un palīgķēdes no viena gala uz otru.
Tas nesatur PHY, SerDes, MCU, atkārtotāju vai protokola{0}}pārveidošanas elektroniku.
Ja ierīces abos galos izmanto atšķirīgus sakaru protokolus, tikai kabeļa maiņa nevar veikt protokola pārveidošanu.
