RJ45 sieviešu un 8 kontaktu skrūvju spailes adapteris:
Funkcijas, lietojumprogrammas un atlases rokasgrāmata

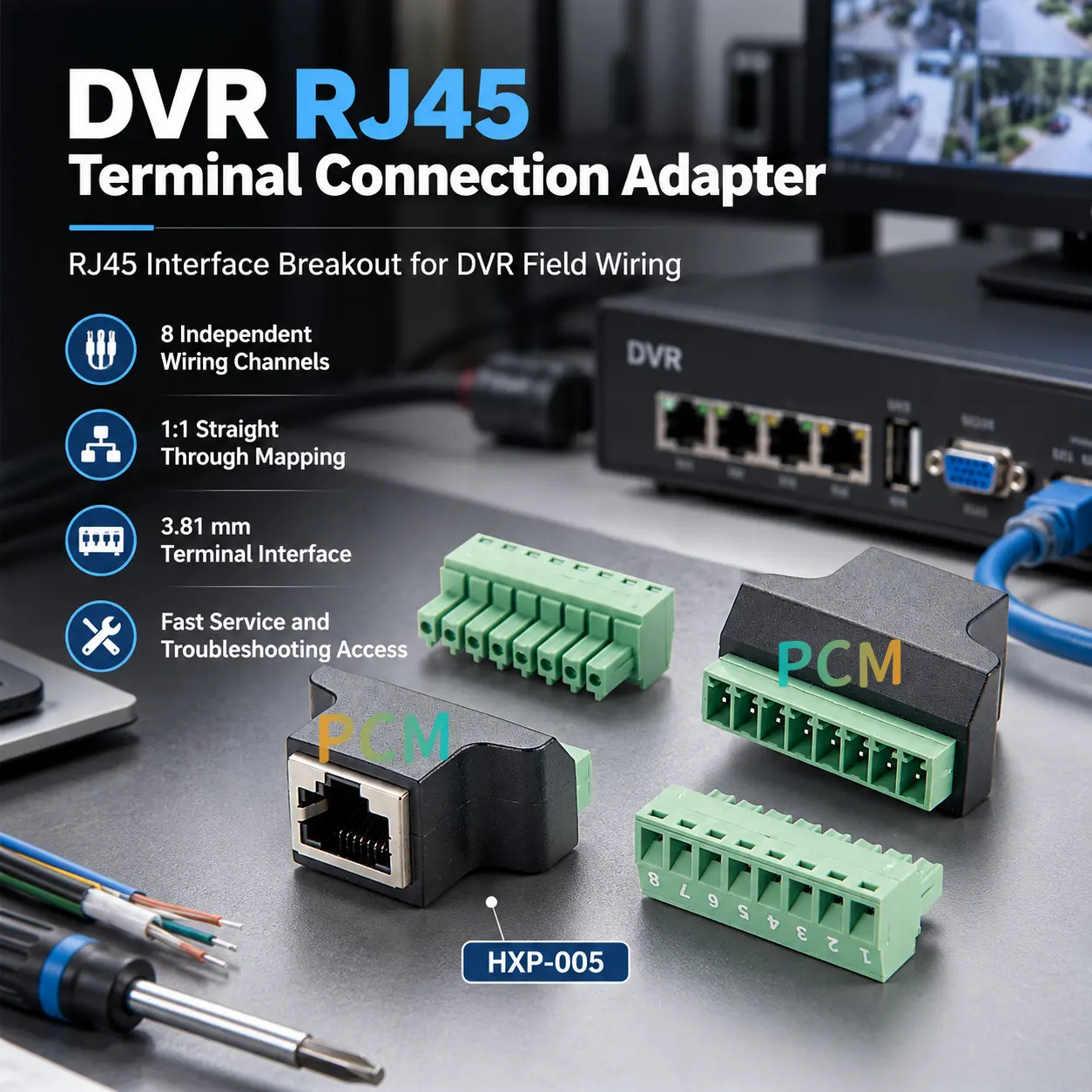

Uzziniet, kā RJ45 sievišķais un 8 kontaktu skrūvju spailes adapteris nodrošina 1 līdz 1 atdalīšanas vadu no RJ45 8P8C saskarnes līdz 3,81 mm 8 pozīciju spaiļu blokam videonovērošanai, DVR, rūpnieciskajai automatizācijai, skatuves apgaismojumam, aprīkojuma nodošanai ekspluatācijā un laboratorijas testēšanai.
Ātra produkta ieviešana

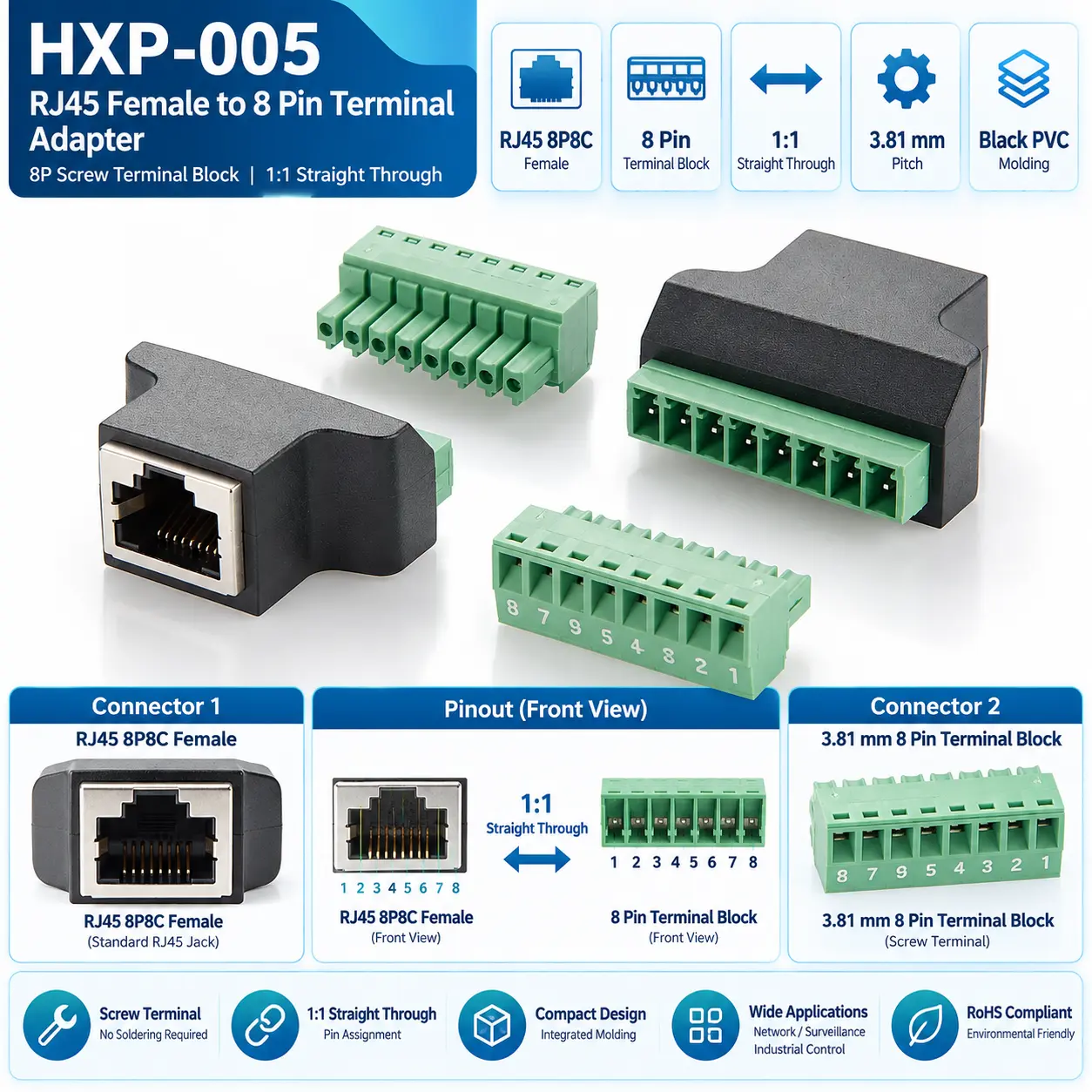

HXP-005 parametru informācija
| Produkta nosaukums | RJ45 sieviešu līdz 8 kontaktu spaiļu bloka adaptācija |
| Premier Cable P/N | HXP-005 |
| Mājoklis | Melns PVC 45 |
| Piespraudes piešķiršana | 1:1 Taisni cauri |
| Savienotājs |
|
| Terminālis | 3,81 mm 8 kontaktu spaiļu bloks |
| Montāžas veids | Iepriekš samontēta integrētā adaptera struktūra |
| Elektroinstalācijas metode | Skrūvju iespīlēšanas savienojums, nav nepieciešama lodēšana |
HXP-005 pret RJ45 Pigtail
| Salīdzinājums | HXP-005 | RJ45 Pigtail |
| Interfeiss | RJ45 Sieviešu + 8 Novietojiet skrūvju spaili | RJ45 spraudnis vai ligzda + tukšie vadi |
| Izlaušanās metode | 8 tapu skrūvju spailes pārrāvums | 8 atsevišķi vadi |
| Lauka elektroinstalācija | Skrūves skavas savienojums | Noņemšana, presēšana vai termināla savienojums |
| Nepieciešama lodēšana | Nē | Atkarīgs no elektroinstalācijas metodes |
| Pārslēgšanas iespēja | Viegli atvienojams un pārslēgts | Vadiem parasti ir nepieciešama atkārtota apstrāde |
Kas ir RJ45 sieviešu un 8 kontaktu skrūvju spailes adapteris?
RJ45 sieviešu un 8 kontaktu skrūvju spailes adapteris ir pasīvās vadu atdalīšanas adapteris, kas izmanto 1 līdz 1 taisnu vadu, lai astoņus RJ45 kontaktus sadalītu astoņos neatkarīgos skrūvju spaiļos.
Tas nemaina sakaru protokolu vai signāla veidu. Tā vietā tas maina fizisko vadu formātu, ļaujot inženieriem tieši savienot tukšus vadus, vadības skapja spailes vai testa aprīkojumu.
Šī struktūra ir piemērota lauka elektroinstalācijai, iekārtu nodošanai ekspluatācijā, signālu pārbaudei, traucējummeklēšanai un pagaidu pārbaudes savienojumiem. Tāpēc to vislabāk var raksturot kā RJ45 interfeisa sadalīšanas un vadu pārveidošanas rīku, nevis tīkla protokola pārveidotāju.

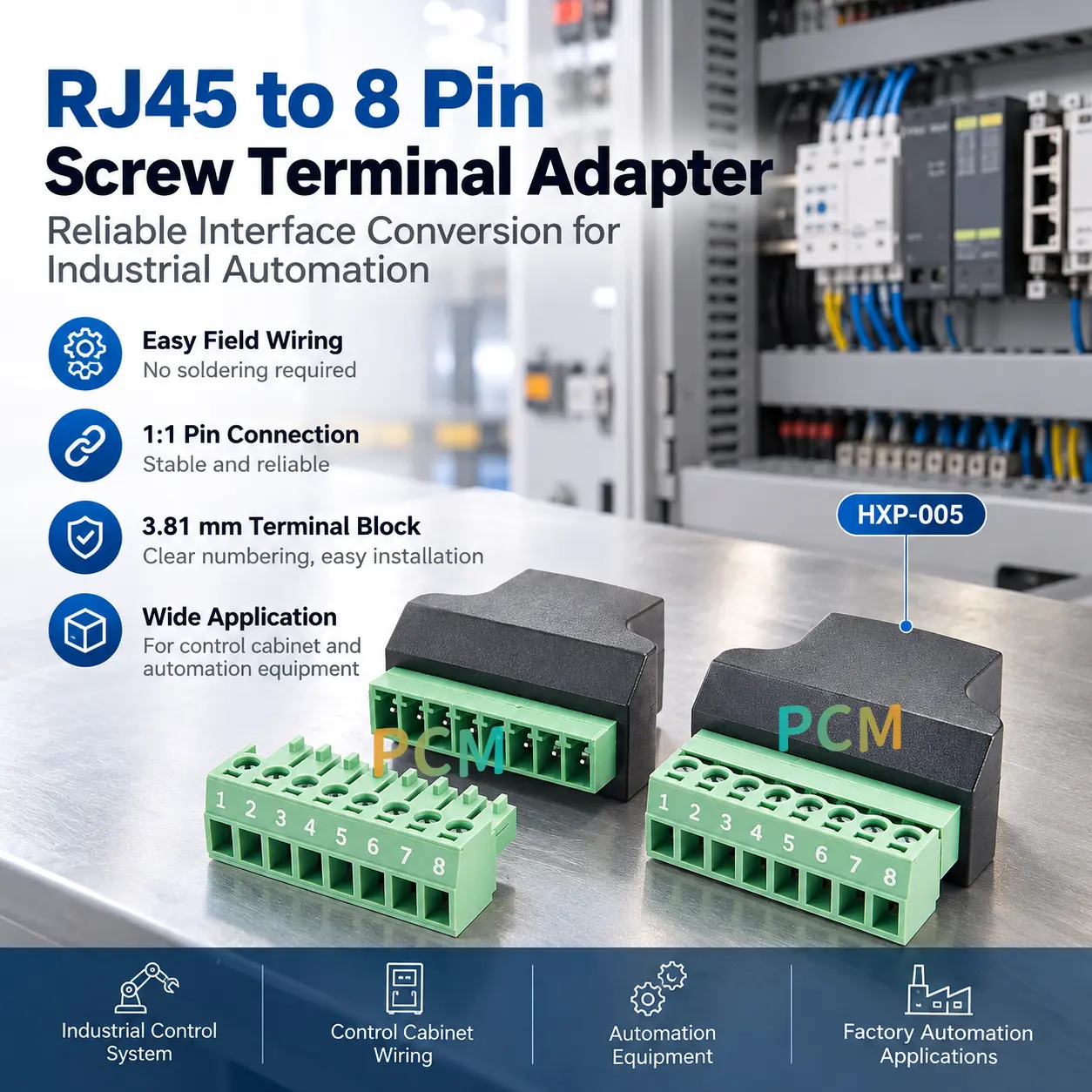

Kāpēc rūpnieciskajai elektroinstalācijai un testēšanai ir nepieciešams šāda veida adapteris?
RJ45 saskarnes ir piemērotas standartizētiem ātriem savienojumiem, taču iekārtu nodošanai ekspluatācijā, vadības skapja elektroinstalācijai, laboratorijas testēšanai un apkopei bieži vien ir nepieciešama tieša piekļuve atsevišķām tapām vai lauka vadiem. RJ45 līdz 8 kontaktu spaiļu adapteris izjauc visas astoņas ķēdes caur skrūvju spailēm, neprasot jaunu RJ45 spraudni vai lodēšanu.
To var tieši savienot ar spailēm, pārbaudes instrumentiem un tukšiem vadiem, vienlaikus vienkāršojot ķēdes mērīšanu un vadu izmaiņas. Salīdzinot ar RJ45 bizi, tas ir labāk piemērots biežai pārslēgšanai, pārveidošanai un problēmu novēršanai, uzlabojot lauka vadu, testēšanas un apkopes efektivitāti.
Bieži uzdotie jautājumi par RJ45 savienotājiem
Produkta pamatvērtība
HXP-005
HXP-005 galvenās priekšrocības var apkopot šādi:
◆ Uzlabojiet lauka vadu efektivitāti
Skrūvju spailes novērš lodēšanu un RJ45 spraudņa atkārtotu fiksāciju. Lauka vadus var savienot tieši, samazinot instrumenta sagatavošanu un atkārtotu darbu nodošanas ekspluatācijā, apkopes un uzstādīšanas laikā.
◆ Nodrošiniet individuālu piekļuvi ķēdei
Katrs RJ45 kontakts ir savienots ar neatkarīgu termināli, kas ļauj pieslēgt atsevišķas ķēdes, pārbaudīt un pārvaldīt nodošanai ekspluatācijā, traucējummeklēšanai un saskarnes pārbaudei.
◆ Vienkāršojiet saskarnes pārveidošanu
Ja viena puse izmanto RJ45, bet otrai ir nepieciešami tukši vadi vai spailes, iepriekš samontēts adapteris nodrošina fiziskās saskarnes pārveidošanu, nepārveidojot visu vadu sistēmu.
◆ Samaziniet montāžas un apkopes darbus
RJ45 ligzda, iekšējā elektroinstalācija, astoņi spailes un PVC veidotā struktūra veido vienu moduli, samazinot atsevišķu komponentu skaitu un vienkāršojot apkopi, pārslēgšanu un pagaidu savienojumus.
Produktu displejs

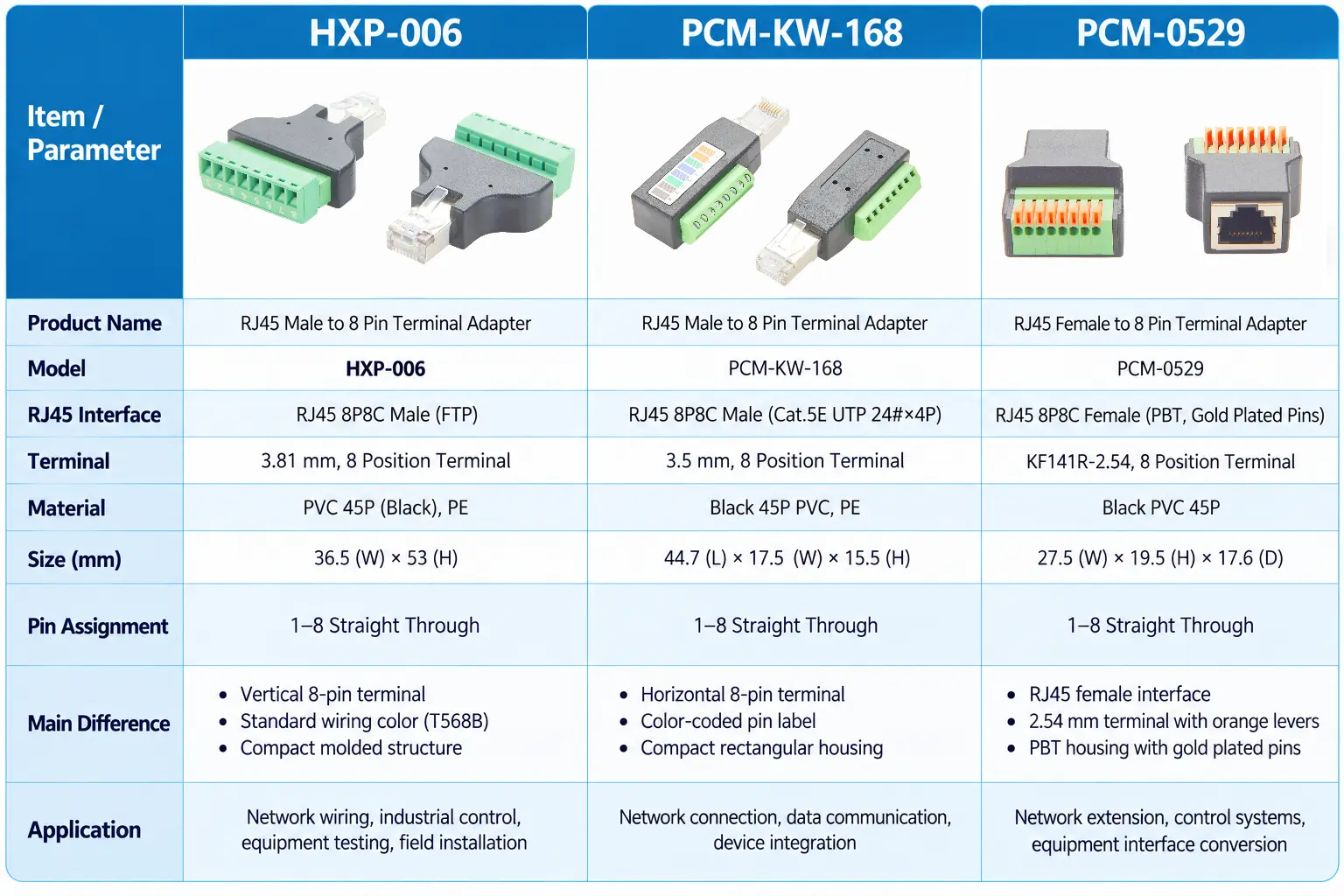

Līdzīgi produkti
Saderības paziņojums
Iinterfeisa un vadu saderība
- Produkts izmanto RJ45 sieviešu ligzdu un mehāniski savienojas ar saderīgiem RJ45 spraudņiem. Standarta versija nodrošina 1–1 vadu no 1.–8. kontaktiem līdz 1.–8. spailēm bez protokola, sprieguma vai signāla pārveidošanas. Pirms lietošanas pārbaudiet kontaktligzdas, sprieguma, strāvas un vadu prasības.
Sistēmas veiktspējas pārbaude
- Cat5, Cat5e vai Cat6 kabeļa pievienošana negarantē tādu pašu pārraides veiktspēju visai sistēmai. Ātrgaitas Ethernet, Gigabit Ethernet un PoE lietojumprogrammām ir jāpārbauda pretestība, šķērsruna, ekranēšana, zemējums un signāla integritāte, izmantojot sistēmas līmeņa testēšanu.
Kā izvēlēties pareizo RJ45 līdz 8 kontaktu skrūvju spailes adapteri?
Kā apstiprināt interfeisa struktūru?
Apstipriniet, ka iekārta izmanto RJ45 8P8C saskarni, un pārbaudiet kontaktu skaitu, kontaktdakšas orientāciju un mehānisko struktūru, nevis paļaujieties tikai uz izskatu.
Kā apstiprināt pinout definīciju?
Standarta versijā tiek izmantots 1 līdz 1 vads no RJ45 tapām 1–8 līdz spailēm 1–8. Aprīkojumam ar īpašu tapu ir nepieciešama atbilstoša vai pielāgota versija.
Kā apstiprināt signālu un veiktspēju?
Pārbaudiet, vai iekārta izmanto Ethernet, RS485, DMX512, digitālo I/O vai citus signālus. Ātrgaitas tīkla lietojumprogrammām nepieciešama arī pretestības, šķērsruna, ekranēšana un signāla integritātes novērtēšana.
Kā apstiprināt termināļus un vidi?
Pārliecinieties, vai 3,81 mm spaile atbilst vajadzīgajam stieples izmēram, un atstājiet vietu RJ45 ievietošanai, vadiem un skrūvgrieža piekļuvei. Skarbā vidē var būt nepieciešama papildu aizsardzība.
Pielāgošanas iespējas
↕ Pielāgots Pinout
RJ45 kontakta un termināla kartēšanu var pielāgot atbilstoši aprīkojuma kontaktligzdai, ieskaitot vadus bez 1 līdz 1.
□ Pielāgota termināļa struktūra
Termināla struktūru, vadu virzienu un darbības metodi var pielāgot dažādām uzstādīšanas vietām.
◉ Pielāgots termināļa piedāvājums
Standarta solis ir 3,81 mm. Citu terminālu piķi var novērtēt dažādiem PCB un aprīkojuma izkārtojumiem.
⚙ Pielāgota formēta struktūra
PVC veidņu formu, krāsu, marķējuma pozīciju un konstrukcijas detaļas var pielāgot OEM integrācijai.
⌘ Pielāgota produkta marķēšana
Tapu numurus, ķēdes marķējumus, klientu detaļu numurus un produktu etiķetes var pielāgot, lai atvieglotu identifikāciju.
◇ Pielāgots OEM iepakojums
Lielapjoma pasūtījumiem ir pieejams individuālais iepakojums, lielapjoma iepakojums, klientu etiķetes, svītrkodi un OEM iepakojuma iespējas.
Secinājums:
HXP-005 RJ45 sieviešu un 8 kontaktu skrūvju spaiļu adapteris izmanto 3,81 mm 8 pozīciju spaiļu bloku, 1:1 vadu un melnu PVC veidni. Tas izjauc visas astoņas RJ45 8P8C ķēdes, lai atvieglotu vadu pievienošanu, testēšanu un apkopi.
Tas ir piemērots rūpnieciskai vadībai, CCTV, DMX512 un laboratorijas testēšanai Pinout, signāla definīcija, spriegums, strāva un datu veiktspēja ir jāpārbauda pirms lietošanas, izmantojot pielāgotu vadu, spailes, marķējumu un OEM iepakojumu.
Produkta FAQ
Vai tas ir savietojams ar katru RJ45 ierīci?
Nav obligāti. RJ45 nosaka tikai interfeisa formātu. Izvades, sprieguma un signāla definīcijas ir jāpārbauda.
Vai tas pārvērš sakaru protokolus?
Nē. Šis ir pasīvs adapteris, kas izjauc tikai astoņas shēmas un nenodrošina protokola konvertēšanu.
Vai to var izmantot ātrgaitas tīklos?
Kabeļi var savienoties mehāniski, taču netiek garantēta sākotnējā tīkla veiktspēja. Ātrgaitas saitēm ir nepieciešama pārbaude.

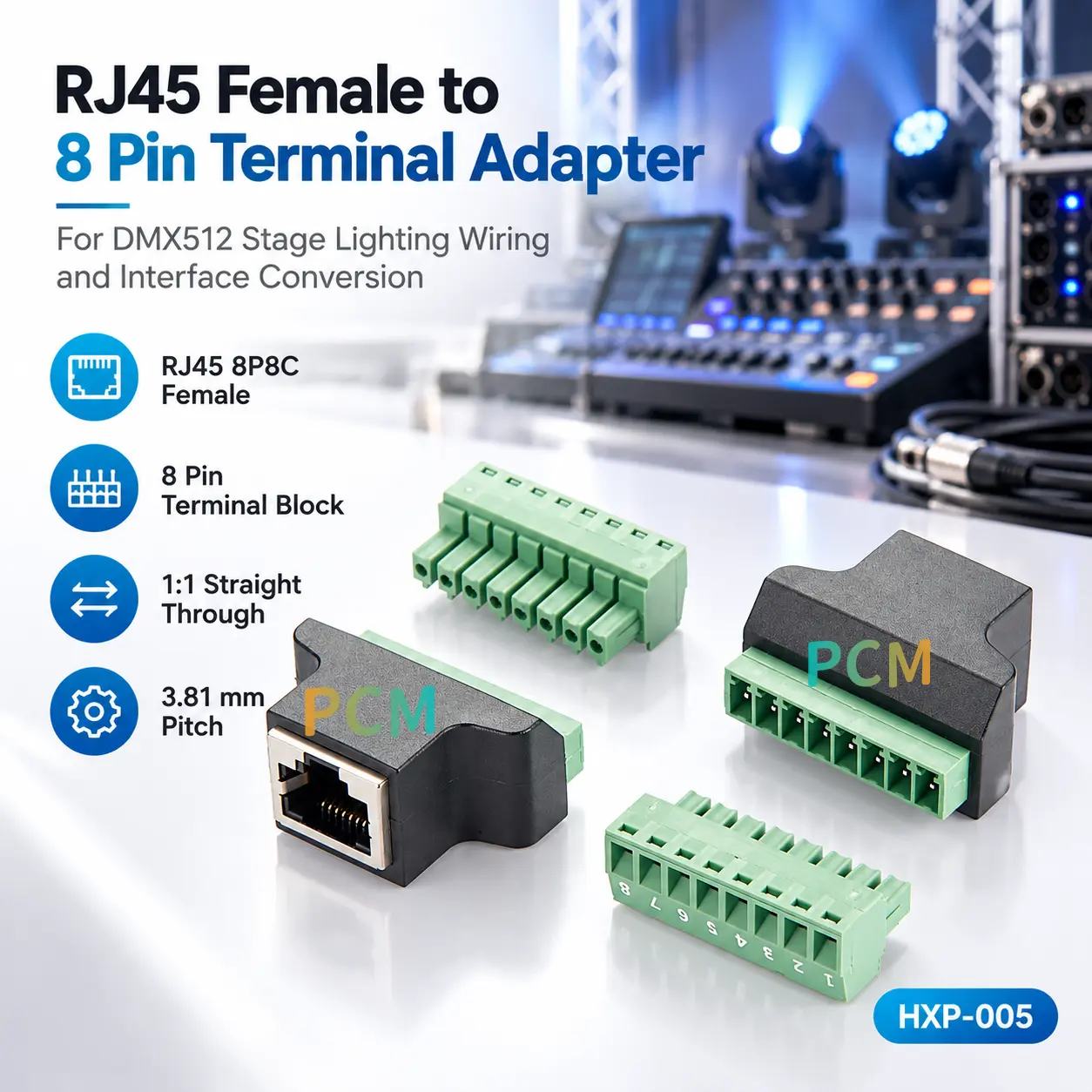

Vai to var izmantot DMX512?
To var izmantot, ja saskarne un kontaktdakša sakrīt, taču ir jāapstiprina DMX signāla tapu definīcijas.
Vai ir nepieciešama lodēšana?
Lauka lodēšana nav nepieciešama. Vadi ir nostiprināti ar skrūvju spailēm testēšanai, nodošanai ekspluatācijā un apkopei.
Vai ir pieejamas pielāgotas Pinout un OEM opcijas?
Jā. Spraudni, spailes, veidni, krāsu, marķēšanu un iepakojumu var pielāgot. Pirms apjoma ražošanas ieteicams apstiprināt paraugu.
