HSD 4Pin Z kods uz RJ45 sieviešu paneļa montāžas kabeli: funkcijas, lietojumprogrammas un atlases rokasgrāmata
PCM-0846 ir HSD 4 Pin Z koda apvalks, kas savienots ar RJ45 8P8C materiālu apļveida paneli,-uzstāda ātrgaitas{14}}datu kabeli, izmantojot Cat5e 26AWG×2P+AEB ekranētu kabeli. Standarta versija ir 1 m gara ar aptuveni 4,5 mm OD, savukārt RJ45 pusei ir niķelēts metāla korpuss un 26 mm paneļa izgriezums. Tas paplašina iekšējo HSD ātrgaitas interfeisu līdz informācijas panelim, testa panelim vai aprīkojuma korpusam automobiļu tīkla izveidei, informācijas un izklaides sistēmai, ECU testēšanai, Ethernet diagnostikai un laboratorijas piekļuvei. Faktiskā 100/1000Mbps saziņas spēja ir jāpārbauda saskaņā ar pinout, PHY un mērķa Ethernet standartu.
Kas attiecas uz šo rakstu?
Mūsdienu transportlīdzekļos un automobiļu elektroniskās pārbaudes sistēmās tiek integrēts arvien vairāk ātrdarbīgu{0}}datu saskarņu. HSD savienotāji tiek plaši izmantoti automobiļu kamerās, informācijas un izklaides sistēmās, displejos, datu moduļos un citās ātrdarbīgās elektroniskajās sistēmās, jo to kompaktais izmērs, 100 Ω pretestība-vadāma arhitektūra, ekranējums, mehāniskā kodēšana un uzticama bloķēšanas iespēja.
Tomēr HSD saskarne transportlīdzeklī vai elektroniskā modulī ne vienmēr ir ērta tiešai savienošanai ar laboratorijas datoriem, tīkla-analīzes iekārtām, diagnostikas instrumentiem vai standarta RJ45 ielāpu kabeļiem.
ECU stenda testēšanā, HIL sistēmās, automobiļu diagnostikas iekārtās, izstrādes prototipos,{0}}transportlīdzekļu datoros un ražošanas testēšanas iekārtās, jo īpaši inženieriem bieži ir jāpaplašina iekšējais HSD savienojuma punkts līdz korpusam vai vadības panelim, lai atvieglotu savienojumu, apkopi un testēšanu.
PCM-0846 ir HSD 4 Pin Z koda piestiprināšanas kabelis no RJ45, kas izstrādāts īpaši šai prasībai.
Šajā rakstā ir sistemātiski izskaidrotas HSD saskarnes, RJ45 8P8C saskarnes, Cat5e kabeļi, paneļa-montāžas arhitektūra un atšķirības starp Automotive Ethernet un parasto RJ45 Ethernet. Tas arī analizē PCM-0846 lietojumprogrammas vērtību, atlases riskus, tehnisko saderību un pielāgošanas iespējas.
Ātra produkta ieviešana

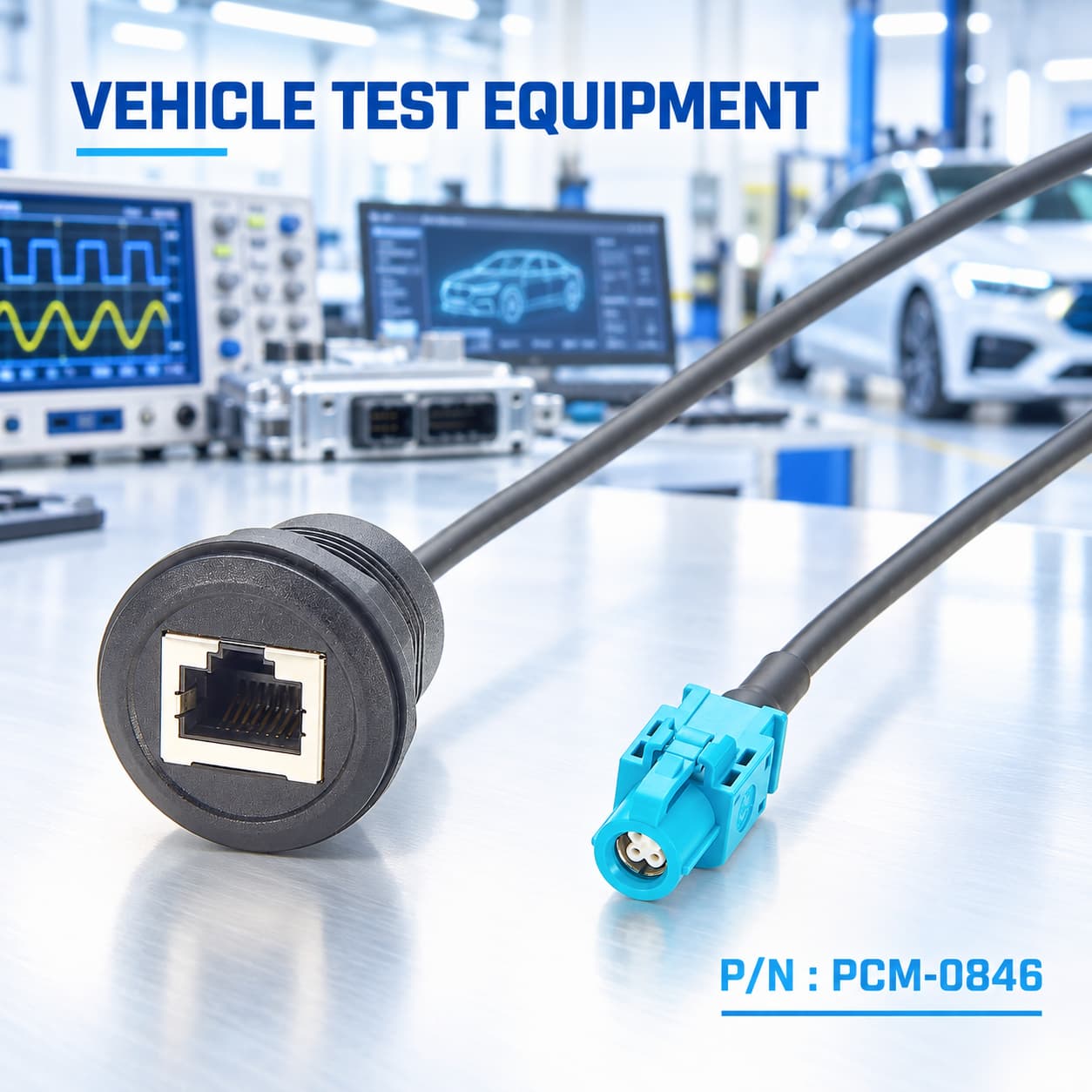

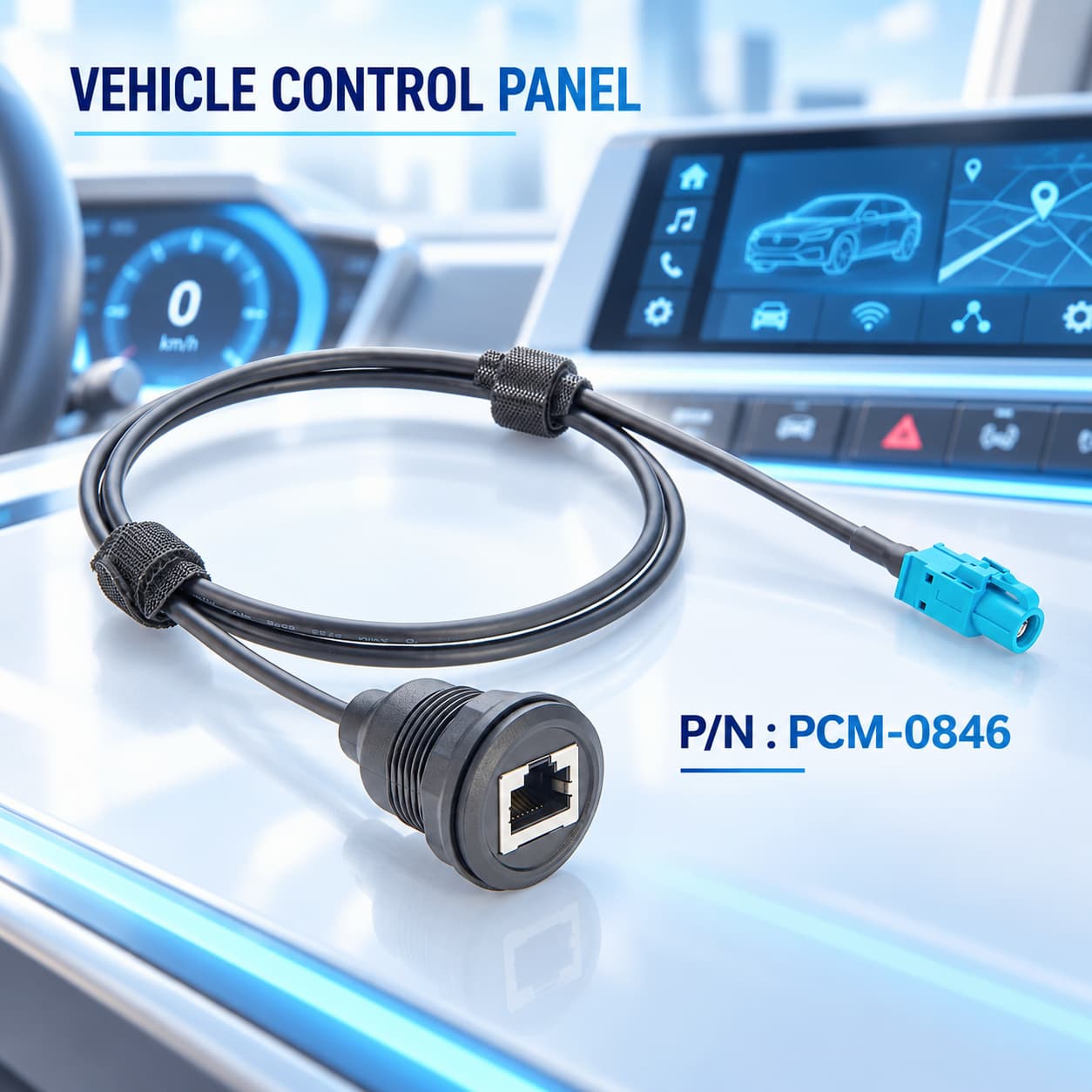

PCM-0846 vienā galā ir HSD 4 Pin Z koda iekšējais savienotājs, bet otrā galā ir RJ45 8P8C sieviešu apļveida paneļa montāžas saskarne.
Montāžā tiek izmantots Cat5e 26AWG × 2P+AEB ekranēts datu kabelis ar standarta garumu 1000±25 mm, aptuvenais kabeļa OD ir 4,5 mm un melna PVC ārējā apvalka.
RJ45 pusē ir izmantots niķelēts metāla korpuss ar aptuveni 26 mm apļveida paneļa izgriezumu, kas ļauj uzstādīt uz paneļiem, vadības paneļiem, testa kastēm, aprīkojuma korpusiem vai laboratorijas testu ķermeņiem.
| Produkta nosaukums | RJ45 8P8C panelis-Pievienojiet ligzdu HSD 4 kontaktu vītnes kabelim |
| Premier Cable P/N | PCM-0846 |
| P1 interfeiss | Ekranēta RJ{0}}P8C ligzda ar paneļa-montāžas struktūru |
| P2 interfeiss | HSD 4-pin sieviete |
| Savienojuma veids | RJ45 ligzda uz HSD 4-pin Female |
| Kabeļa veids | CAT5E, 26AWG x 2P AEB |
| Kabeļa ārējais diametrs | 4,5 mm |
| Produkta garums | 1000 + 25 mm |
Atšķirībā no vienkārša HSD{0}}uz-RJ45 ielāpu kabeļa, šī produkta galvenā vērtība nav tikai savienotāja-veido pārveidošana. Vēl svarīgāk ir tas, ka tas nodrošina afiksēts, apkalpojams un atkārtoti pieejams ārējais RJ45 pieslēguma punkts.
Tas ir īpaši piemērots automobiļu tīkla testēšanai, ECU stendiem, HIL sistēmām, informācijas un izklaides iekārtām,{0}}transportlīdzekļu datoriem, vārtejām un izstrādes testa platformām.
Kas ir HSD 4Pin Z koda interfeiss?
HSD — ātrdarbīgie dati{0}} ir 100 Ω pretestības-vadāma starpsavienojumu sistēma, ko plaši izmanto automobiļu elektronikā. Tas ietver pilnu ekranējumu, mehānisku kodēšanu un drošu bloķēšanas struktūru. Standarta 4Pin interfeiss satur četrus signāla kontaktus, kas parasti ir izvietoti kā divi diferenciālie pāri.
Z kods identificē mehāniskās atslēgas konfigurāciju, ko izmanto, lai samazinātu nepareizu savienošanu ar nesaderīgām saskarnēm. HSD definē savienotāju saimi un fiziskās pārraides arhitektūru, nevis konkrētu sakaru protokolu.
Atkarībā no OEM sistēmas dizaina viena un tā pati HSD savienotāju saime var pārraidīt Ethernet, LVDS, USB vai citus ātrdarbīgus{0}}signālus. Tāpēc izvada un protokola saderība ir jāpārbauda atsevišķi.
Kas ir apļveida RJ45 panelis-montāžas interfeiss?
Apļveida RJ45 paneļa{1}}montāžas interfeiss izmanto ārēju montāžas konstrukciju, lai piestiprinātu RJ45 savienotāju pie metāla paneļa, plastmasas korpusa, vadības kastes vai informācijas paneļa.
PCM-0846 ir piemērots aptuveni 26 mm apļveida paneļa izgriezumam. Pēc instalēšanas RJ45 ports paliek pieejams ārpus iekārtas, savukārt iekšējais 1 m kabelis tiek savienots ar HSD interfeisu.
Tas rada ērtu ārējo pakalpojumu savienojumu, neprasot tiešu piekļuvi iekšējam ECU vai kontrollera savienotājam, uzlabojot saskarnes pārvaldību testēšanas, atkļūdošanas, aprīkojuma nomaiņas un ikdienas apkopes laikā.
Sāpju punkti
HSD{0}}uz-RJ45 pasīvais kabelis salīdzinājumā ar aktīvās multivides pārveidotāju
| Vienums | PCM-0846 pasīvais kabelis | Aktīvā multivides pārveidotājs |
| Savienotāja pāreja | HSD uz RJ45 | HSD/T1 līdz RJ45 |
| Aktīvā elektronika | Nē | Jā |
| PHY konversija | Nē | Iespējams |
| Protokola konvertēšana | Nē | Atkarībā no ierīces |
| Paneļa izlaušanās | Lieliski | Atkarīgs no ierīces- |
| Enerģijas patēriņš | Nav | Nepieciešama jauda |
| Galvenais mērķis | Pin kartēšana, paplašinājums, testēšana | PHY/Media Conversion |
Produktu displejs

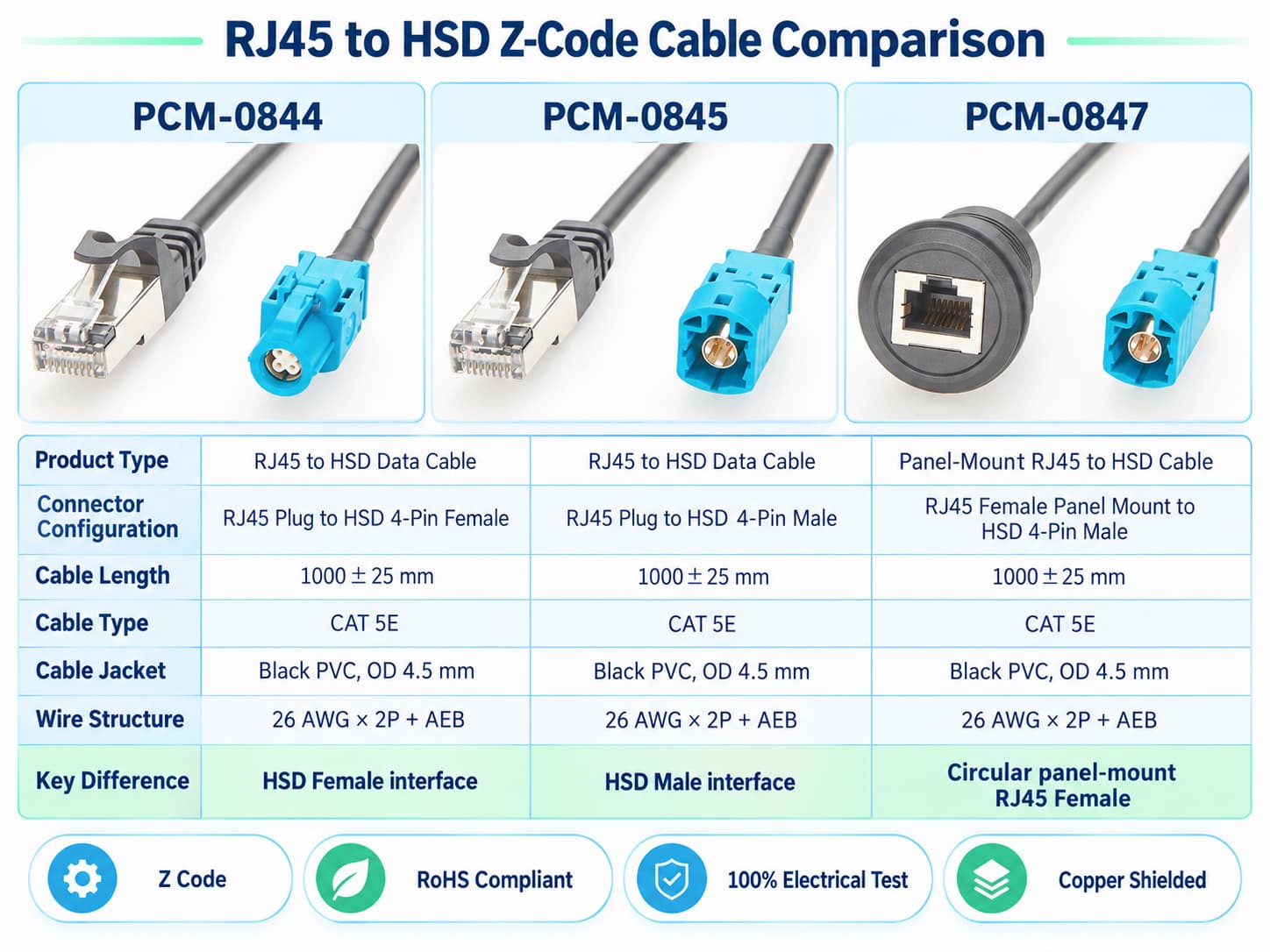

Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-0846 nodrošina fizisku starpsavienojumu un tapu kartēšanu starp HSD 4Pin Z Code interfeisu un RJ45 8P8C sievišķo saskarni.
Tas ir pasīvs kabeļa komplekts, nevis Automotive Ethernet multivides pārveidotājs. Lai veiktu atlasi, ir jāpārbauda visi savienotāja daļu numuri, dzimums, kodēšana, mehāniskā atslēga, kontaktu piešķiršana, diferenciālā{1}}pāru kartēšana, ekranēšana, zemējums, PHY veidi, Ethernet standarti un datu pārraides ātrums abos galos.
Fiziskais savienojums vien negarantē saziņu. Ja pievienotajās ierīcēs tiek izmantotas nesaderīgas PHY tehnoloģijas, piemēram, 1000BASE-T1 un 1000BASE-T, PCM-0846 nevar veikt nepieciešamo protokolu vai fiziskā slāņa konvertēšanu.
Tehniskās saderības paziņojums
PCM-0846 izmanto Cat5e 26AWG × 2P+AEB kabeli, kas satur divus diferenciālos pārus un ekranējumu. Standarta 100BASE-TX izmanto divus pārus, savukārt standarta 1000BASE-T, kas pārsniedz RJ45, nepieciešami četri vīti pāri. Lai gan 1000BASE-T1 izmanto tikai vienu pāri, tam ir nepieciešams īpašs 1000BASE-T1 PHY.
Tāpēc, apvienojot Cat5e kabeli ar RJ45 savienotāju, netiek automātiski nodrošināts standarta Gigabit Ethernet, un HSD{2}}uz-RJ45 kabelis nepārvērš Automotive Ethernet par parasto Ethernet.
Lai savienotu 100BASE-T1 vai 1000BASE-T1 ECU ar standarta datoru vai slēdzi, parasti ir nepieciešams aktīvs multivides pārveidotājs, testa adapteris vai vārteja ar saderīgu PHY konversiju.
Produktu salīdzinājums un kā izvēlēties pareizo kabeli?
Identificējiet Ethernet PHY, ko izmanto iekārta
Vispirms nosakiet PHY tehnoloģiju, ko izmanto abas ierīces. Pasīvais kabelis var būt piemērots, ja diferenciālie signāli ir saderīgi un ir nepieciešama tikai fiziska -interfeisa pāreja un tapu kartēšana. Ja savienojums ietver pārveidošanu starp 100BASE-T1/1000BASE-T1 un parasto 100BASE-TX/1000BASE-T, ir nepieciešams atbilstošs aktīvs PHY pārveidotājs.
Apstipriniet pilnīgu HSD{0}}uz-RJ45 pin piešķiršanu
Definējiet pilnīgu kartēšanu starp četriem HSD signāla kontaktiem un astoņiem RJ45 kontaktiem, tostarp diferenciālo-pāru piešķiršanu, neizmantotās tapas un vairoga izbeigšanu. Nepareiza tapu vai pāru kartēšana var novērst saites izveidi, apgriezt signāla polaritāti, pārtraukt ekranēšanas nepārtrauktību vai pasliktināt signāla integritāti. Tāpēc pirms ražošanas ir jānodrošina pārbaudīts spraudņu un vadu galds.
Pārbaudīt paneļa{0}}montāžas izmērus
Papildus aptuveni 26 mm apļveida izgriezumam pārbaudiet paneļa biezumu, montāžas uzgriezni vai bloķēšanas konstrukciju, priekšējo un aizmugurējo atstarpi, RJ45 savienojuma vietu un iekšējo kabeļa izliekuma rādiusu. Šie izmēri ir jānovērtē kopā, lai novērstu instalācijas traucējumus, nedrošu stiprinājumu, savienotāju-piekļuves problēmas vai pārmērīgu kabeļa saliekšanos korpusa iekšpusē.
Pārbaudiet veiktspēju pēc datu pārraides ātruma un kabeļu arhitektūras
Nenosakiet saziņas iespējas tikai pēc Cat5e apzīmējuma. PCM-0846 izmanto divu-pāru kabeļu arhitektūru, tāpēc saderība ir jānovērtē atbilstoši pāru skaitam, izvadam, PHY un mērķa datu pārraides ātrumam. Standartam 1000BASE-T parasti ir nepieciešami četri vīti pāri, un tāpēc to tieši neatbalsta divu pāru pasīvā kabeļa konfigurācija.
Pielāgošanas iespējas
↕ Kabeļa garuma pielāgošana
Kabeļa garumu var pielāgot aprīkojuma atstatumam un maršrutēšanai. Garākām versijām ir nepieciešama atkārtota ievietošanas zuduma, atgriešanās zuduma, šķērsrunas un saites robežas validācija.
□ HSD dzimuma un kodēšanas pielāgošana
HSD dzimumu un kodējumu var pielāgot ierīces savienošanas saskarnei. Pilns ierīces -puses savienotāja daļas numurs ir jāapstiprina pirms izgatavošanas.
◉ RJ45 panelis-Mountāta pielāgošana
Montāžas metodi, paneļa biezumu un bloķēšanas struktūru var pielāgot. Jānodrošina korpusa rasējums, lai pārbaudītu paneļa izgriezumu un uzstādīšanas izmērus.
⚙ inout un Pair Mapping Customization
HSD-uz-RJ45 kontaktu un diferenciālo-pāru kartēšanu var pielāgot. Pirms ražošanas ir jānodrošina un jāpārbauda pilnīga elektroinstalācijas tabula.
⌘ Kabeļa veida un vairoga pielāgošana
Vadu mērierīci, pāru skaitu, ekranējumu un apvalku var pielāgot protokola un EMC prasībām. Standarta 1000BASE-T lietojumprogrammām nepieciešams novērtēt četru-pāru arhitektūru.
◇ Jakas, pārveidošanas un etiķešu pielāgošana
Var pielāgot apvalkus, apšuvumu, termiski sarauties{0}}un uzlīmes, ievērojot temperatūras, nodiluma, liesmas slāpēšanas-un zemu-dūmu prasības, kas noteiktas lietojumprogrammas videi.
Produkta FAQ
Vai PCM-0846 var tieši savienot ar standarta datora RJ45 portu?
Tikai tad, ja HSD{0}}puses aprīkojums izmanto signālus, kas ir saderīgi ar datora-puses RJ45 PHY, pinout un Ethernet standartu.
Ja HSD puse izmanto 100BASE-T1 vai 1000BASE-T1, savukārt dators izmanto 100BASE-TX vai 1000BASE-T, PHY konvertēšanai parasti ir nepieciešams multivides pārveidotājs.
PCM-0846 neveic šo konvertēšanu.
Vai HSD interfeiss vienmēr nozīmē automobiļu Ethernet?
Nē.
HSD ir ātrdarbīga{0}}fizisku starpsavienojumu sistēma, ko var izmantot Ethernet, LVDS, USB un citām ātrdarbīgām diferenciālām lietojumprogrammām.
Faktiskais protokols, ko nodrošina savienotājs, ir jānosaka no iekārtas konstrukcijas.
Kāpēc RJ45 ir 8 tapas, kamēr kabelī ir tikai 2 pāri?
RJ45 8P8C savienotājs nodrošina astoņus kontaktus, taču ne katrai lietojumprogrammai ir jāizmanto visi astoņi kontakti.
PCM-0846 izmantotās īpašās RJ45 tapas ir atkarīgas no kartēšanas starp četriem HSD kontaktiem un mērķa aprīkojuma definīcijas.
Nelietoti kontakti var palikt NC atbilstoši konstrukcijai.
Vai 26 mm izgriezums ir piemērots katram panelim?
Ar izgriezuma diametru vien nepietiek.
Jāņem vērā arī paneļa biezums, montāžas aparatūra, uzgriežņa pozīcija, RJ45 spraudņa klīrenss un iekšējā kabeļa vieta.
Pirms paneļa masveida{0}}ražošanas ir jāapstiprina pilns mehāniskais rasējums.
Vai var pielāgot dažādus kabeļu garumus?
Jā.
Garumus, piemēram, 0,3 m, 0,5 m, 1,5 m, 2 m vai citas pielāgotas vērtības, var izgatavot atbilstoši aprīkojuma izkārtojumam.
Ātrgaitas{0}}datu lietojumprogrammām signāla integritāte un mērķa komunikācijas-standarta prasības ir atkārtoti jāpārbauda, kad kabeļa garums palielinās.
Vai var pielāgot citus HSD kodus?
Citus kodējumus var novērtēt pēc faktiskā savienotāja P/N.
Tomēr kodēšana tieši ietekmē mehānisko savienojamību, tāpēc klientiem ir jānorāda pilns ierīces{0}}sānu daļas numurs, nevis jāpaļaujas tikai uz saskarnes fotoattēliem vai krāsām.
