Rosenberger Waterproof H{0}}MTD Automotive Ethernet pagarinātāja kabelis: funkcijas, lietojumprogrammas un izvēles rokasgrāmata
PCM-ZC-0098 ir ātrdarbīgs datu paplašinājuma kabelis 2SPEED 251 ekranēts Automotive Ethernet kabelis. Ar 100 Ω diferenciālo pārraides struktūru norādītais komplekts atbalsta līdz 10 Gbps un DC–10 GHz. Tas ir paredzēts ierīču savstarpējai savienošanai un ātrgaitas saites paplašināšanai ADAS kamerās, radaros, ECU, domēna kontrolleros, viedajās kabīnēs un Automotive Ethernet tīklos ar pielāgojamiem garumiem un konfigurācijām atbilstoši transportlīdzekļa maršrutēšanai, ierīču saskarnēm un testa vidēm.
Kas attiecas uz šo rakstu?
Šajā rakstā ir sniegts sistemātisks ievads PCM-ZC-0098 Rosenberger ūdensnecaurlaidīgajam H-MTD Automotive Ethernet pagarinātājam, kas aptver H-MTD interfeisa pamatus, 100 Ω diferenciālo pārraidi, Z kodēšanu, ūdensnecaurlaidīgu konstrukciju, ekranētu automobiļu rūpniecisko ierīču atlasi, 10 Gbps pielāgotu produktu savienojumu ar augstu komunikāciju risku un lietojumprogrammām. spējas.
Tā vietā, lai vienkārši atbildētu “kas tas par kabeli”, rakstā ir paskaidrots, kāpēc šāda veida kabelis ir nepieciešams ātrgaitas transportlīdzekļu tīklos, kā tas atšķiras no parastajiem datu pagarinātājiem un kāpēc H-MTD kabeļa izvēle nevar būt balstīta tikai uz savienotāja izskatu.
Ātra produkta ieviešana

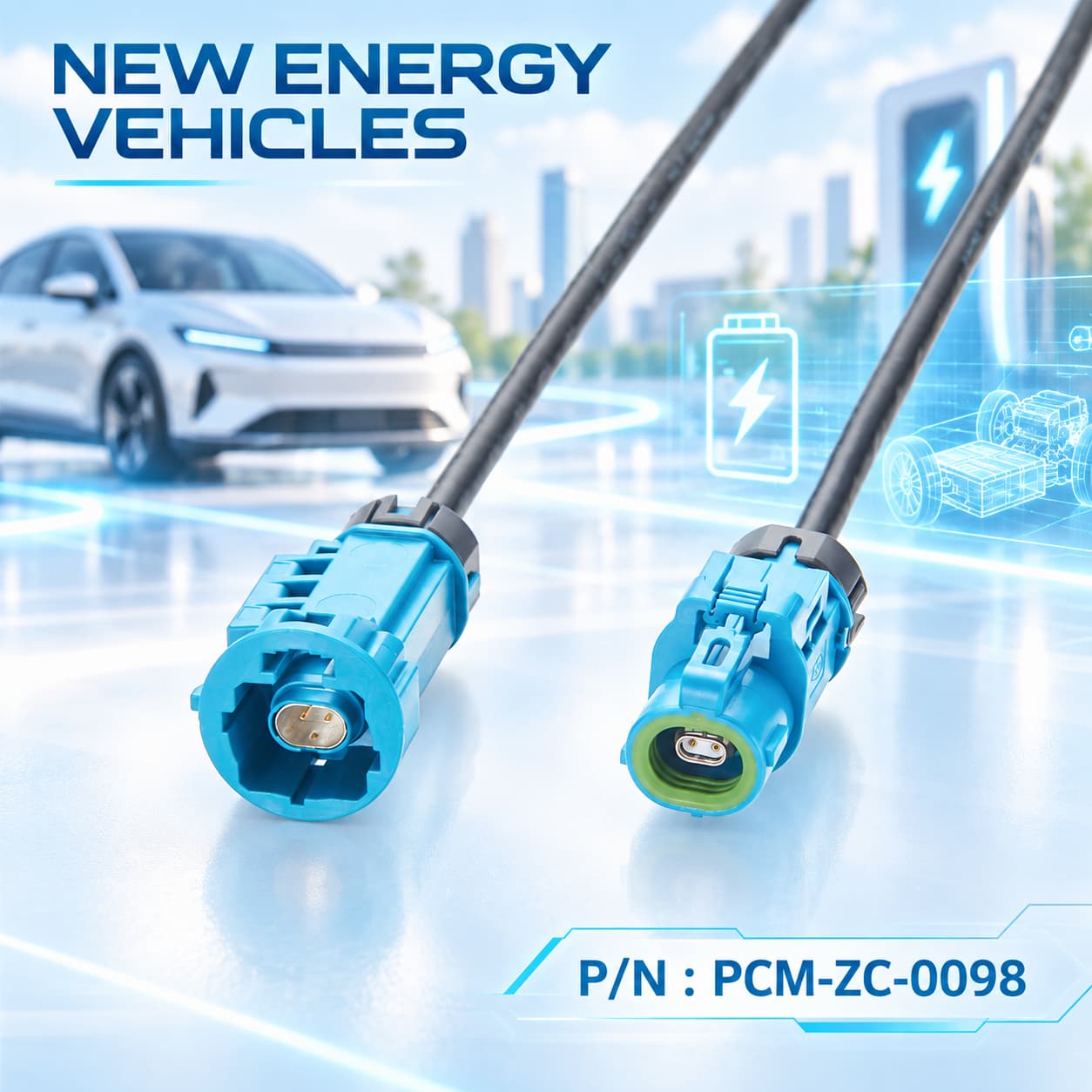

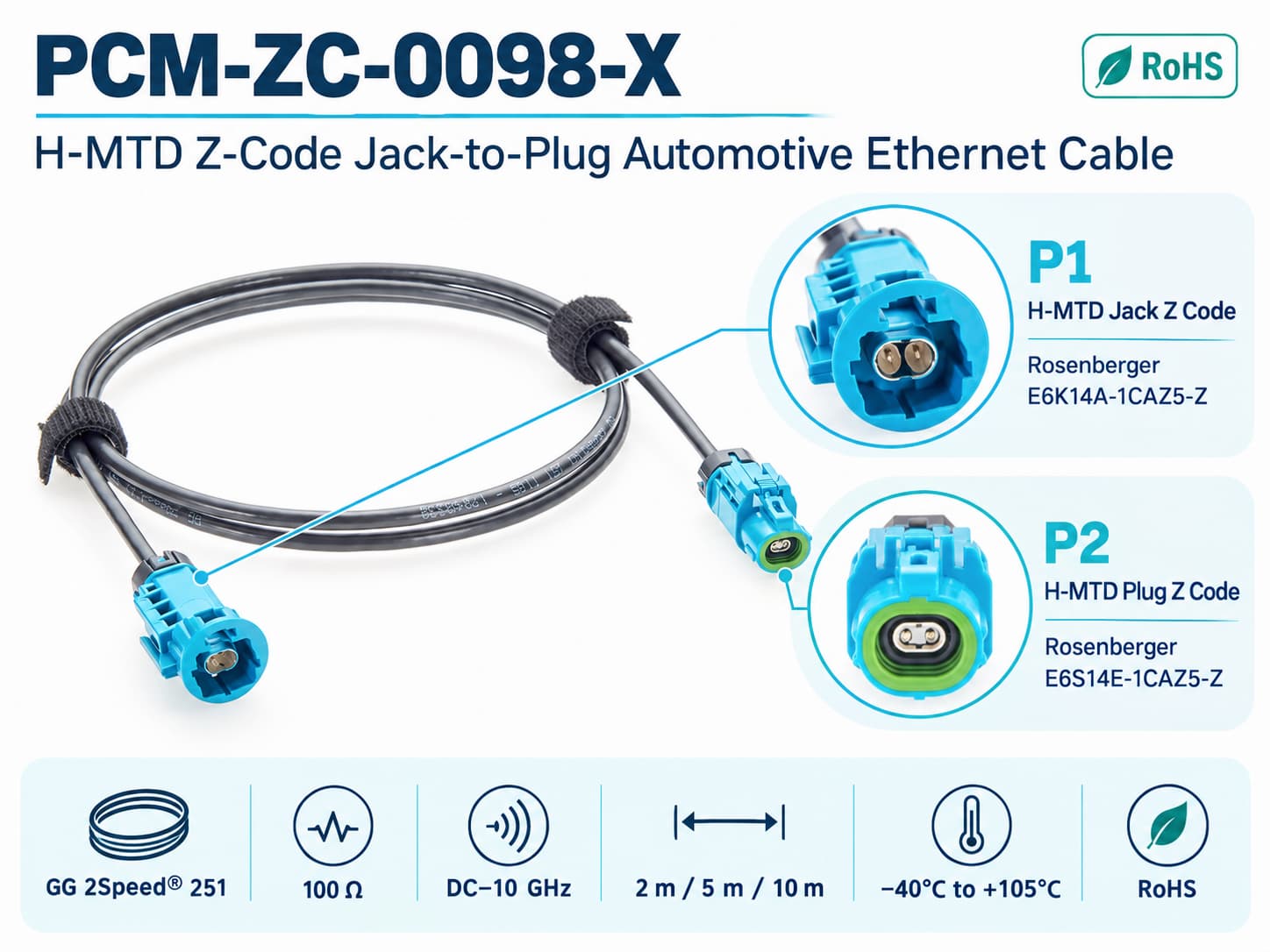

PCM-ZC-0098 vienā galā tiek izmantots Rosenberger E6K14A-1CAZ5-Z ūdensizturīgs H-MTD Z-koda savienotājs un otrā galā E6S14E-1CAZ5-Z ūdensnecaurlaidīgs H-MTD Z-koda vīrs savienotājs, kas savienots ar GPEED&25. ekranēts Automotive Ethernet kabelis.
| Produkta nosaukums | H-MTD Z-koda ligzda-, lai-pievienotu AutomotiveEthernet pagarinātāja kabeli |
| Premier Cable P/N | PCM-ZC-0098 |
| P1 savienotājs | H-MTD ligzda, Z kods |
| P2 savienotājs | H-MTD spraudnis, Z kods |
| Savienojuma struktūra | H-MTD ligzda uz H-MTD spraudni |
| Signāla adatas pozīcija | 2 kontaktu diferenciāļa signāls plus vairogs |
| Kabeļa modelis | G&G GG 2Speed 251 |
| Temperatūras diapazons | -40 grādi līdz +105 grāds |
| Nominālā lmpedance | 1000 nomināli |
Kas ir H{0}}MTD Automotive Ethernet pagarinātāja kabelis?
H-MTD ir kompakta savienotāju sistēma, kas paredzēta liela-ātruma diferenciālai datu pārraidei automobiļu lietojumos. Atšķirībā no parastajiem zema ātruma-daudzkodolu-vadu instalācijām, ātrgaitas-automobiļu saitēm ir nepieciešams vairāk nekā tikai elektriskā nepārtrauktība; tiem nepieciešama kontrolēta pretestība, diferenciālais līdzsvars, atgriešanās zudums, ievietošanas zudums, šķērsruna un EMC veiktspēja.
Rozenbergers definē H-MTD kā ātrdarbīgu-modulāru savītu-pāru datu savienotāju sistēmu, kuras pamatā ir 100 Ω diferenciālā interfeisa arhitektūra Automotive Ethernet un dažādiem citiem ātrdarbīgiem-datu protokoliem.
PCM-ZC-0098 izmanto šo ātrdarbīgo{3}}fizisko interfeisu ūdensnecaurlaidīgā pagarinājuma kabelī-un-sievietē. Viens gals savienojas ar esošu H-MTD ierīces saskarni, bet otrs turpina atbilstošo H-MTD interfeisu, palielinot fizisko maršrutēšanas attālumu, nemainot sākotnējo ātrgaitas savienotāja arhitektūru.
Kāpēc ir nepieciešams H-MTD ātrgaitas-pagarinājuma kabelis?
Mūsdienu transportlīdzekļu elektroniskās arhitektūras attīstās no liela skaita sadalīto ECU uz domēna kontrolleriem, zonālajiem kontrolleriem un centrālajām skaitļošanas platformām. Kameras, radari, augstas-izšķirtspējas displeji un citi ātrdarbīgi{2} mezgli ģenerē arvien lielāku datu apjomu, un tam ir nepieciešama ne tikai fiziska savienojamība, bet arī stabilas un pārbaudāmas ātrgaitas{3}}pārraides saites.
Faktiskajos transportlīdzekļu konstrukcijās sensori un kontrolleri bieži atrodas tālu viens no otra. Kameras var uzstādīt aiz vējstikla, buferos, aizmugurē vai ap transportlīdzekļa korpusu, savukārt domēna kontrolleri var būt centralizēti kabīnē vai citās transportlīdzekļa zonās. Speciālie automobiļiem paredzētie ātrgaitas{2}}pagarinātāji tādējādi palīdz pārvarēt plaisu starp ierīču saskarnēm un fizisko uzstādīšanas attālumu.
Sāpju punkti
Kāpēc izvēlēties PCM{0}}ZC-0098?
◆ Norādītās Rosenberger H-MTD saskarnes
E6K14A-1CAZ5-Z un E6S14E-1CAZ5-Z savienotāju konfigurācija nodrošina skaidri definētu interfeisa pamatu automobiļu ātrgaitas datu projektiem.
◆ G&G 2SPEED 251 ātrgaitas{2}}kabelisEkranētā automobiļu ātrgaitas diferenciāļa kabeļa struktūra nodrošina fizisku pārraides līdzekli Automotive Ethernet un citām saderīgām ātrgaitas{1}}diferenciāļa lietojumprogrammām.
◆ 100Ω diferenciālā transmisija
100 Ω arhitektūra, kas izstrādāta saistībā ar automobiļu ātrdarbīgiem-diferenciālajiem datu posmiem, palīdz uzturēt pretestības nepārtrauktību starp kabeli un savienotājiem un samazina atstarošanas risku ātrgaitas{2}}saitēs.
◆ Ūdensizturīgs dizains + Z kodēšana
Ūdensnecaurlaidīgā savienotāja struktūra atbalsta prasīgākas automobiļu uzstādīšanas vides, savukārt Z kodēšana palīdz identificēt saskarni un samazina nepareizas savienošanas risku.
◆ Paredzēts 10 Gb/s{1}}klases transportlīdzekļu tīkliem
PCM-ZC-0098 ir paredzēts datu pārraides prasībām līdz 10 Gb/s, un to var izmantot liela-datu-apjoma lietojumprogrammās, tostarp ADAS, autonomajā braukšanā, viedajās kabīnēs un ātrdarbīgos Automotive Ethernet tīklos.
Produktu displejs
Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-ZC-0098 izmanto H-MTD Z koda saskarni un 100 Ω ātrgaitas diferenciāļa arhitektūru. Tomēr atbilstošās savienotāju saimes vai līdzīga izskata negarantē pārošanos vai saziņu. Lai izvēlētos, ir jāpārbauda viss savienotāja daļas numurs, dzimums, kodējums, atslēga, bloķēšanas mehānisms, ūdensnecaurlaidīga struktūra, kabeļu grupa, kontaktdakša, PHY, protokols un mērķa datu pārraides ātrums.
Pirms ADAS kameru, radara moduļu, ECU, domēna kontrolleru vai Automotive Ethernet aprīkojuma pievienošanas ir jāapstiprina gan mehāniskā, gan elektriskā saderība ar ierīces-interfeisa definīciju un aizpildiet saites prasības. Saderību nekad nevajadzētu pieņemt tikai no termina "H-MTD interfeiss".
Tehniskās saderības paziņojums
PCM-ZC-0098 ir pasīvs kabeļa komplekts, kas nodrošina fizisku ceļu ātrgaitas diferenciālajiem signāliem. Tas neveic protokolu pārveidošanu, pārslēgšanu, pastiprināšanu vai signāla pārveidošanu.
Sasniedzamais datu pārraides ātrums ir atkarīgs no PHY iespējām, kabeļa garuma, savienotāja daudzuma, PCB maršrutēšanas, ievietošanas zuduma, atgriešanās zuduma, šķērsrunas, EMC apstākļiem un visa kanāla saites budžeta. Mehāniskā pārošanās un savienotāja joslas platums vien negarantē 10 Gbps sakaru savienojumu.
2 m, 5 m, 10 m vai garākām pielāgotajām versijām ir atkārtoti jāapstiprina visa kanāla veiktspēja, īpaši prasīgām lietojumprogrammām ar 2,5 GBASE-T1, 5 GBASE-T1 un 10 GBASE-T1.
Kā izvēlēties pareizo produktu?
Pārbaudiet savienotāja daļas numuru
Pirms atlases pārbaudiet visu ierīces{0}}puses savienotāja P/N, dzimumu, kodēšanas un savienošanas saskarni. PCM-ZC-0098 izmanto E6K14A-1CAZ5-Z un E6S14E-1CAZ5-Z savienotājus. Ja iekārtai ir atšķirīgs kodējums, dzimums, atslēgas vai korpusa struktūra, ir jāapstiprina mehāniskā saderība. Nekad neatpazīstiet H-MTD saskarni tikai pēc tās krāsas vai izskata.
Atlasiet mērķa datu pārraides ātruma kabeli
Saitēm, kas darbojas ar ātrumu 100 Mbps, 1 Gbps un 10 Gbps, ir atšķirīgas veiktspējas prasības. Izvēloties kabeļus, jāņem vērā PHY standarts, kabeļa garums, savienotāja daudzums, ievietošanas zudums un pilns saites budžets. 100 Ω pretestības novērtējums vien nepierāda, ka katrs kabelis ir piemērots vienam un tam pašam Automotive Ethernet datu pārraides ātrumam vai kanāla konfigurācijai.
Izvēlieties garumu atbilstoši uzstādīšanas attālumam
2 m versija ir piemērota tuvumā esošajiem aprīkojuma savienojumiem, savukārt 5 m un 10 m versijas atbalsta transportlīdzekļa maršrutēšanu starp-zonu vai no priekšpuses-līdz{5}}aizmugurei. Tā kā garāki kabeļi parasti palielina augstas-frekvences zudumus, pielāgotajām paplašinātajām versijām nepieciešama atkārtota signāla integritātes, ievietošanas zuduma, atgriešanas zuduma un pieejamās savienojuma robežas apstiprināšana paredzētajā datu pārraides ātrumā.
Izvēlieties Hidroizolāciju un ekranējumu videi
Ārējās, mitrās vai piesārņotajās vietās{0}}pārbaudiet gan ierīces saskarnes, gan kabeļa bloka blīvējuma dizainu. Vidēs, kurās ir kameras, radars, motori un spēka elektronika, ir jānovērtē arī ekranēšanas nepārtrauktība, zemējuma stratēģija un pilnīga transportlīdzekļa EMC veiktspēja. Kabelis pats par sevi nevar kompensēt nepiemērotu zemējumu, instalāciju vai sistēmas -līmeņa elektromagnētisko dizainu.
Pielāgošanas iespējas
↕ Kopējā kabeļa garuma pielāgošana
Ir pieejami standarta 2m, 5m un 10m garumi un pielāgotas versijas. Garākiem kabeļiem ir nepieciešama atkārtota zudumu, šķērsruna un pilnīga saites budžeta apstiprināšana.
□ H-MTD dzimuma pielāgošana
Ir pieejamas vairākas H-MTD dzimumu kombinācijas. Pirms pielāgošanas ir jānorāda pilns ierīces -sānu savienotāja daļas numurs, lai pārbaudītu pareizu mehānisko savienojumu.
◉ Kodēšanas un atslēgu pielāgošana
Kodēšanu un ievadīšanu var pielāgot ierīces saskarnei. Izvēloties, ir jāievēro viss savienotāja daļas numurs, lai nodrošinātu identifikāciju un novērstu neatbilstību.
⚙ Savienotāju kombinācijas pielāgošana
H-MTD var kombinēt ar citām-ātrdarbīgām saskarnēm testēšanai vai pielāgošanai. Šīs pasīvās siksnas nodrošina fiziskus savienojumus, bet nepārvērš sakaru protokolus.
⌘ Kabeļu un ekranēšanas pielāgošana
Kabeļu un ekranēšanas struktūras var pielāgot datu pārraides ātruma, garuma un EMC prasībām, kam seko atkārtota pretestības un augstas -frekvences zudumu pārbaude.
◇ Prototips, testēšana un projekta{0}}līmeņa pielāgošana
Tiek atbalstīta prototipu, HIL un ražošanas siksnu izstrāde. 10 Gbps-klases lietojumprogrammām ir ieteicama sistēmas-līmeņa validācija, izmantojot faktisko ECU, PHY un visu kanālu.
Produkta FAQ
Kas ir PCM{0}}ZC-0098?
PCM-ZC-0098 ir ūdensizturīgs H-MTD Z-koda vīrs-līdz-automobiļu ātrgaitas-datu pagarinājuma kabelis, izmantojot Rosenberger H-MTD savienotājus un G&G 2SPEED Ethernet 251 shield 251 shield Ethernet diferenciālā datu savienojamība un saites paplašinājums starp automobiļu elektroniskajām ierīcēm.
Vai PCM{0}}ZC-0098 atbalsta 10 Gb/s?
Saskaņā ar pašreizējo produkta specifikāciju kabeļa komplekta mērķis ir datu pārraide līdz 10 Gbps. Tomēr tas, vai visa sistēma var izveidot un droši uzturēt 10 Gbps saiti, ir atkarīgs arī no PHY, kabeļa garuma, PCB konstrukcijas, savienotāju skaita un visa kanāla signāla integritātes.
Vai to var tieši savienot ar katru H-MTD Z-koda ierīci?
Saderību nevar noteikt tikai pēc termina "H-MTD Z kods". Ir jāpārbauda arī viss savienotāja P/N, dzimums, atslēga, korpuss, savienojuma interfeiss un ierīces tapu piešķiršana.
Vai šis kabelis var pārvērst vienu protokolu citā?
Nē. PCM-ZC-0098 ir pasīvs ātrdarbīgs-kabeļu komplekts bez PHY, slēdža, pārveidotāja vai aktīvas signāla apstrādes shēmas. Tās galvenā funkcija ir fiziska savienojamība un diferenciālā signāla pārraide, nevis protokola konvertēšana.
Kā izvēlēties starp 2m, 5m un 10m?
Garums jāizvēlas atbilstoši faktiskajam maršrutēšanas attālumam starp ierīcēm, vienlaikus pieļaujot saprātīgu uzstādīšanas rezervi. Liela ātruma lietojumprogrammām nav ieteicams izvēlēties nevajadzīgi garu kabeli, jo lielāks garums parasti rada lielākus augstas{2} frekvences zudumus.
Vai H{0}}MTD dzimumu vai kodējumu var mainīt?
Alternatīvas dzimuma vai kodēšanas konfigurācijas var novērtēt atbilstoši ierīces{0}}sānu saskarnei, taču pirms pielāgošanas ir jānorāda viss savienotāja P/N. Dažādi dzimumi, kodi un atslēgu izkārtojumi var ietvert dažādas mehāniskās savienošanas attiecības, un tos nevajadzētu izvēlēties, pamatojoties tikai uz savienotāja krāsu vai izstrādājuma fotogrāfijām.
