TNC vīrišķais–N vīrišķais RG58 RF koaksiālais kabelis:
Funkcijas Lietojumprogrammas un atlases rokasgrāmata
Uzziniet, kā TNC vīrieša–N vīrieša RG58 RF koaksiālais kabelis apvieno 50 omu pretestības RG58 koaksiālās konstrukcijas apzeltītus kontaktus un VSWR zem 1,5, lai nodrošinātu uzticamu RF signāla pārraidi starp radioiekārtu antenu bezvadu sakaru termināliem un RF moduļiem. Šajā rokasgrāmatā ir apskatīta izstrādājuma struktūras izvēles un lietojumprogrammu pielāgošanas saderība.

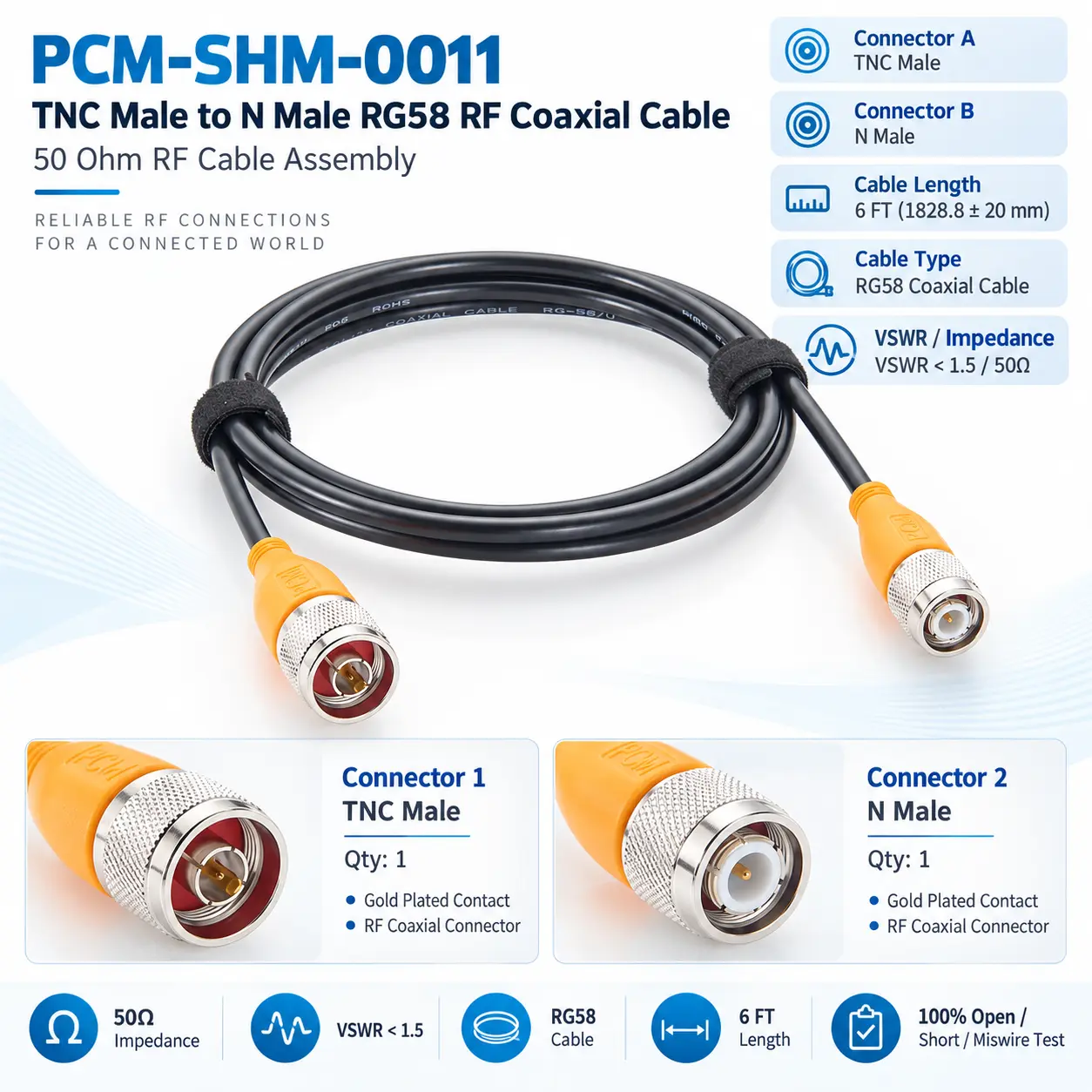

Ātra produkta ieviešana
| Produkta nosaukums: | TNC vīrišķais-N vīrišķais RG58 RF koaksiālais kabelis |
| Premier Cable P/N: | PCM-SHM-0011 |
| Savienotājs A: | TNC vīrietis |
| Savienotājs B: | N Vīrietis |
| Kabeļa veids: | RG58 koaksiālais kabelis |
| Produkta kategorija: | RF koaksiālais kabelis |
| Kabeļa garums: | 6 FT |
| Raksturīgā pretestība: | 50Ω |
| Kontaktu pārklājums: | Apzeltīts |
| VSWR: | ＜1.5 |
TNC uz N integrētais kabelis pret Adapter Plus atsevišķu kabeli
| Salīdzinājums | Integrēts TNC uz N RG58 kabelis | Adapter Plus atsevišķs kabelis |
| Interfeisa konvertēšana | Tiešs TNC savienojums ar N | Nepieciešams papildu adapteris |
| Uzstādīšana | Vienkāršāka kabeļa maršrutēšana | Vairāk instalējamo komponentu |
| Uzstādīšanas vieta | Kompaktāks | Garāks savienotāju kaudze |
| Apkope | Mazāk pārbaudāmo punktu | Vairāki savienojuma punkti |
| Lietojumprogrammas | OEM iekārtas, fiksētie kabeļi un apjoma projekti | Testēšana, pagaidu pārveidošana un interfeisa atkārtota izmantošana |
Kas ir TNC vīrieša–N vīrieša RG58 RF koaksiālais kabelis?
TNC vīrieša–N vīrieša RG58 RF koaksiālais kabelis ir 50 omu RF starpsavienojuma mezgls.
Tās pamatstruktūru var raksturot šādi:
TNC vīrieša savienotājs + RG58 50 omu koaksiālais kabelis + N vīrieša savienotājs
TNC vīrišķais gals savienojas ar aprīkojumu ar TNC iekšpuses interfeisu, savukārt N vīrišķais gals savienojas ar antenām RF ierīcēm vai bezvadu termināliem. RG58 koaksiālā struktūra uztur 50 omu pretestību un ekranējumu RF pārraides antenas paplašinājuma saskarnes pārveidošanai RF testēšanai un OEM savienojumiem.
Kā produkts darbojas
RF signāls, kas ienāk caur TNC savienotāju, virzās pa RG58 centrālo vadītāju un izmanto ārējo vairogu kā atgriešanās ceļu un elektromagnētisko ekranējumu.
Pēc tam tas caur N tipa savienotāju tiek izvadīts uz antenas RF moduli vai bezvadu ierīci. Signāla ceļam ir jāsaglabā 50 omu pretestības nepārtrauktība. Impedances neatbilstība var izraisīt atstarojumu lielākus stāvviļņus un samazināt pārraides efektivitāti, tāpēc ir jāpārbauda savienotāja tipa pretestības frekvence un sistēmas prasības.
.
Biežas RF kabeļa problēmas
Vairāki adapteri palielina savienojuma punktu uzstādīšanas vietu un uzturēšanas prasības.
Produkta pamatvērtība
PCM-SHM-0011
PCM{0}}HD-0011 galvenās priekšrocības var apkopot šādi:
◆ Integrētais savienojums vienkāršo RF sistēmas
Integrētā TNC vīrieša uz N vīrieša konstrukcija savieno dažādas RF saskarnes, tieši samazinot papildu adapterus un starpkabeļus. Tas palīdz samazināt savienojuma punktu skaitu un vienkāršo kabeļu ierīkošanu fiksēto iekārtu antenu sistēmās un OEM projektos.
◆ Uztur 50 omu RF pārraidi
Kabelis ir paredzēts 50 omu RF sistēmām un atbalsta signāla pārraidi starp saderīgu bezvadu antenu un RF aprīkojumu. Pareiza pretestības nepārtrauktība palīdz samazināt nevajadzīgus atstarojumus un uzturēt pastāvīgu sistēmas savienojumu.

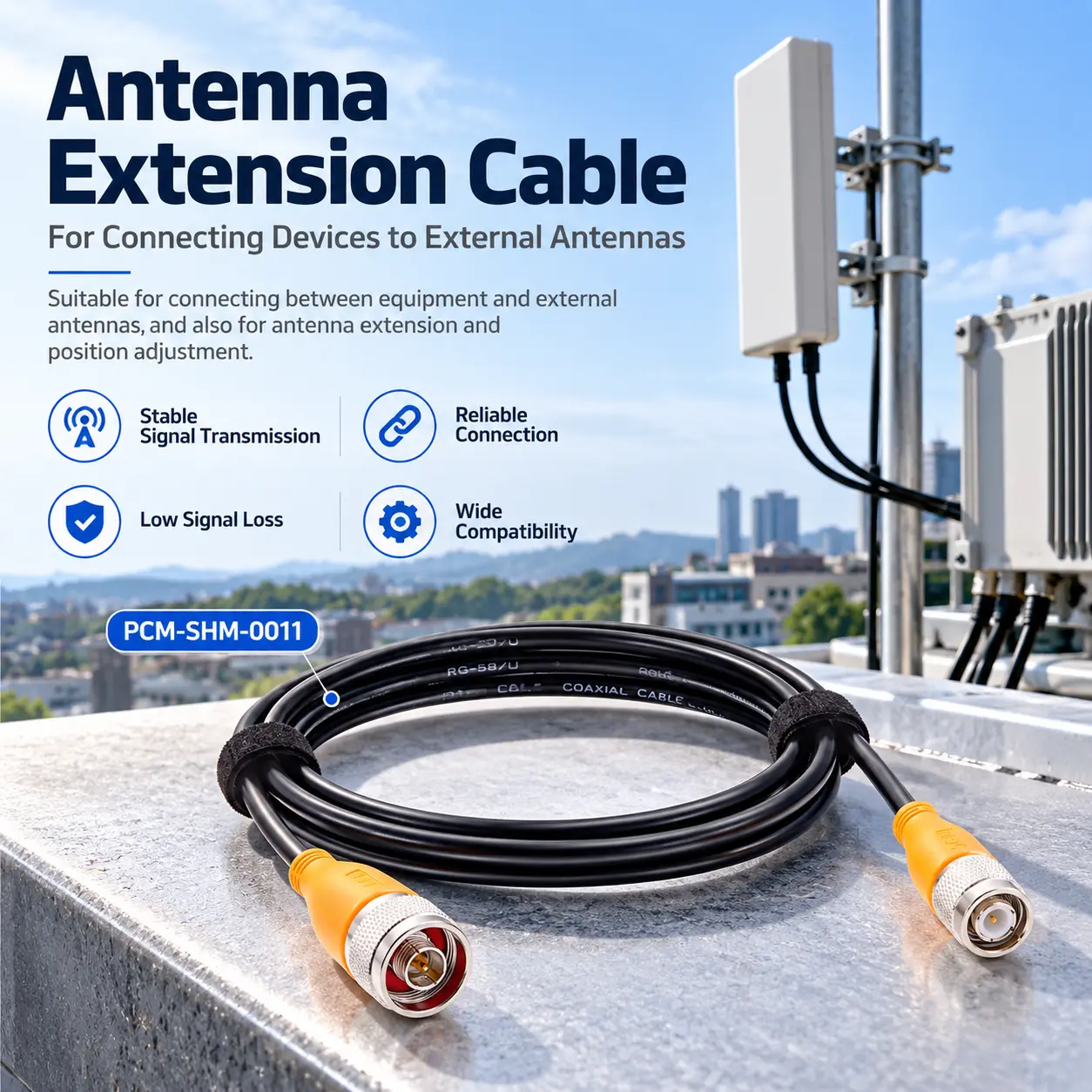

◆ Piemērots kabeļiem un antenas pagarināšanai
Standarta garums aptuveni 1,83 metri nodrošina daudzas iekārtas antenas savienojuma un pozicionēšanas vajadzībām, vienlaikus samazinot pagaidu kabeļu kombinācijas. Citus garumus var izvēlēties atbilstoši faktiskajam aprīkojuma izkārtojumam.
◆ Atbalsta OEM pielāgošanu un apjoma piegādi
OEM aprīkojuma un apjoma projektiem savienotāja tipa kabeļa garuma kabeļa specifikācijas un uzstādīšanas prasības var tikt pielāgotas Šo elementu integrēšana vienā RF kabeļa komplektā var vienkāršot iepirkuma montāžu un materiālu pārvaldību.

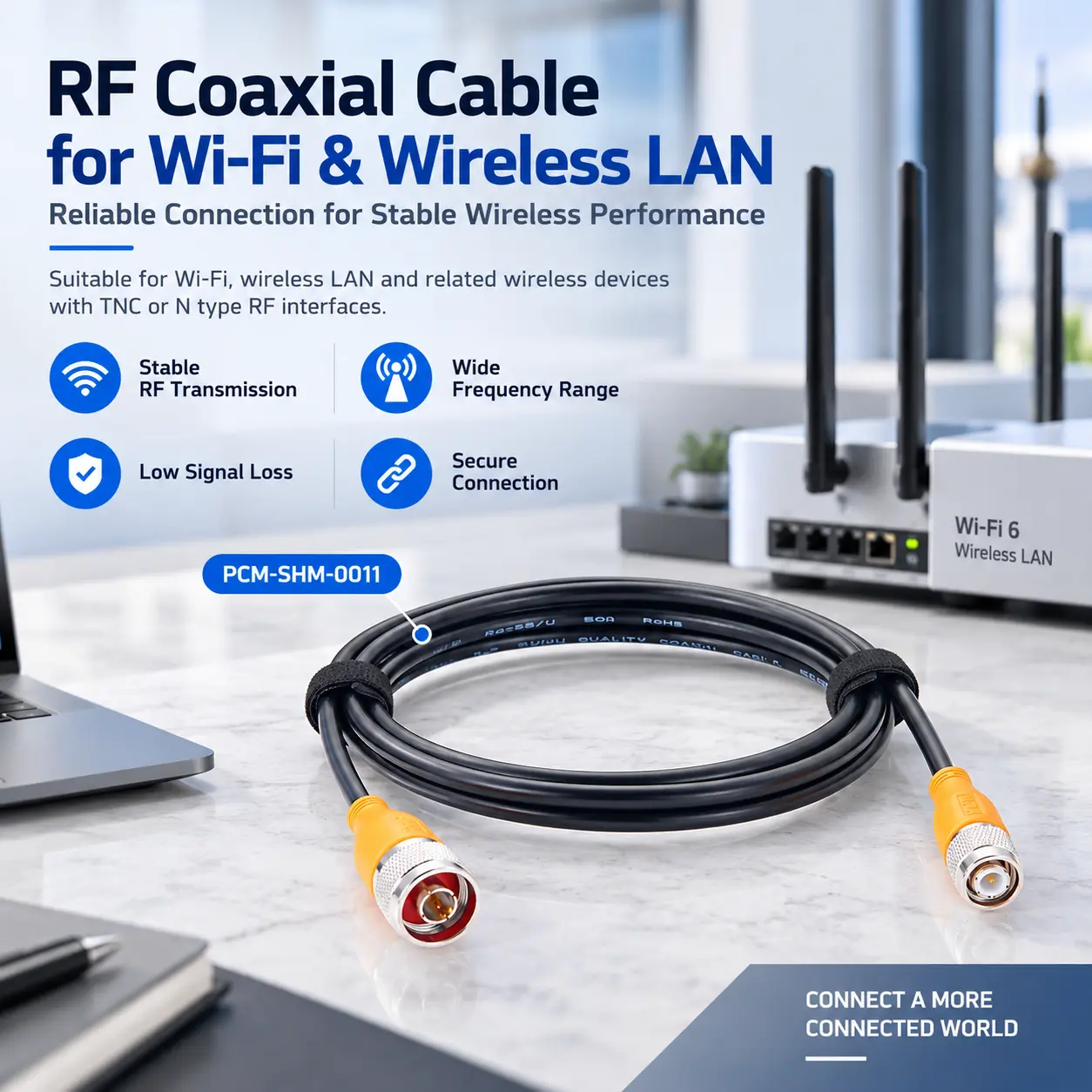

Produktu displejs

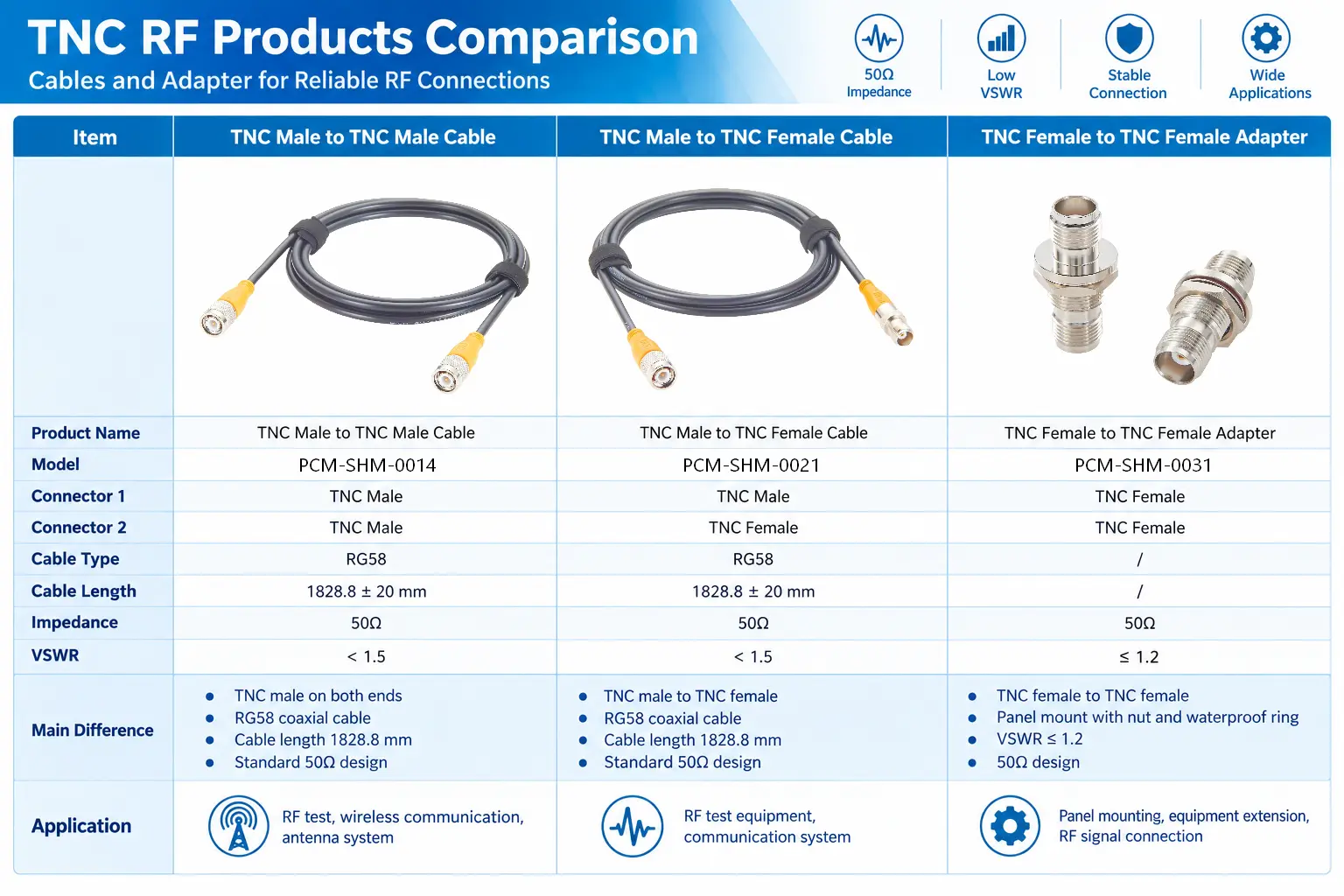

Līdzīgi produkti
Saderības paziņojums
Savienotāju un pretestības saderība
- Pirms iegādes apstipriniet, ka iekārta izmanto saderīgu TNC sievišķo interfeisu, pretējā puse izmanto N sievišķo interfeisu, un visa RF sistēma ir paredzēta 50 omu pretestībai. Fiziskā savienojuma atbilstība vien negarantē pretestības frekvences vai pārraides veiktspējas savietojamību.
Frekvences un vides prasības
- Jāpārbauda arī darba frekvences kabeļa garums, pieļaujamais ievietošanas zudums un uzstādīšanas vide. Augstfrekvences tālsatiksmes ūdensnecaurlaidīgiem, elastīgiem vai mehāniski prasīgiem lietojumiem, kabeļa komplekts ir jāizvēlas vai jāpielāgo atbilstoši aprīkojuma specifikācijām un pilnīgajām RF savienojuma prasībām.
Kā izvēlēties pareizo TNC uz N RF koaksiālo kabeli?
Apstipriniet savienotājus un sistēmas pretestību
Pārliecinieties, ka abos galos tiek izmantotas saderīgas TNC sievišķās un N iekšējās saskarnes, un pārbaudiet, vai aprīkojuma antena un pilns RF ceļš izmanto 50 omu pretestību.
Apstipriniet frekvences un pārraides zudumu
Novērtējiet RG58 kabeļa un savienotāja veiktspēju atbilstoši darbības frekvencei Augstākām frekvencēm un lielākiem attālumiem parasti ir jāpievērš lielāka uzmanība vājinājumam un kopējam ievietošanas zudumam.
Apstipriniet kabeļa garumu un uzstādīšanas izkārtojumu
Standarta garums ir aptuveni 1828,8 ±20 mm Izvēlieties kabeļa garumu atbilstoši aprīkojuma atstatumam un maršrutam, lai izvairītos no uzstādīšanas problēmām vai nevajadzīgiem RF zudumiem.
Apstipriniet vides un pielāgotās prasības
Āra industriālajiem vai mobilajiem lietojumiem apstipriniet ūdensizturību pret temperatūru, eļļas izturību, elastību un mehānisko izturību. Var norādīt arī pielāgotu savienotāju garumu un apvalkus.
Pielāgošanas iespējas
↕ Savienotāja opcijas
TNC, N tipa un citas RF savienotāju kombinācijas, orientācijas un dzimumus var pielāgot.
□ Kabeļa garums
Kabeļa garumu var pielāgot aprīkojuma atstatumam, korpusa izkārtojumam un antenas novietojumam.
◉ Koaksiālais kabelis
RG58 vai citus 50 omu kabeļus var izvēlēties pēc frekvences, zuduma un elastības vajadzībām.
⚙ Montāžas dizains
Taisnas, taisnleņķa{0}}un citas montāžas konstrukcijas var pielāgot ierobežotām telpām.
⌘ Etiķetes Iepakojums
Etiķetes, garuma marķējumus, iepakojumu un OEM informāciju var pielāgot liela apjoma pasūtījumiem.
◇ Apjoma piegāde
Specifikācijas var apstiprināt ar rasējumiem, MK vai paraugiem apjomam un ilgtermiņa piegādei{0}}.
Secinājums:
PCM-SHM-0010 TNC vīrieša–N vīrieša RG58 RF koaksiālais kabelis ir pabeigts 50 omu RF komplekts, kas apvieno savienotāja pārveidošanu, RF signāla pārraidi un aprīkojuma kabeļus.
Standarta 6 pēdu kabelim ir VSWR, kas ir mazāks par 1,5, un tas ir piemērots bezvadu aprīkojumam, antenām, RF moduļiem un OEM ierīcēm. Izvēloties, jāņem vērā savienotāja veids, pretestība, frekvence, garums, zudumi un instalācijas vide, kā arī pieejamas pielāgotas kabeļa opcijas.
Produkta FAQ
Vai tas der visām ierīcēm?
Ar savienotāju nosaukumiem vien nepietiek. Jāatbilst dzimumam, 50 omu pretestībai, frekvencei un uzstādīšanas nosacījumiem.
Kāds ir standarta garums?
standarta garums ir 1828,8 ±20 mm, aptuveni 1,83 metri vai 6 pēdas.
Vai garumu var pielāgot?
Kabeļa garumu var pielāgot atkarībā no aprīkojuma attāluma, maršrutēšanas un uzstādīšanas.
Ko nozīmē VSWR zem 1,5?
Zemāks VSWR parasti norāda uz labāku pretestības atbilstību un zemāku RF signāla atstarošanu.
Vai tas var pagarināt antenu?
To var izmantot antenas pagarināšanai, ja savienotāji, pretestība, frekvence un zudumi atbilst prasībām.
Vai ir pieejama OEM pielāgošana?
OEM apjoma piegādei ir pieejams savienotājs, garums, kabelis, marķējums un iepakojuma pielāgošana.
