6,35 mm TRS paneļa stiprinājuma stereo pagarinājuma kabelis:
Funkcijas Lietojumprogrammas un atlases rokasgrāmata
Uzziniet, kā 6,35 mm 1/4 collas TRS paneļa stiprinājuma stereo pagarinājuma kabelis apvieno TRS spraudni, D tipa paneļa stiprinājuma sieviešu ligzdu, 350 ± 20 mm kabeļa garumu, PVC apvalku un zeltītus kontaktus profesionālai audioiekārtai, ierakstu sistēmām, skatuves audio, mikseriem un pielāgotiem korpusiem.
Ātra produkta ieviešana

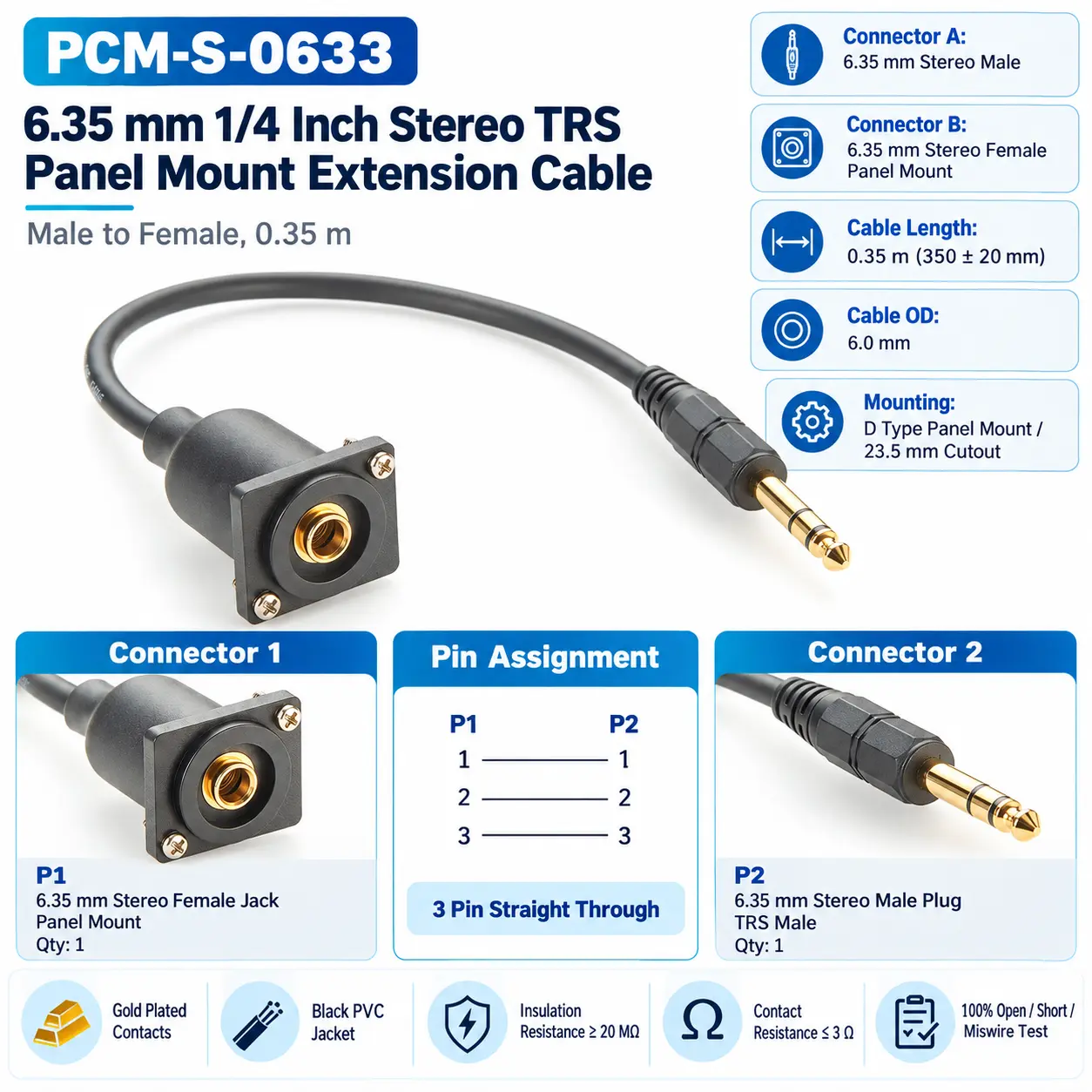

| Produkta nosaukums | 6,35 mm 1/4 collas stereo TRS paneļa stiprinājuma pagarinātājs |
| Premier Cable P/N | PCM-S-0633 |
| Savienotājs A | 6,35 mm stereo spraudnis |
| Savienotājs B | 6,35 mm stereo sieviešu domkrats, paneļa stiprinājums |
| Produkta garums | 350 ± 20 mm |
| Montāžas veids | D tipa paneļa stiprinājums |
| Paneļa izgriezuma izmērs | 23,5 mm |
| Kontaktu pārklājums | Apzeltīts |
| Kabeļu konstrukcija | (60/0.08 BC + PE1.65) × 2C + KOKVILNA + ARĪPAPĪRS + BD |
PCM{0}}S-0633 pret standarta TRS pagarinātāja kabeli
| Salīdzinājums | PCM-S-0633 paneļa stiprinājums | Standarta TRS kabelis |
|---|---|---|
| Paneļu montāža | Fiksēta instalācija | Parasti Nē |
| Interfeisa pozīcija | Fiksēts uz paneļa | Pārvietojas ar kabeli |
| Mehāniskā stabilitāte | Samazina savienotāja spriegumu | Kabelis iztur spriedzi |
| Uzstādīšana |
Tīrs un sakārtots |
Pamata paplašinājums |
| Lietojumprogrammas | Profesionāla audio un korpusi | Vispārējs audio paplašinājums |
Kas ir 6,35 mm TRS paneļa stiprinājuma pagarinātājs?
6,35 mm TRS paneļa stiprinājuma pagarinātājs ir pasīvs audio starpsavienojumu komplekts.
Tas nepastiprina, neatšifrē un nepārveido audio formātu. Tā vietā tas paplašina 6,35 mm TRS interfeisu no iekšējas vai grūti pieejamas vietas līdz aprīkojuma panelim atbilstoši noteiktai vadu attiecībai.
Standarta izstrādājumā tiek izmantots atbilstošs taisnais vads starp TRS vīrišķo spraudni un TRS sieviešu ligzdu. Tāpēc tas būtībā ir saskarnes pārvietošanas produkts, nevis audio pārveidotājs.
Strukturālās priekšrocības
Ja pastiprinātāja, audio interfeisa, kontrollera vai pielāgota aprīkojuma 6,35 mm interfeiss atrodas korpusa iekšpusē vai neērtā vietā, šis kabelis tiek savienots caur TRS spraudni un pārvieto D tipa paneļa stiprinājuma sieviešu ligzdu pieejamā vietā.
Šī struktūra atdala iekšējos vadus no ārējiem savienojumiem, novērš biežu korpusa atvēršanu un samazina kabeļa spriegumu uz iekšējām saskarnēm. Tas ir piemērots plauktu aprīkojumam, profesionālām audio sistēmām, pastiprinātājiem, skatuves interfeisa kastēm un pielāgotām instalācijām.
Bieži uzdotie jautājumi par audio kabeļiem
Produkta pamatvērtība
PCM-S-0633
PCM{0}}S-0633 galvenās priekšrocības var apkopot šādi:
◆ Interfeisa pārvietošana
Ar aptuveni 350 mm kabeļa garumu izstrādājums pārvieto slēptās vai iekšējās 6,35 mm TRS saskarnes uz paneli, nodrošinot savienojumu, testēšanu un apkopi, neatverot korpusu.
◆ Iekārtu integrācija
D tipa paneļa stiprinājuma struktūra nodrošina organizētu paneļa izkārtojumu un tīrāku interfeisa integrāciju. Tā ir piemērota profesionālam audio aprīkojumam, statīvu sistēmām, OEM produktiem un pielāgotiem korpusiem.
◆ Savienojuma stabilitāte
#4-40 UNC skrūvju un uzgriežņu aparatūra droši nostiprina TRS domkratu, samazinot kustību un kabeļa spriegumu. PVC veidne aizsargā kabeļa izejas zonu, lai uzlabotu ilgtermiņa uzticamību.
◆ Uzticams signāla savienojums
Apzeltītie kontakti palīdz uzlabot oksidācijas un korozijas izturību, nodrošinot stabilus savienojumus. 350 ± 20 mm īsa kabeļa dizains ir piemērots iekšējai aprīkojuma elektroinstalācijai ar samazinātām kabeļa vietas prasībām.

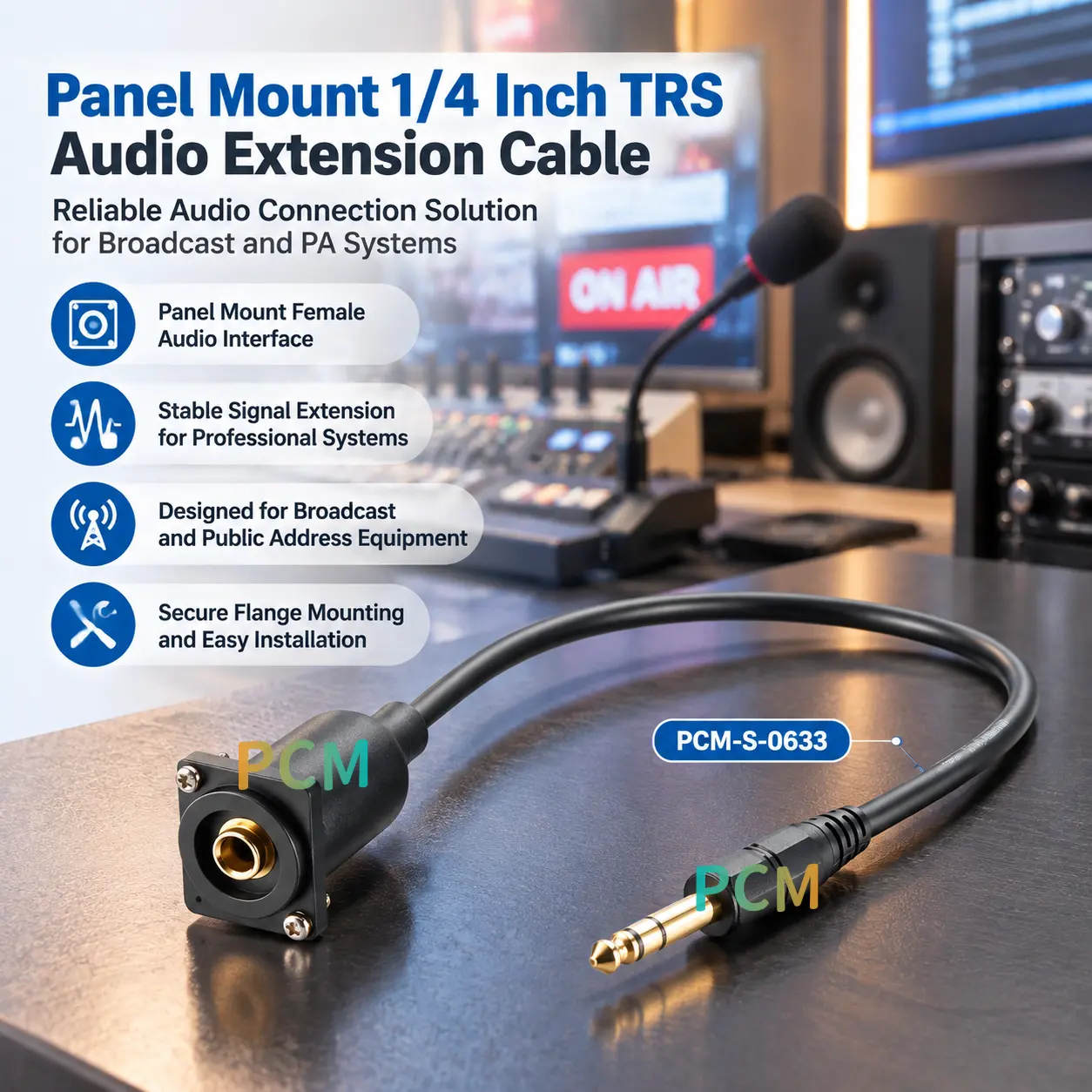

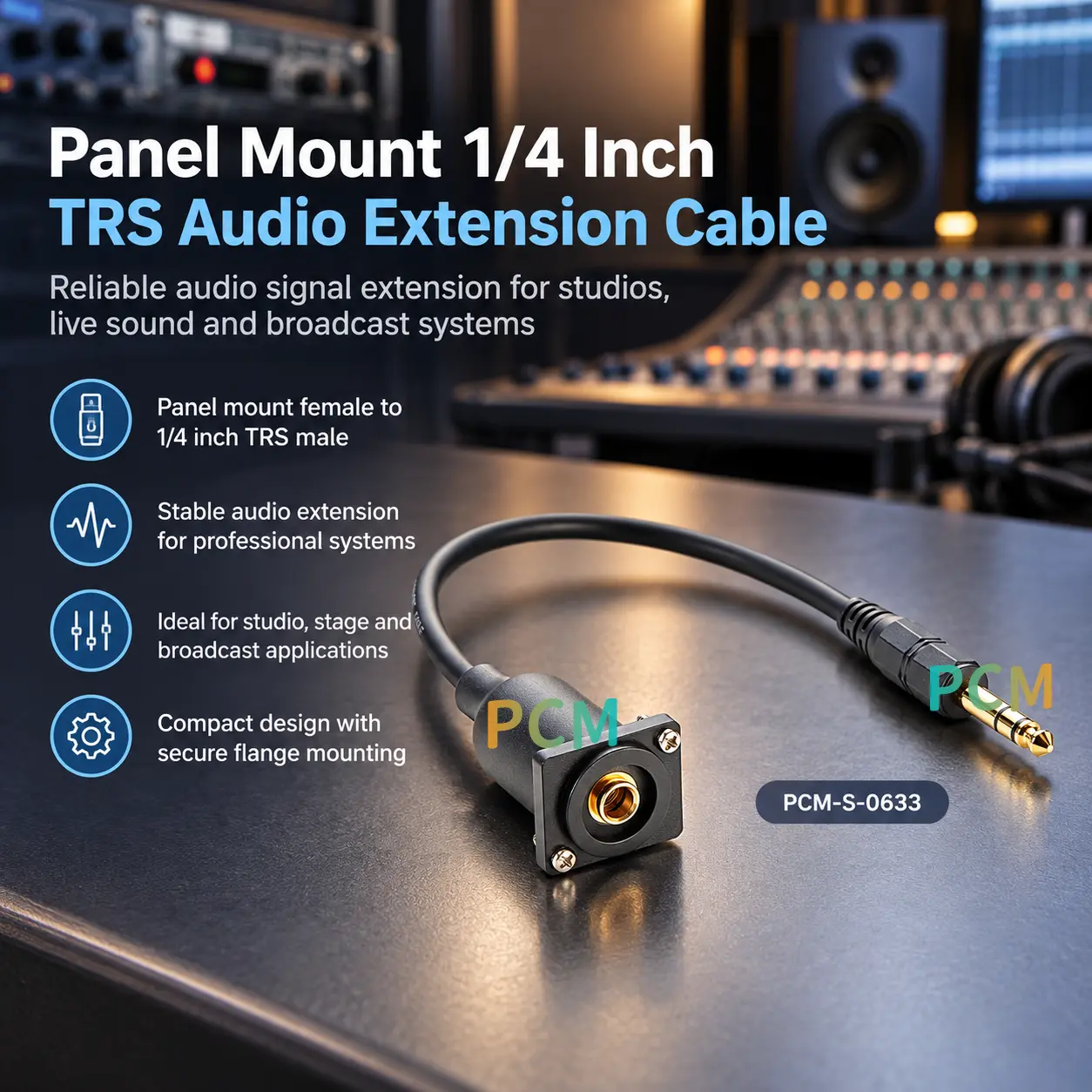

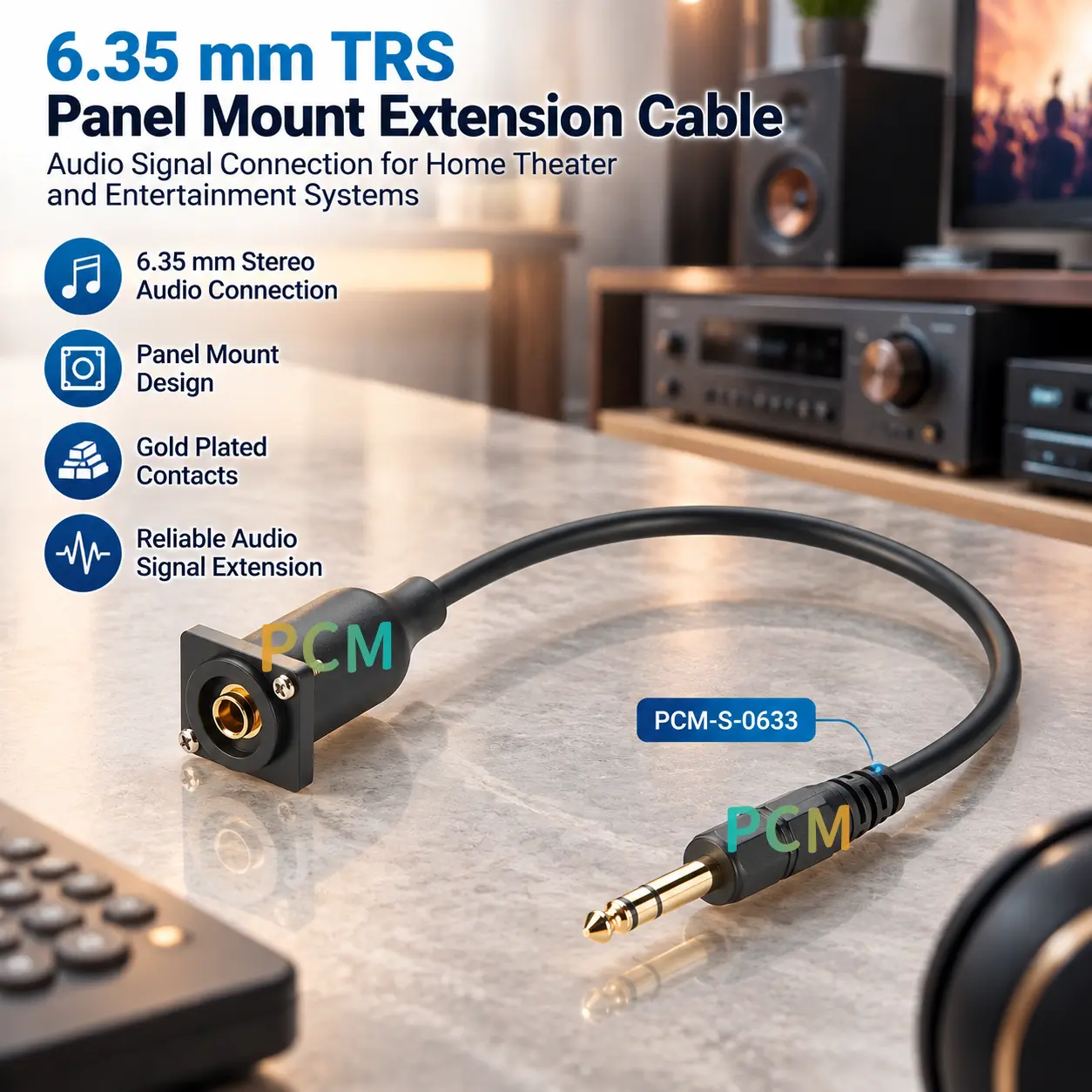

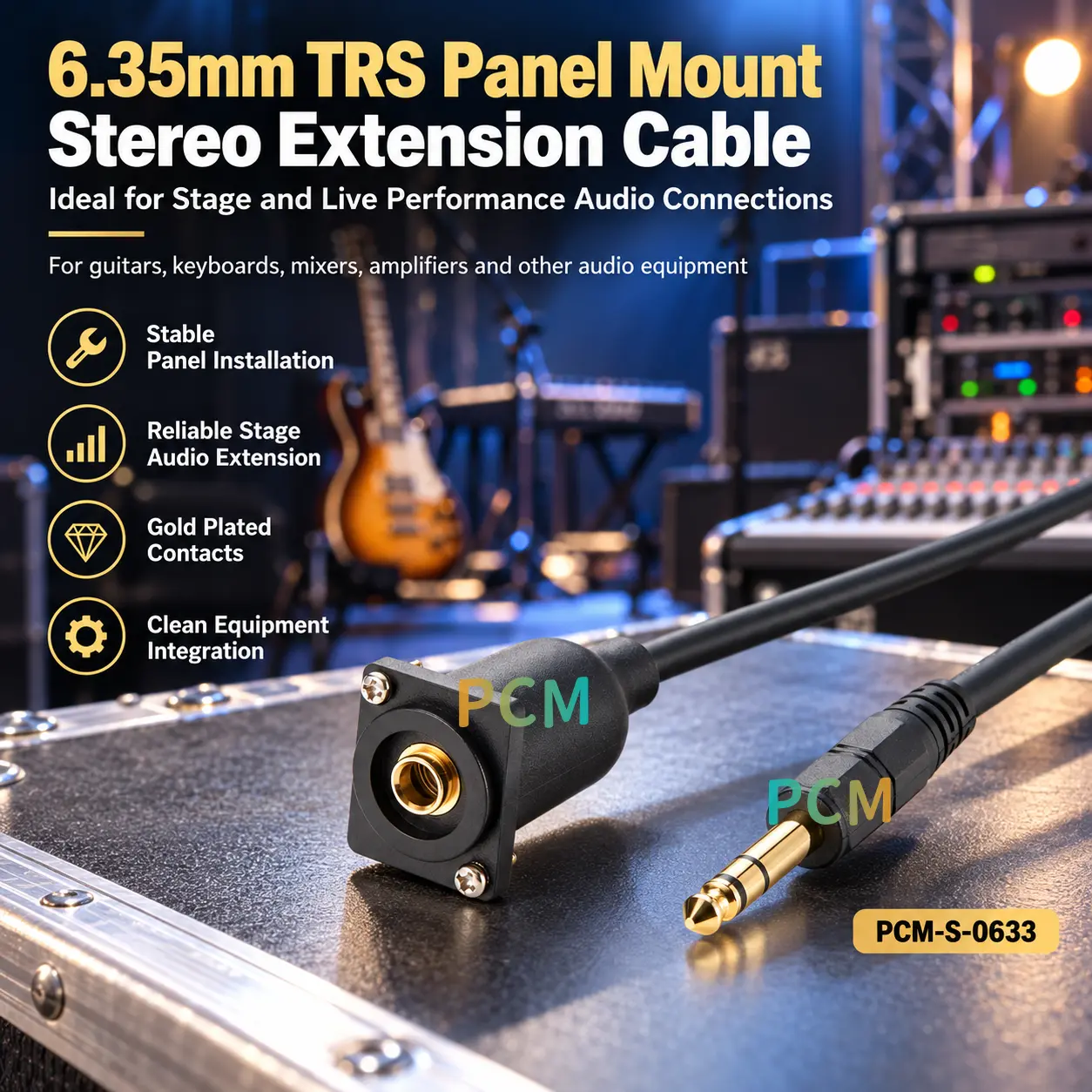

Produktu displejs
Līdzīgi produkti
Saderības paziņojums
Interfeisa un signālu saderība
- Šim izstrādājumam tiek izmantota 6,35 mm TRS vīrišķā līdz TRS sievišķā struktūra ar taisnu uzgaļa, gredzena un uzmavas vadu. Fiziskais savienojums negarantē funkcionālo saderību, jo TRS var izmantot stereo audio, līdzsvarotu audio vai īpašām shēmām. Pirms lietošanas pārbaudiet savienotāja veidu, kontaktdakšas un signāla prasības.
Montāžas un pielāgošanas saderība
- Pirms lietošanas pārbaudiet D tipa paneļa montāžas izmēru, aptuveni 23,5 mm atvērumu, paneļa biezumu, montāžas atstarpi un 350 ± 20 mm kabeļa garumu. Ja sprauds, montāžas struktūra vai kabeļa garums atšķiras, iesniedziet rasējumus vai paraugus, lai ražotājs pielāgotu novērtējumu.
Kā izvēlēties pareizo 6,35 mm TRS paneļa stiprinājuma pagarinātāju?
Kā apstiprināt saskarnes veidu?
Apstipriniet, ka iekārta izmanto 6,35 mm TRS trīs kontaktu saskarni. Nevērtējiet tikai pēc izmēra. Pārbaudiet uzgaļa, gredzena un uzmavas definīcijas, lai izvairītos no funkcionālās nesaderības.
Kā apstiprināt uzstādīšanas nosacījumus?
Pārbaudiet D tipa paneļa struktūru, 23,5 mm atvērumu, paneļa biezumu un atstarpi aizmugurē, lai nodrošinātu pareizu savienotāja, skrūves un kabeļa uzstādīšanu.
Kā apstiprināt līnijas vadītāja prasības?
Standarta garums ir 350 ± 20 mm daudziem īsiem iekšējiem savienojumiem. Īpaša maršruta vai nepietiekama attāluma gadījumā ir jāņem vērā pielāgotais garums.
Kā apstiprināt lietojumprogrammas vidi?
Izvēlieties piemērotu struktūru atbilstoši aprīkojuma veidam, savienojuma biežumam un videi. OEM vai apjoma projektiem iepriekš sniedziet rasējumus, tapas un montāžas prasības.
Pielāgošanas iespējas
↕ Kabeļa garuma pielāgošana
Pielāgotus garumus, kas pārsniedz standarta 350 ± 20 mm, var novērtēt atbilstoši aprīkojuma attālumam un maršrutēšanas prasībām.
□ Pinout pielāgošana
Elektroinstalāciju var pielāgot atbilstoši uzgaļa, gredzena un uzmavas definīcijām ar apstiprinātu tapas piešķiršanu.
◉ Struktūras pielāgošana
Montāžas virzienu, fiksācijas metodi un mehāniskos izmērus var novērtēt dažādām iekārtām.
⚙ Pielāgoti vadi
Atkarībā no elastības, diametra un aizsardzības prasībām var izvēlēties dažādas kabeļa specifikācijas.
⌘ Izskata pielāgošana
OEM opcijas ietver krāsu, etiķetes, detaļu numurus, termiskās saraušanās zīmes un iepakojuma identifikāciju.
◇ OEM ražošanas pielāgošana
Vairumtirdzniecības un OEM ražošanu var atbalstīt, pamatojoties uz apstiprinātiem rasējumiem, paraugiem un specifikācijām.
Secinājums:
PCM-S-0633 6.35mm TRS vīrišķā uz sievišķā D tipa paneļa stiprinājuma pagarinātāja kabelis pārvieto iekšējās vai neērtās TRS saskarnes pieejamā paneļa pozīcijā. Tam ir 350 ± 20 mm melns PVC kabelis, apzeltīti kontakti, D tipa paneļa ligzda un #4-40 UNC montāžas aparatūra.
Piemērots profesionālām audio iekārtām, pastiprinātājiem, mikseriem un pielāgotiem korpusiem, ar pinout, montāžas un kabeļa prasībām, kas ir pārbaudītas pirms pielāgošanas vai apjoma ražošanas.
Produkta FAQ
Vai tas ir savietojams ar visām TRS ierīcēm?
Saderību nevar noteikt tikai pēc 6,35 mm TRS nosaukuma. Pārbaudiet savienotāja veidu, galu, gredzenu, uzmavas definīcijas, tapas un aprīkojuma funkciju.
Vai TRS vienmēr nozīmē stereo?
Nē. TRS nosaka tikai trīs kontaktu struktūru, un to var izmantot stereo, balansētā mono vai īpašām shēmām.
Vai tas pārvērš audio signālus?
Nē. Tas ir pasīvs taisnstūrveida pagarinātājs, kas pagarina tikai esošo uzgaļa, gredzena un uzmavas vadu.
Kabeļa garums un montāžas izmērs?
Standarta garums ir 350 ± 20 mm ar aptuveni 23,5 mm paneļa atvērumu. Pirms uzstādīšanas pārbaudiet montāžas izmērus.
Vai ir pieejama pielāgošana?
Pielāgošana ir pieejama kabeļa garumam, tapai, montāžas struktūrai un izskatam. OEM projektos jānodrošina rasējumi un specifikācijas.
Kāpēc pirms ražošanas jāapstiprina paraugi?
Paneļa uzstādīšana ietver saskarnes, izmēru, telpas un vadu savietojamību. Parauga apstiprināšana palīdz samazināt riskus pirms masveida ražošanas.
