XT60 apļveida panelis-Piemontējiet strāvas pagarinātāja kabeli: funkcijas, lietojumprogrammas un izvēles rokasgrāmata

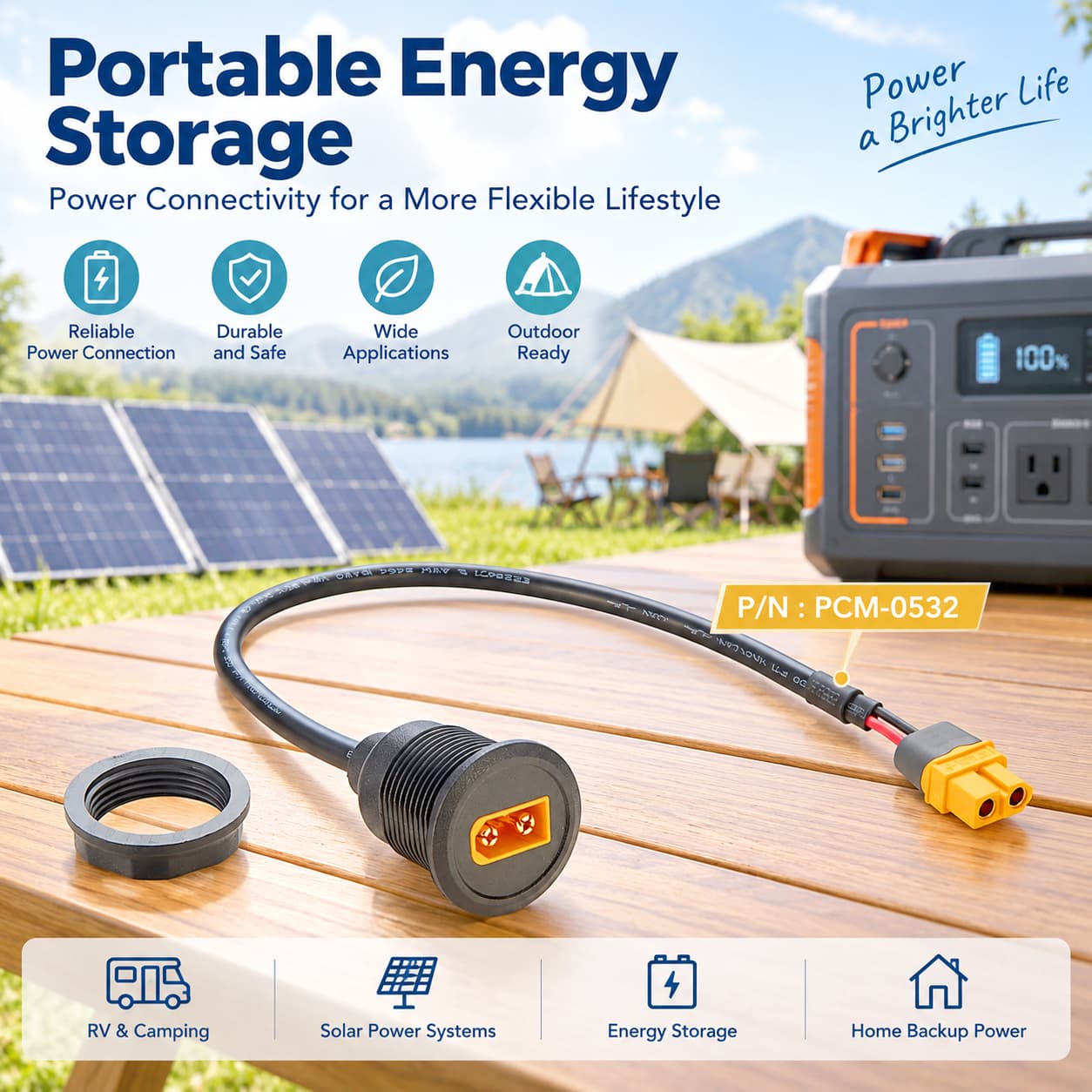

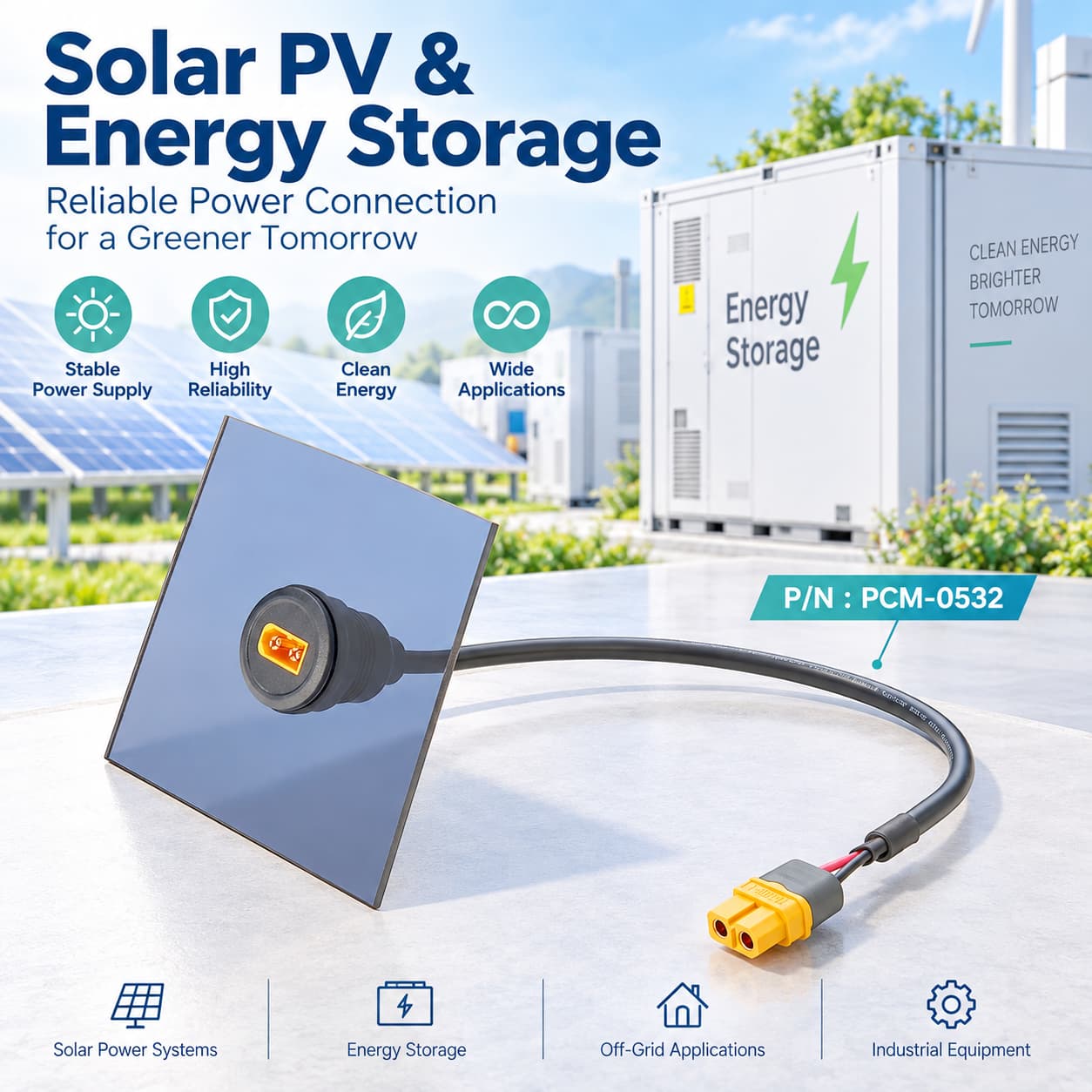

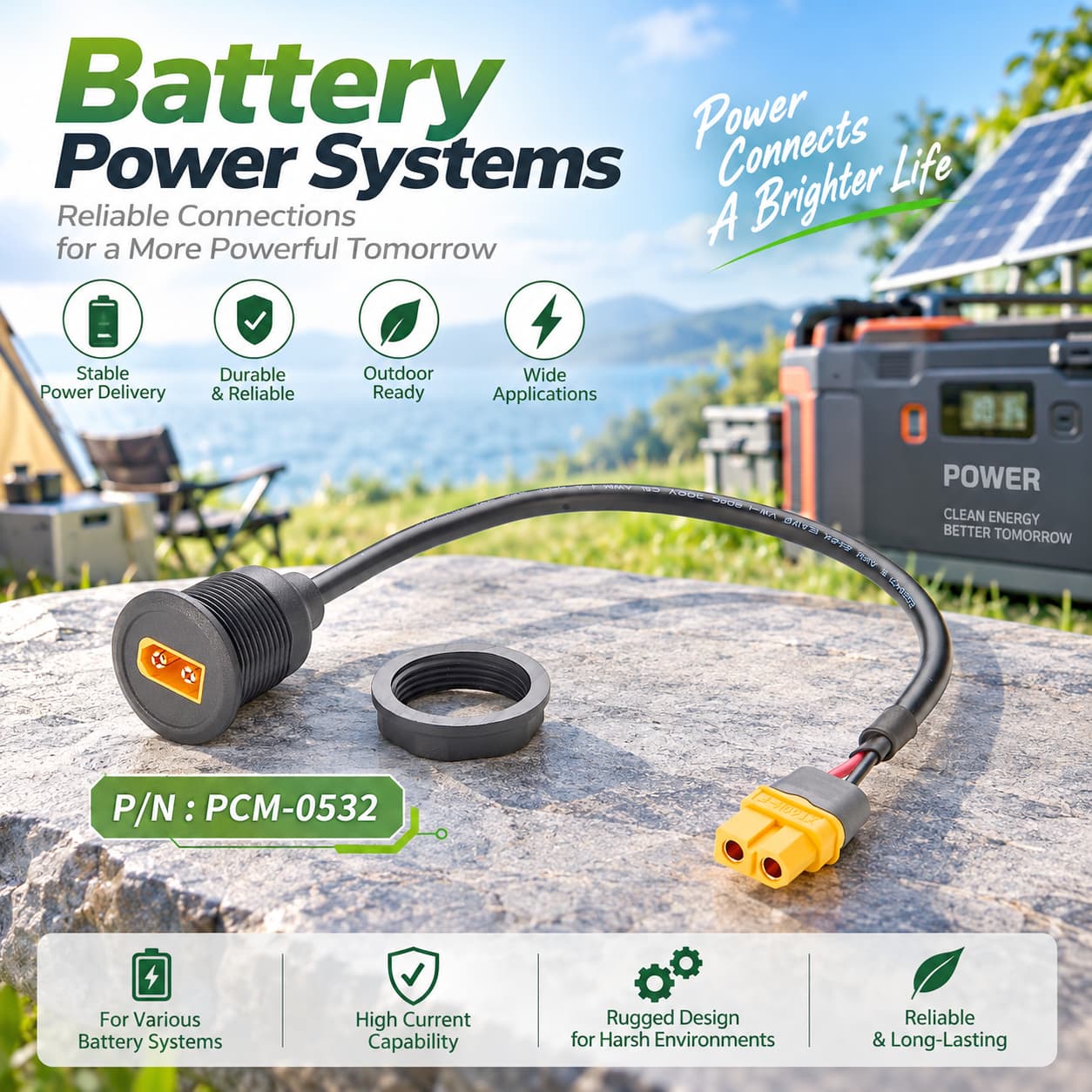

PCM-0532 ir XT60 apļveida paneļa-montāžas līdzstrāvas pagarinātāja kabelis ar paneļa -puses XT60 vītni un kabeļa-puses XT60 savienotāju ar 16AWG 2-dzīslu UL2464 PVC kabeli, aptuveni 6 mm standarta OD un 300 mm. Sarkanie pozitīvie un melnie negatīvie vadītāji vienkāršo identifikāciju un apkopi, savukārt fiksētā paneļa interfeiss atbalsta saules akumulatoru, pārnēsājamas spēkstacijas, akumulatoru sistēmas, mobilo apgaismojumu, barošanas kastes un citas zemsprieguma līdzstrāvas iekārtas.
Šis raksts koncentrējas uzPCM-0532 XT60 apļveida paneļa stiprinājuma strāvas pagarinājuma kabelisun izskaidro inženiertehniskās attiecības starp XT60 līdzstrāvas barošanas saskarnēm, apļveida paneļa montāžu, 16AWG divu-dzīslu strāvas kabeli, UL2464 PVC konstrukciju, polaritātes pārvaldību, saules enerģijas sistēmām un pārnēsājamu enerģijas-uzglabāšanas aprīkojumu.
Parastais XT60 pagarinātājs galvenokārt nodrošina kabeļa savienojumu starp divām ierīcēm. PCM-0532 atbilst papildu prasībai: XT60 interfeisa pārveidošana par fiksētu aprīkojuma barošanas portu.
Nostiprinot XT60 vīrieša saskarni ar barošanas bloku, vadības korpusu, enerģijas-uzglabāšanas bloku vai cita aprīkojuma korpusu, komplekts izveido sakārtotu ārējo līdzstrāvas barošanas portu. Iekšēji 300 mm kabelis tiek savienots ar XT60 sievišķo interfeisu vai atbilstošo barošanas moduli.
Tāpēc tas ir ne tikai XT60 pagarinātājs, bet arī apaneļa-montāžas līdzstrāvas barošanas starpsavienojuma risinājumsaprīkojuma integrācijai.
Ātra produkta ieviešana
PCM-0532 izmanto apļveida panelī uzstādītu XT60 vīrišķo savienotāju kā fiksēto aprīkojuma saskarni ar XT60 sievišķo savienotāju iekšējā kabeļa pusē.
Abas saskarnes ir savienotas, izmantojot 16AWG divu-dzīslu UL2464 PVC kabeli ar aptuveni 6 mm ārējo diametru. Standarta garums ir 300 mm, un ir pieejami pielāgoti garumi atbilstoši iekšējā aprīkojuma izkārtojumam.
| Produkta nosaukums | XT60H-M paneļa stiprinājums uz XT60H-F strāvas pagarinājuma kabeli |
| P1 interfeiss | XT60 H-M |
| P2 interfeiss | XT60 H-F |
| Stiepļu stienis | UL2464 16AWG x 2C |
| Stieples ārējais diametrs | OD 6,0 mm |
| 300 + 15 mm | 300 + 15 mm |
| Premier Cable P/N | PCM-0532 |
Kas ir XT60 apļveida paneļa stiprinājuma strāvas pagarinājuma kabelis?
XT60 ir izplatīts divu-polu līdzstrāvas barošanas interfeiss, ko plaši izmanto akumulatoru komplektos, RC, FPV, saules enerģijā un pārnēsājamā enerģijas krātuvē.
PCM-0532 pievieno apļveida paneļa-montāžas struktūru parastajai XT60 instalācijai, nostiprinot ārējo XT60 pie aprīkojuma korpusa un savienojot to caur 16AWG divdzīslu kabeli ar iekšējo barošanas moduli, kontrolieri vai akumulatoru.
Tas pārvērš brīvi{0}}piekārtu savienotāju par stabilu, apkalpojamu aprīkojuma barošanas saskarni.
Jaudas ceļš:
Ārējais XT60 → Panelis-Most XT60 → 16AWG kabelis → iekšējais XT60 → barošanas modulis
Kas ir UL2464 kabelis?
UL2464 ir vairāku-vadītāju AWM kabeļu veids, kurā parasti tiek izmantoti izolēti vadi ar PVC ārējo apvalku, un vēsturiskie reitingi parasti ir norādīti kā 80 grādi un 300 Vac.
PCM-0532 izmanto 16AWG divkodolu UL2464 kabeli pozitīvai un negatīvai līdzstrāvas pārvadei.
Atbilstība UL2464 kabeļa stilam nenozīmē, ka visa kabeļa komplektācija ir UL sertificēta; gatavā uzkabe ir jānovērtē atsevišķi.
Kopējās rūpnieciskās Ethernet problēmas
Kad strāvas kabelis iet tieši caur korpusu, vilkšana un atkārtota savienošana var pārnest mehāniskās slodzes uz PCB, akumulatoru vai strāvas spailēm. Panelī-uzmontēts XT60 fiksē saskarnes pozīciju, ļaujot korpusam absorbēt lielāku ārējo spēku un samazinot iekšējo vadu spriedzi.
Produkta pamatvērtība
PCM-0532
PCM-0532 ir XT60 paneļa stiprinājuma pagarinājums, kas paredzēts līdzstrāvas iekārtu integrācijai.
Standarta arhitektūrā ietilpst:
P1: apļveida panelis-uzmontēts XT60 cilvēks
P2: XT60 sieviete
Kabelis: 16AWG × 2C UL2464 PVC
Kabeļa OD: aptuveni . 6mm
Garums: 300mm
Pozitīvs: sarkans
Negatīvs: melns
Kad paneļa interfeiss ir uzstādīts uz iekārtas korpusa, tas var kalpot kā akumulatora ieeja, līdzstrāvas izeja vai iekšējais barošanas-pagarinājuma interfeiss, lai gan faktiskais ievades/izvades virziens ir jānosaka aprīkojuma ķēdes konstrukcijā.
Saderības paziņojums
Saderības pārbaude
PCM-0532 ir paredzēts XT60 līdzstrāvas barošanas sistēmām ar atbilstošu saskarni, dzimumu, spriegumu, strāvu, polaritāti un kabeļa mērītāju. Tas pats XT60 savienotājs negarantē elektrisko saderību. Pirms pievienošanas pārbaudiet darba spriegumu, nepārtrauktu/maksimālo strāvu, akumulatora tipu, polaritāti un aizsardzības shēmu, lai novērstu apgriezto polaritāti, pārstrāvu vai aprīkojuma bojājumus.
Tehniskās saderības paziņojums
16AWG nosaka vadītāja izmēru, nevis fiksētu drošas strāvas nominālu PCM-0532. Faktiskā strāvas jauda ir atkarīga no vadītāja konstrukcijas, kabeļa garuma, XT60 kontaktu pretestības, gala kvalitātes, apkārtējās temperatūras, siltuma izkliedes un darba cikla. Lietojumprogrammām ar lielu-strāvu ir jāveic pilnīga-instalācijas temperatūras paaugstināšanās testēšana, un UL2464 kabelis nenozīmē, ka visam komplektam ir UL sertifikāts.
Kā izvēlēties pareizo produktu?
Vispirms pārbaudiet XT60 dzimumu un polaritāti
Nepietiek ar apstiprinājumu, ka iekārta "izmanto XT60". Jādefinē arī nepieciešamā vīrieša/sievietes konfigurācija un pozitīvā/negatīvā polaritāte.
Pasūtot, norādiet savienojuma savienotāju, pozitīvo tapu, negatīvo tapu un aprīkojuma spriegumu.
Apgrieztā polaritāte var sabojāt aprīkojumu, tāpēc oficiālajam zīmējumam ir jākontrolē gala tapas piešķiršana.
Izvēlieties vadu mērītāju atbilstoši strāvai
16AWG ir piemērots daudziem līdzstrāvas{1}}instalācijas lietojumiem, taču galīgā piemērotība ir jānovērtē, ņemot vērā nepārtraukto strāvu, maksimālo strāvu, kabeļa garumu, temperatūras paaugstināšanos un darba ciklu.
Lielākas{0}}jaudas projektos var apsvērt lielāku vadītāju izmēru, ievērojot XT60 gala un paneļa-saderību.
Izvēlieties kabeļa garumu atbilstoši aprīkojuma izkārtojumam
PCM-0532 standarta garums ir 300 mm. Garāks kabelis palielina uzstādīšanas attālumu, bet arī palielina vadītāja pretestību un sprieguma kritumu.
Tāpēc kabeļa garumam ir jāatbilst gan mehāniskās-maršrutēšanas, gan elektriskās-veiktspējas prasībām, nevis vienkārši jāpadara pēc iespējas garāks.
Izvēlieties kabeļu un paneļu konstrukciju atbilstoši videi
UL2464 PVC apvalks nodrošina pamata izolāciju un mehānisko aizsardzību, bet "UL2464 + PVC" vien nenodrošina āra, UV-izturīgu, ūdensizturīgu vai IP67 veiktspēju visam PCM-0532 komplektam.
Ilgtermiņa-āra saules enerģijas vai kempinga lietojumiem papildus jādefinē UV, ūdens, temperatūras, paneļa-blīvējuma un vides{2}}pārbaudes prasības.
Pielāgošanas iespējas
↕ XT60 dzimuma pielāgošana
Pielāgojiet XT60 dzimumu kombinācijas, lai tās atbilstu aprīkojuma saskarnēm, savienojuma virzienam un polaritātei.
□ Vadu-mērierīces pielāgošana
Izvēlieties piemērotus vadu mērierīces, pamatojoties uz darba strāvu, kabeļa garumu, sprieguma kritumu un galu.
◉ Kabeļa-garuma pielāgošana
Standarta garums ir 300 mm; ir pieejami pielāgoti garumi ar pretestības un sprieguma krituma{1}}novērtējumu.
⚙ Kabeļa-materiāla pielāgošana
Kabeļa konstrukciju var izvēlēties atbilstoši temperatūras, elastības, nodiluma un darbības vides prasībām.
⌘ Panelis-Mountāta pielāgošana
Pielāgojiet paneļa biezumu, izgriezumu, montāžas virzienu un kabeļa -izejas konfigurāciju aprīkojuma integrācijai.
◇ Elektrisko testu pielāgošana
Kontaktpretestības-, sprieguma-krituma un temperatūras-paaugstināšanās testi var apstiprināt augstu-strāvas kabeļa veiktspēju.
Produkta FAQ
Vai XT60 "60" nozīmē PCM-0532 var nepārtraukti pārvadāt 60A?
Nē. Pilna vadu nepārtrauktas{1}}strāvas jauda ir atkarīga no savienotāja, 16AWG vadītājiem, gala, kabeļa garuma, apkārtējās temperatūras, siltuma izkliedes un pieļaujamā temperatūras paaugstināšanās. PCM-0532 nedrīkst automātiski reklamēt kā "60A nepārtrauktas-strāvas instalāciju" bez pabeigtas montāžas apstiprināšanas.
Kāda ir maksimālā strāva 16AWG?
Nav vienas maksimālās{0}}pašreizējās vērtības 16AWG, kas attiektos uz katru instalāciju. Nepārtrauktā strāva jānosaka, pamatojoties uz vadītāja materiālu, kabeļa garumu, temperatūru, instalācijas saišķiem, aprīkojuma telpu un pieļaujamo temperatūras paaugstināšanos.
Vai XT60 vīriešu un sieviešu galus var apgriezt pretējā virzienā?
Dzimuma konfigurāciju var pārveidot atbilstoši aprīkojuma saskarnei, taču savienotājus nevajadzētu vienkārši mainīt bez inženierijas pārbaudes. Ir jāapstiprina savienojuma saskarne, polaritāte, aprīkojuma ievades/izejas definīcija un drošības prasības.
Vai sarkans vienmēr ir pozitīvs un melns vienmēr ir negatīvs?
Standarta PCM-0532 dizains definē sarkanu kā pozitīvu un melnu kā negatīvu, taču oficiālajam rasējumam un elektriskajam testam ir jākontrolē galaprodukts. Lai noteiktu nezināmas instalācijas polaritāti, nevajadzētu izmantot tikai stieples krāsu.
Vai PCM-0532 ir piemērots saules enerģijas sistēmām?
To var izmantot saderīgiem līdzstrāvas savienojumiem saules enerģijas iekārtās vai starp tām, taču tas nepadara to līdzvērtīgu īpašajam PV kabelim vai nenodrošina fotoelementu sistēmas sertifikāciju. Ilgtermiņa-ārējai lietošanai nepieciešama arī UV, ūdens, temperatūras un vides prasību pārbaude.
