HSD 4+4 Pin Z Code Dual-Channel Data Cable: Funkcijas, lietojumprogrammas un atlases rokasgrāmata
PCM-ZC-0160 ir HSD 4+4 Pin Z Code divu-kanālu automobiļu ātrgaitas{11}}datu kabelis ar diviem HSD ligzdas interfeisiem abos galos, kas ir savietojams ar Rosenberger D4K10C-1D5A5 A5-Z un dacared dažādiem augstiem Ω-Z un Dacared Ω. datu saites. Atbalstot DC–2GHz un -40 grādi līdz +105 grādu darbību, tas apvieno ekranēšanu, mehānisko kodēšanu, drošu bloķēšanu un augstu kabeļa aizturi ADAS kamerām, digitālajām kabīnēm, automobiļu displejiem, informācijas un izklaides, LVDS un ātrgaitas automobiļu elektroniskajiem starpsavienojumiem.
Kas attiecas uz šo rakstu?
Automobiļu elektroniskajām arhitektūrām attīstoties no tradicionālajām izplatītajām ECU uz domēna kontrolleriem, zonālajām arhitektūrām un centrālo skaitļošanu, kamerām, displejiem, informācijas un izklaides sistēmas galvenajām ierīcēm un datu apstrādes moduļiem ir jāapmainās ar arvien lielāku ātrdarbīgu datu apjomu. Tāpēc kabeļu komplekti vairs nav vienkārši mehāniski starpsavienojumi; tie ir kļuvuši par svarīgiem komponentiem, kas ietekmē signāla integritāti, EMC, sistēmas uzticamību un transportlīdzekļa vadu efektivitāti.
Šajā rakstā galvenā uzmanība ir pievērsta Premier Cable PCM-ZC-0160 HSD 4+4 Pin Z Code divu-kanālu ātrgaitas-datu kabelim un sistemātiski analizēti HSD interfeisa pamati, divu{8}}kanālu arhitektūra, mehāniskā diferenciālā pārraide, 100 Ω diferenciālpārvades un lietojumprogrammu riski, Dacar Codes 535 savienošanas kabelis. pielāgošanas iespējas, palīdzot inženieriem, pircējiem un sistēmu integratoriem precīzāk izprast un atlasīt automobiļu ātrgaitas datu kabeļu komplektus.
Ātra produkta ieviešana

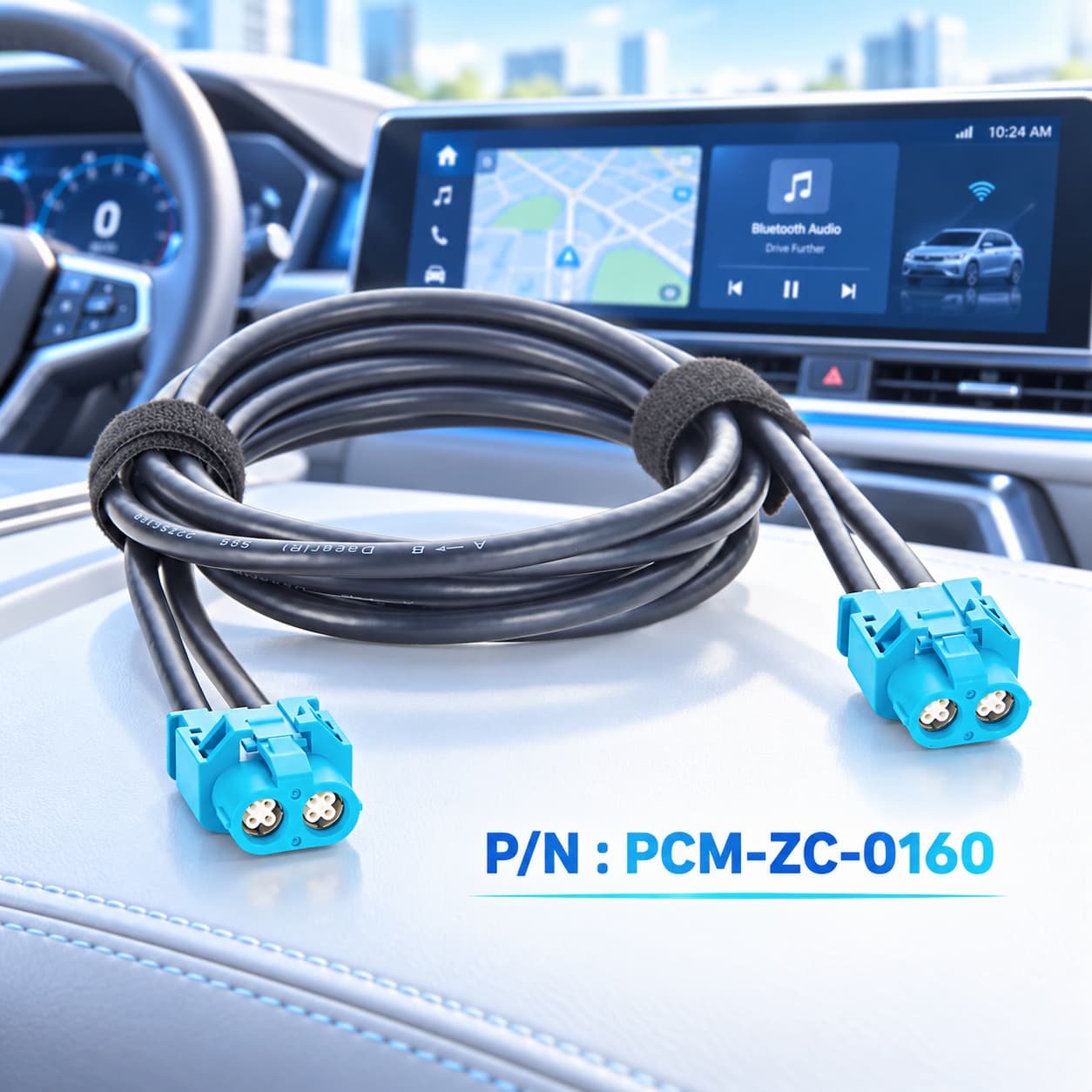

PCM-ZC-0160 izmanto HSD 4+4 Pin dual-channel arhitektūru ar diviem 4-kontaktu HSD Jack Z Code interfeisiem abos galos, kas savienoti ar Dacar 535 ātrgaitas datu kabeļiem, lai izveidotu divus neatkarīgus ātrgaitas diferenciālos datu kanālus.
| Produkta nosaukums | HSD 4+4 PIN Z-kods |
| Premier Cable P/N | PCM-ZC-0160 |
| Kanālu skaits | Divi neatkarīgi 4 kontaktu HSD kanāli |
| Saderīgs savienotājs | Savietojams ar RosenbergerD4K10C-1D5A5-Z |
| Standarta garums | 1000 + 20 mm |
| Viena gala savienotāja garums | 25.8 + 0.15 mm |
| Iepakojuma tinumu izmēri | 120 + 20 mm |
Kas ir HSD 4+4 Pin Z Code Dual- Channel High Speed Data Cable?
HSD jeb High{0}}Speed Data ir liela-ātruma diferenciālo starpsavienojumu sistēma, ko plaši izmanto automobiļu elektronikā. Tā dizaina pamatkoncepcija ir nodrošināt ar pretestību -vadāmu, ekranētu, augstas-noturēšanas ātrdarbīgu-signāla savienojumu ar mehānisku kodēšanu kompaktā automobiļu savienotāju arhitektūrā.
PCM-ZC-0160 apzīmējums "4+4 Pin" neapzīmē parasto 8 kontaktu viena kanāla saskarni. Tā vietā tas sastāv nodivas neatkarīgas 4-kontaktu HSD saskarnes, kas apvienotas divu kanālu arhitektūrā. Katrā galā ir divas HSD saskarnes, kas ļauj vienā apvienotā savienojuma vietā izveidot divas ātrdarbīgas{1}}datu saites.
Kāpēc automobiļu sistēmām ir nepieciešami divu{0}}kanālu HSD kabeļu komplekti?
Divu{0}}kanālu HSD kabeļa komplektā ir integrētas divas neatkarīgas ātrgaitas{1}}diferenciālās saites vienā kompaktā savienotājā, tādējādi samazinot savienotāju skaitu, instalācijas apjomu, uzstādīšanas vietu un maršrutēšanas sarežģītību. Tas ir labi piemērots divu-kameru sistēmām, diviem displejiem, ADAS kontrolieriem, informācijas un izklaides platformām un digitālajām kabīnēm.
Salīdzinot ar diviem atsevišķiem viena{0}}kanālu komplektiem, divu-kanālu dizains var vienkāršot uzstādīšanu un uzlabot savienojuma blīvumu, vienlaikus saglabājot kontrolētu 100 Ω pretestību, ekranēšanas nepārtrauktību un stabilu signāla pārraidi. Faktiskā saderība joprojām ir jāpārbauda atbilstoši savienotāja kodēšanai, kontaktdakšai, kabeļa veidam, datu pārraides ātrumam, PHY prasībām un visam sistēmas saišu budžetam.
Sāpju punkti
Viena kanāla HSD pret{0}} divu kanālu HSD
| Vienums | Viens HSD | HSD 4+4 Dual-Channel |
| Ātrgaitas{0}} saskarnes | 1 | 2 |
| Signāla kanāli | Vientuļa | Dual |
| Savienojuma blīvums | Standarta | Augstāks |
| Siksnas vadība | Neatkarīga maršrutēšana | Divi konsolidēti kanāli |
| Tipisks lietojums | Viena kamera vai modulis | Divu{0}}kameru vai vairāku{1}}interfeisu ECU |
| Atlases fokuss | Viena interfeisa P/N, kodēšana un izvads | Divkāršās saskarnes, atstarpes, kodēšana, izvads un kanālu kartēšana |
Divu{0}}kanālu konfigurācija automātiski nenozīmē, ka datu pārraides ātrums ir divreiz lielāks nekā viena{1}}kanāla produktam. Katra kanāla faktiskā veiktspēja joprojām ir atkarīga no PHY, protokola, SerDes, kabeļa garuma, savienotājiem un visa saites budžeta.
Produktu displejs
Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-ZC-0160 izmanto HSD Z koda saskarni, kas paredzēta saderībai ar Rosenberger D4K10C-1D5A5-Z. Pirms apjoma ražošanas ir jāpārbauda pilns savienotāja daļas numurs, kodējums, dzimums, mehāniskā atslēga, kontaktdakša, korpusa konfigurācija, kabeļa tips un ierīces saskarnes rasējumi.
Savienotāji no vienas HSD saimes vai ar līdzīgu izskatu ne vienmēr ir savstarpēji aizvietojami. Kodēšanas, dzimuma, dobuma izvietojuma vai mehāniskās struktūras atšķirības var novērst pareizu pārošanos vai izraisīt elektriskās un sakaru problēmas mērķa sistēmā.
Tehniskās saderības paziņojums
Veiksmīga HSD pārošanās negarantē pilnīgas ātrdarbīgas{0}}datu saites saderību. PCM-ZC-0160 ir pasīvs kabeļa komplekts, un tas nenodrošina protokolu, SerDes, PHY vai signāla pārveidošanas pārveidošanu.
ADAS kamerām, LVDS, FPD-Link, GMSL, Automotive Ethernet un līdzīgām lietojumprogrammām inženieriem jānovērtē 100 Ω pretestība, kabeļa garums, ievietošanas zudums, atgriešanās zudums, ekranējums, šķērsruna, kontaktdakša, datu pārraides ātrums un savienotāju pārejas. Galīgā veiktspēja ir jāapstiprina saistībā ar pievienoto ierīču PHY, SerDes mikroshēmojumu, sakaru protokolu, saites budžetu un OEM prasībām.
Kā izvēlēties pareizo produktu?
Vispirms pārbaudiet visu savienotāja P/N, dzimumu un kodējumu
Vispirms pārbaudiet, vai aprīkojuma interfeiss patiešām atbilst D4K10C-1D5A5-Z saimei, un apstipriniet ligzdas/spraudņa dzimumu, Z kodu, divu interfeisa konfigurāciju, interfeisa atstarpi un mehānisko atslēgu. Nenosakiet saderību tikai pēc "ūdenszilā HSD savienotāja" vai vizuālā izskata. Pilns ierīces puses P/N ir visdrošākais sākumpunkts produktu izvēlei.
Pārbaudiet Pinout, Protocol un Device PHY
Kad mehāniskā saderība ir apstiprināta, pārbaudiet abu kanālu tapas piešķiršanu un kanālu kartēšanu un noskaidrojiet, vai sistēma patiešām izmanto LVDS, FPD{0}}Link, GMSL, Ethernet vai citu liela ātruma datu arhitektūru. Pasīvais HSD kabelis netiek automātiski pārveidots starp dažādiem protokoliem.
Izvēlieties kabeļa garumu atbilstoši saites veiktspējai
PCM-ZC-0160 standarta garums ir 1 m. Ja nepieciešams 2 m, 3 m, 5 m vai cits garums, atlasi nevajadzētu balstīt tikai uz fizisko attālumu starp ierīcēm. Ir arī atkārtoti jāizvērtē ievietošanas zudums, atgriešanas zudums, signāla integritāte un viss saites budžets. Ātrgaitas sistēmā identiskas saskarnes automātiski nenozīmē, ka patvaļīgi garāks kabelis darbosies pareizi.
Apstipriniet mehāniskās un vides prasības
Transportlīdzekļa vibrācija, temperatūra, uzstādīšanas vieta, līkuma rādiuss, fiksācijas metode un savienotāja orientācija ietekmē kabeļa{0}}montāžas konstrukciju. Taisna vai taisnleņķa kabeļa izeja, siksnu stiprinājuma pozīcija, dinamiskās lieces prasības, darba temperatūra un hidroizolācijas prasības ir jāapstiprina pirms galīgās konfigurācijas izvēles, nevis jāpaļaujas tikai uz elektriskām specifikācijām.
Pielāgošanas iespējas
↕ Kopējā kabeļa garuma pielāgošana
Kabeļa garumu var pielāgot faktiskajam uzstādīšanas attālumam. Garākām versijām ir nepieciešams atkārtoti novērtēt ievietošanas zudumu, atgriešanās zudumu un pilnu ātrgaitas{1}}saišu budžetu.
□ HSD dzimuma pielāgošana
Ir pieejamas vairākas ligzdas un spraudņu kombinācijas. Pirms pielāgošanas ir jāapstiprina visi savienotāja daļu numuri un savienojuma saskarnes abos galos.
◉ Kodēšanas pielāgošana
HSD kodēšanu var pielāgot ierīces saskarnei. Izvēloties, ir jāievēro precīzs mehāniskais kods un pilns savienotāja daļas numurs, nevis tikai korpusa krāsa.
⚙ Savienotāja orientācija un kabeļa{0}}Iziet no pielāgošanas
Var pielāgot taisnu, taisnleņķa-leņķi un noteiktu kabeļu-izejas orientāciju, lai optimizētu izliekuma rādiusu, instalācijas attālumu un instalācijas maršrutēšanu ierobežotas telpas-iekārtās.
⌘ Pinout un kanālu kartēšanas pielāgošana
Pinout un kanālu kartēšanu var pielāgot atbilstoši aprīkojuma definīcijām. Pilnīgas ierīces kontaktdakšas vai elektroinstalācijas tabulas ir jānodrošina un jāpārbauda pirms ražošanas.
◇ Kabeļu un instalāciju struktūras pielāgošana
Kabeļa veidu, aizsardzību un instalācijas konstrukciju var pielāgot frekvences, vides un EMC prasībām, kam seko atkārtota pretestības pārbaude un pilnīga savienojuma veiktspēja.
Produkta FAQ
Vai PCM-ZC-0160 var tieši savienot ar Rosenberger D4K10C-1D5A5-Z interfeisu?
PCM-ZC-0160 ir izstrādāts, izmantojot interfeisa risinājumu, kas ir saderīgs ar šo HSD Z koda konfigurāciju, taču faktiskajam projektam joprojām ir jāpārbauda viss ierīces puses P/N, savienojuma dzimums, kodēšana, interfeisa atstarpes un kontaktdakšas. Piederība vienai un tai pašai interfeisu saimei nenozīmē, ka katra aprīkojuma konfigurācija ir identiska.
Vai 4+4 Pin nozīmē vienu 8-Pin ātrgaitas interfeisu?
Nē. Apzīmējums 4+4 apzīmē divas neatkarīgas 4-kontaktu HSD saskarnes, kas veido divu-kanālu arhitektūru. 1. un 2. kanāls ir jāpārbauda atsevišķi, izvēloties produktu un veicot vadu pieslēgšanu, nevis uztverot komplektu kā parastu viena kanāla 8 kontaktu savienotāju.
Vai tas pats HSD interfeiss automātiski atbalsta GMSL, FPD{0}}Link vai LVDS?
Nav obligāti. HSD ir fiziska starpsavienojumu sistēma, savukārt GMSL, FPD-Link, LVDS un citas tehnoloģijas ietver dažādas elektriskās un sistēmu arhitektūras. Jāpārbauda arī PHY/SerDes, kontaktdakša, pretestība, frekvenču diapazons, kabeļa zudums un savienojuma budžets.
Vai 1 m kabeli var pielāgot 2 m, 3 m vai 5 m?
Fizisko montāžu var pielāgot, taču “izgatavojamība” un “stabila darbība mērķa ātrgaitas sistēmā” ir divi dažādi apsvērumi. Kad kabeļa garums palielinās, ievietošanas zudums, atgriešanās zudums un pilnīga kanāla veiktspēja ir atkārtoti-novērtējama atbilstoši mērķa protokolam un datu pārraides ātrumam.
Vai šis produkts veic protokola konvertēšanu?
Nē. PCM-ZC-0160 ir pasīvs ātrdarbīgs-kabeļu komplekts, kura galvenā funkcija ir izveidot fiziskus ātrdarbīgus diferencētus datu kanālus starp divām ierīcēm. Tas nesatur aktīvu SerDes, PHY, atkārtotāju vai protokolu pārveidotāju.
