Automobiļu datu kabelis no USB 2.0 tipa A līdz HSD 4 Pin Z kodam: funkcijas, lietojumprogrammas un atlases rokasgrāmata
PCM-0840 ir USB 2.0 Type-A vīrs līdz HSD 4 Pin Z-Koda ligzdas automobiļu datu kabelis ar 28AWG × 1P + 24AWG × 2C + AEB ekranētu konstrukciju, melnu UL2725 PVC 1 m garumu. Paredzēts automobiļu informācijas un izklaides sistēmai, displejiem, diagnostikai un saistītiem ātrdarbīgiem datu savienojumiem, to var pielāgot atbilstoši aprīkojuma saskarnei, tapu kartēšanai, protokolam, kabeļa garumam un uzstādīšanas prasībām.
Kas attiecas uz šo rakstu?
Automobiļu elektroniskajām arhitektūrām turpinot attīstīties uz digitalizāciju, centralizētu skaitļošanu un ātrdarbīgu{0}}datu pārraidi, starp galvenajām ierīcēm, displejiem, kameru moduļiem, diagnostikas iekārtām un citiem elektroniskajiem moduļiem ir nepieciešams arvien lielāks{1}}ātrdarbīgu savienojumu skaits. Tāpēc uzticama savstarpēja savienošana starp parastajām patērētāju-elektronikas saskarnēm un automobiļu ātrgaitas{4}} saskarnēm ir kļuvusi par svarīgu apsvērumu instalācijas projektēšanā un sistēmu integrācijā.
Izmantojot Premier kabeliPCM-0840 USB 2.0 Type-Vīrieša–HSD 4 Pin Z koda ligzdas kabelisPiemēram, šajā rakstā ir sistemātiski izskaidroti USB un HSD interfeisa pamati, produktu uzbūve, ekranēšanas dizains, saderības robežas, lietojumprogrammas, produktu izvēle un OEM pielāgošanas apsvērumi, palīdzot inženieriem, pircējiem un sistēmu integratoriem pareizi izprast USB{0}}uz{1}}HSD kabeļu komplektus.
Ātra produkta ieviešana

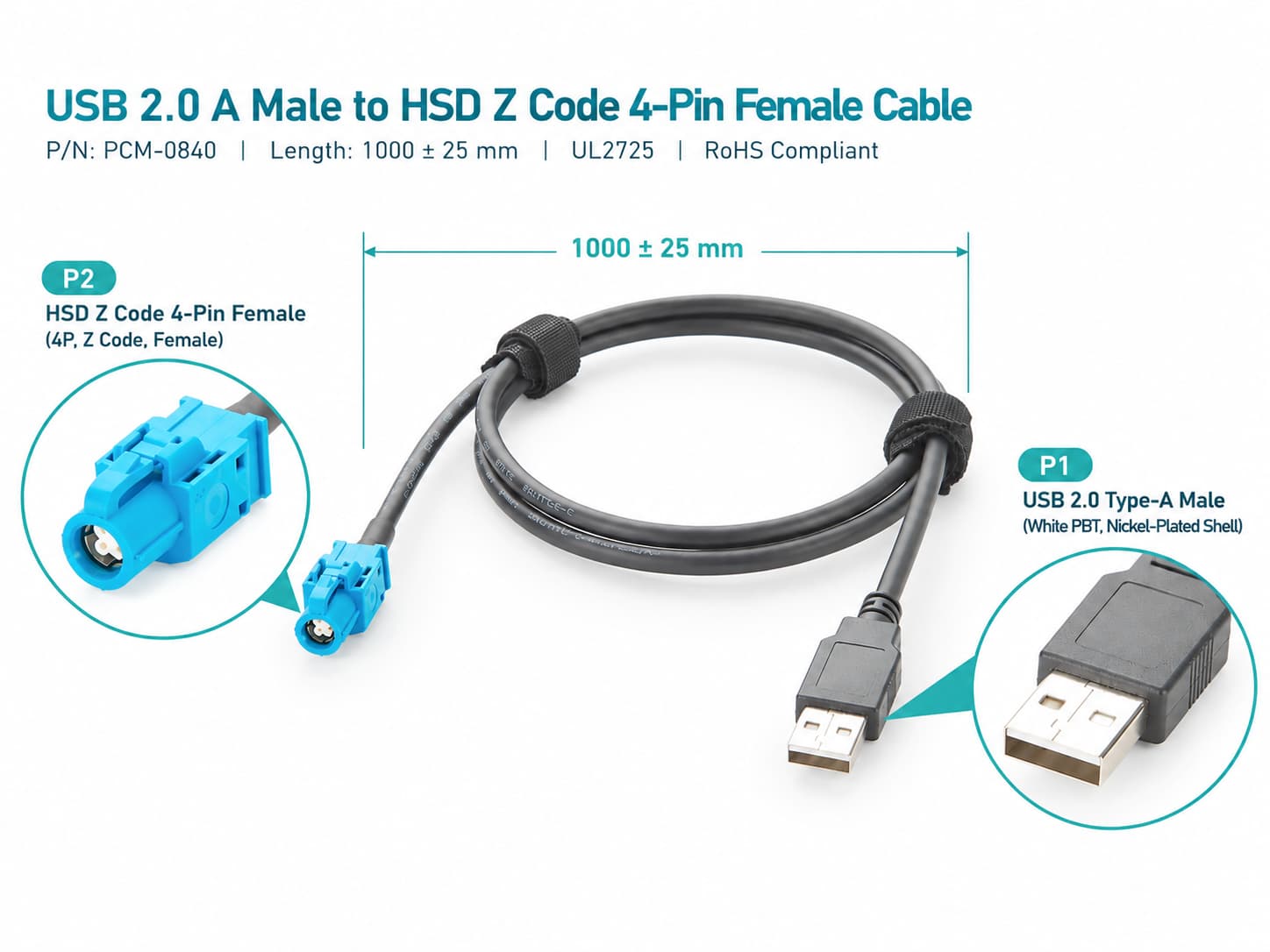

PCM-0840 ir aprīkots ar standarta USB 2.0 tipa-vīrieša savienotāju vienā galā un HSD 4 Pin Z koda ligzdu, kas parasti tiek izmantota automobiļu elektronikā. Abas saskarnes ir savienotas, izmantojot a28AWG×1P + 24AWG×2C AEBkompozītmateriāla ekranēts kabelis.
| Premier Cable P/N | PCM-0840 |
| P1 interfeiss | USB 2.0 tips-Vīrietis |
| P2 interfeiss | HSD Z-koda 4 kontaktu sieviete |
| Standarta garums | 1000 + 25 mm |
| Stiepļu stienis | UL2725 |
| Stieples mērītājs | 28AWGx1P +24AWGx2C AEB |
| Stieples ārējais diametrs | 4,5 mm OD |
| Cilnis | Melns PVC 45P Overmold |
Kas ir A tipa USB kabelis HSD?
USB tipa-A–HSD kabelis irinterfeisa-adaptācijas ātrgaitas-datu kabeļa montāžaizstrādāts, lai izveidotu iepriekš noteiktu fizisko un elektrisko savienojumu starp USB interfeisu un automobiļu HSD ātrdarbīgu{0}}datu saskarni.
Parasti tas nav protokola pārveidotājs.
Citiem vārdiem sakot, PCM-0840 nesatur aktīvu mikroshēmojumu, kas pārveido USB par LVDS, Ethernet vai citu protokolu. Tā vietā vadītāji, spailes, ekranējums un noteikta tapu kartēšana pārnēsā atbilstošos signālus no viena interfeisa uz otru.
USB 2.0 lietojumprogrammām tipiskai saitei ir nepieciešams D+/D− diferenciālais datu pāris kopā ar strāvu un zemējumu. Rosenberger nodrošina arī HSD USB 2.0 konfigurācijas, kas ietver diferenciālos datus un strāvas savienojumus.
Kas ir HSD 4Pin Z kods?
HSD jeb High{0}}Speed Data ir liela-ātruma diferenciāļa savienojumu sistēma, ko plaši izmanto automobiļu elektronikā.
Tās galvenās īpašības ietver:
100 omu diferenciāla starpsavienojumu arhitektūra, pilnībā ekranēta konstrukcija, mehāniskā atslēga, bloķēšanas mehānismi un vairākas kodēšanas iespējas.
Viens no galvenajiem dažādu kodējumu mērķiem ir saskarnes kļūdu novēršana, samazinot iespēju nepareizi savienot portus, kas paredzēti dažādām funkcijām. Rosenberger īpaši norāda, ka HSD nodrošina dažādus mehāniskos un krāsu kodus, kā arī mehāniskās atslēgas un bloķēšanas funkcijas uzticamai savienojamībai.
Sāpju punkti
Kādus protokolus var atbalstīt HSD?
Saskaņā ar Rozenbergera teikto, HSD ātrgaitas diferenciālo savienojumu sistēmu var izmantot USB, LVDS, Ethernet, FireWire, APIX, CAN, PCIe, FPD{1}}Link un GMSL lietojumprogrammām. Tomēr HSD definē fizisko savienojumu, nevis universālo protokolu saderību.
Faktiskā saderība ir atkarīga no kontaktu piešķiršanas, pretestības, kabeļa konstrukcijas, frekvences, ekranēšanas un ierīces{0}}puses protokola konfigurācijas, tāpēc nevajadzētu pieņemt, ka viens kabeļa komplekts atbalsta katru protokolu.
Kāpēc USB un HSD var izmantot vienā kabeļa komplektā?
USB apraksta saskarni un sakaru arhitektūru, savukārt HSD galvenokārt nodrošina ātrdarbīgu{0}}fizisku starpsavienojumu, kas piemērots automobiļu vidēm.
Automobiļu sistēmā ierīce var izmantot USB datu pārraidi iekšēji, savukārt tās ārējā instalācijas saskarne ne vienmēr izmanto parasto USB savienotāju. Automobiļu vidē lielāks uzsvars tiek likts uz bloķēšanu, izturību pret vibrācijām, uzstādīšanas vietu, EMC veiktspēju un savienošanas kļūdu novēršanu, padarot HSD par praktisku transportlīdzekļa-sānu savienojumu.
Rosenberger skaidri uzskaita USB savienojumus kā tipisku HSD lietojumprogrammu.
Tas ir svarīgs tehnisks iemesls, kāpēc tiek izmantoti USB{0}}uz-HSD kabeļu komplekti.
Produktu displejs

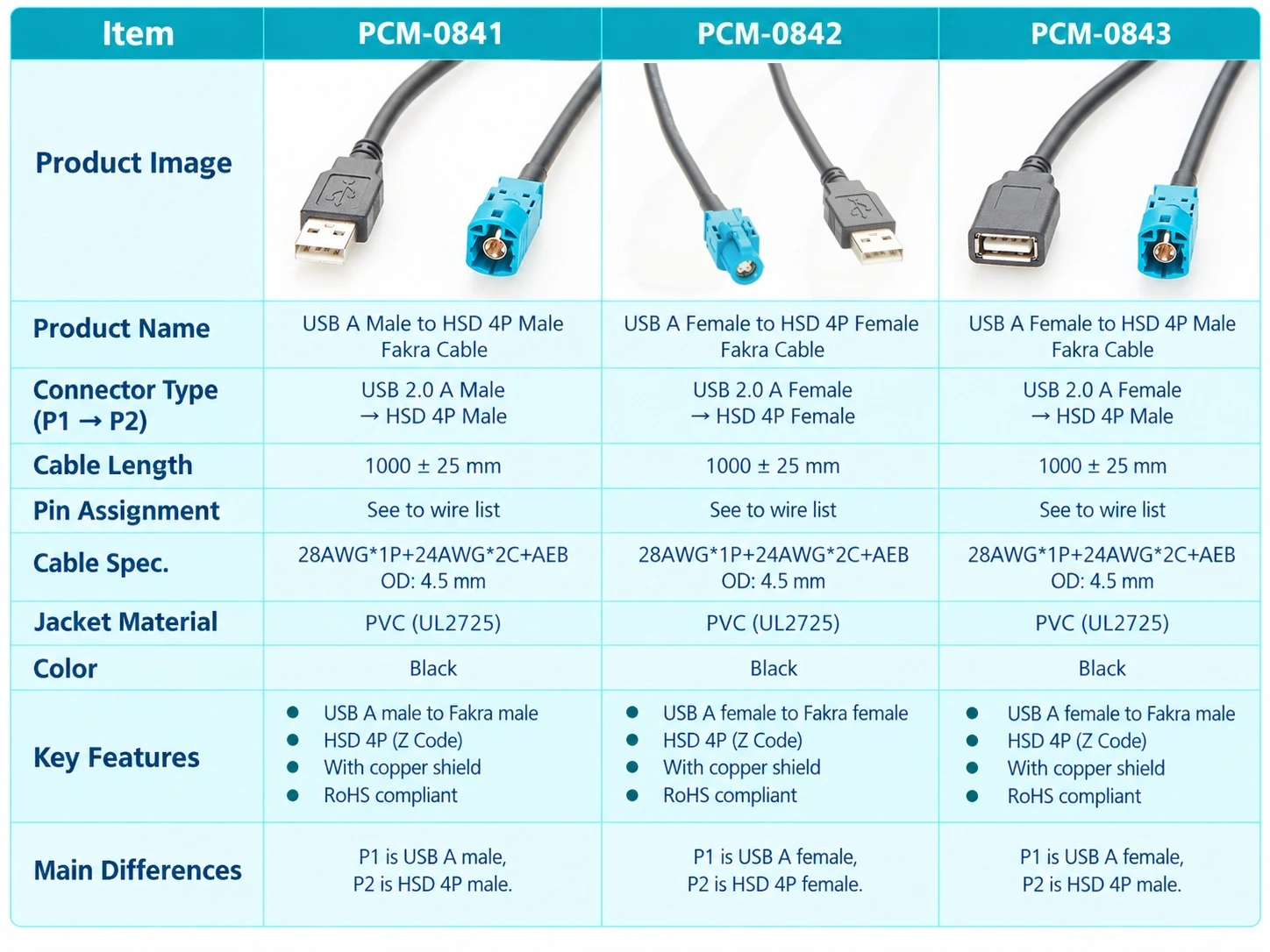

Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-0840 savieno A tipa USB un HSD, izmantojot iepriekš noteiktu tapu kartēšanu, bet neveic protokola pārveidošanu.
Lai nodrošinātu saderību, ir jāpārbauda HSD dzimums, Z kodējums, spraudnis, mērķa protokols, PHY, pretestība un aprīkojuma -puses P/N. Uzticamai saziņai ir nepieciešamas atbilstošas mehāniskās, elektriskās un protokola definīcijas.
Tehniskās saderības paziņojums
HSD ir 100-omu ekranēta ātrdarbīga savienojuma sistēma, ko izmanto USB, LVDS, Ethernet un citām lietojumprogrammām, taču savienotāja iespējas nenosaka protokola ātrumu.
USB 2.0 gadījumā PCM-0840 ir jānovērtē līdz 480Mbps; citiem signāliem ir jāpārbauda tapu kartēšana, PHY, pretestība, elektriskie parametri un pilns saites budžets.
Kā izvēlēties pareizo produktu?
Vispirms apstipriniet HSD kodēšanu, dzimumu un precīzu interfeisu
Neizvēlieties produktu, pamatojoties tikai uz "4Pin HSD". Vispirms apstipriniet visu aprīkojuma -sānu savienotāju P/N, vīrieša/sievietes konfigurāciju, Z kodēšanu un savienošanas saskarni. Dažādi kodējumi izmanto dažādas mehāniskās atslēgas struktūras, tāpēc vizuāli līdzīgi savienotāji ne vienmēr ir savienojami.
Pārbaudiet protokolu un PIN kartēšanu
USB 2.0 lietojumprogrammām pārbaudiet atbilstošos D+, D−, VBUS un GND savienojumus. Ja iekārta izmanto LVDS, Ethernet vai cita veida signālu, kontaktu piešķiršana ir jāpārbauda atbilstoši mērķa sistēmai.Mehāniskā pārošanās negarantē elektrisko vai protokolu saderību.
Novērtējiet kabeļa veiktspēju atbilstoši protokolam un garumam
Ātrgaitas{0}}datu kabeļus nevajadzētu novērtēt tikai pēc nepārtrauktības. Palielinoties kabeļa garumam, jāņem vērā arī pretestība, ievietošanas zudums, atgriešanās zudums, šķībums, EMI un jaudas -sprieguma kritums. Ātrgaitas video un diferenciālo-datu lietojumprogrammas ir jānovērtē saskaņā ar visu saišu budžetu.
Atlasiet standarta vai pielāgotas versijas atbilstoši instalēšanas prasībām
PCM-0840 standarta garums ir 1 m, taču dažādiem transportlīdzekļiem un ierīcēm ir atšķirīgas uzstādīšanas vietas, prasības lieces-rādiusam, maršrutēšanas ceļi un savienotāju orientācijas. Pirms masveida ražošanas, kabeļa garums, kabeļa izejas virziens, pārveidošanas izmēri un kabeļa prasības jānosaka atbilstoši faktiskajai 3D instalācijas videi, lai samazinātu uzstādīšanas stresu un lieko kabeli.
Pielāgošanas iespējas
↕ Kabeļa garuma pielāgošana
Kabeļa garumu var pielāgot ECU atrašanās vietai un maršrutēšanai, un tiek novērtēta signāla integritāte un sprieguma kritums ātrdarbīgiem{0}}saitēm.
□ HSD kodēšanas pielāgošana
HSD kodējumu var pielāgot, lai tas atbilstu aprīkojuma saskarnei, korpusam, mehāniskajai atslēgai un savienojuma savienotājam.
◉ HSD dzimuma pielāgošana
Ir pieejamas HSD ligzdas vai spraudņa konfigurācijas ar pilnu P/N, dzimumu un pārošanās virzienu, kas apstiprināts pirms ražošanas.
⚙ Piespraudes kartēšanas pielāgošana
Spraudņu kartēšanu var pielāgot USB, LVDS un citām sistēmām, pamatojoties uz precīzu aprīkojuma{0}}sānu spraudni.
⌘ Kabeļu konstrukcijas pielāgošana
AWG, ekranējumu, OD un apvalka konstrukciju var pielāgot, pārbaudot signāla integritāti ātrdarbīgiem{0}}protokoliem.
◇ Pārveidošana un mehāniskā pielāgošana
Formas izmēru, formu, kabeļa izejas virzienu{0}}un spriedzes samazināšana var pielāgot dažādām uzstādīšanas un maršrutēšanas prasībām.
Produkta FAQ
Vai USB 2.0 uz HSD veic protokola konvertēšanu?
PCM-0840 ir pasīvs kabeļa komplekts, kas galvenokārt nodrošina fiziskās saskarnes pielāgošanu un atbilstošu tapu kartēšanu starp USB Type{4}}A un HSD. Tajā nav aktīva protokola konvertēšanas mikroshēmojuma.
Vai USB 2.0 var sasniegt 6 Gbps, izmantojot HSD?
Abas specifikācijas nevajadzētu uzskatīt par līdzvērtīgām. Standarta USB 2.0 Hi-ātrums darbojas ar 480 Mb/s. HSD starpsavienojumu sistēma var atbalstīt dažādas lielāka{5}}ātruma lietojumprogrammas, taču faktisko datu pārraides ātrumu nosaka protokols un pilnīga saites arhitektūra.
Kādus protokolus var atbalstīt HSD?
Saskaņā ar Rozenbergera teikto, HSD var izmantot USB, LVDS, Ethernet, FireWire, APIX, CAN, PCIe, FPD{0}}Link, GMSL un citām sistēmām. Tomēr atbalsts šīm lietojumprogrammām nenozīmē, ka katram protokolam var universāli izmantot vienu nemainītu kabeļa komplektu.
Vai HSD Z kods var apvienoties ar citiem kodiem?
Parasti tās nevajadzētu uzskatīt par universāli maināmām saskarnēm. Kodēšana ir daļa no HSD mehānisko kļūdu novēršanas{1}}sistēmas, tāpēc savienojuma savienotājs ir jāizvēlas atbilstoši faktiskajam aprīkojuma-puses kodējumam, nevis tikai tapu skaitam.
Vai HSD var tieši savienot ar LVDS kameru?
HSD var izmantot LVDS kameru lietojumprogrammās, taču tiešā saderība ir atkarīga no kameras un ECU kontaktligzdas, SerDes arhitektūras, elektriskās definīcijas un kabeļa dizaina. HSD ir fiziska starpsavienojumu sistēma, kas automātiski nepārveido signālu protokolus.
Vai var pielāgot USB sievišķo vai citu USB interfeisu?
USB tips-Vīrieša/sievietes un citas piemērojamās saskarnes konfigurācijas var tikt izstrādātas atbilstoši projekta prasībām. Tomēr, lai mainītu USB interfeisu, ir atkārtoti-jāpārbauda kontaktdakša, protokols, jaudas definīcija, mehāniskā struktūra un mērķa{3}}ierīces saderība.
