Kas ir ūdensizturīgs H{0}}MTD Automotive Ethernet kabelis?

H-MTD jeb High{1}}Speed ​​Modular Twisted-Pair Data ir ātrdarbīga-modulāra diferenciāla vītā-pāra savienotāju sistēma, ko izstrādājis Rosenberger galvenokārt automobiļu ātrdarbīgai{5}}digitālajai saziņai.

Salīdzinājumā ar parastajiem daudzu{0}}kontaktu zema ātruma savienotājiem, H-MTD lielāku uzsvaru liek uz ātrgaitas-diferenciālā signāla integritāti, kontrolētu pretestību, EMC, modulāra interfeisa dizainu un augsta-blīvuma instalāciju.

H-MTD izmanto divus signāla kontaktus, lai izveidotu vienu diferenciālo pāri, un apvieno tos ar metālisku ekranējumu, lai izveidotu ātrdarbīgu-diferenciālo pārraides ceļu. H-MTD tehnoloģiju platforma var atbalstīt Automotive Ethernet, kā arī dažādas ātrdarbīgas-SerDes lietojumprogrammas. Tāpēc tā vērtību nosaka nevis viens atsevišķs protokols, bet gan standartizētas, ātrdarbīgas un kompaktas fiziskās starpsavienojuma platformas nodrošināšana nākamās paaudzes transportlīdzekļu tīkliem.

Kas ir H-MTD Z kods?

Kodēšana ir svarīga mehāniska nesakritības{0}}novēršanas funkcija automobiļu ātrgaitas{1}} savienotāju dizainā.

Dažādi kodējumi izmanto korpusa un atslēgu ģeometrijas, lai mehāniski atšķirtu saskarnes, lai savienotājus, kas piešķirti dažādām funkcijām, nevarētu viegli nepareizi savienot.

PCM-ZC-0097 lietojumiūdens-zilā Z kodējums. Ja vienā transportlīdzekļa zonā atrodas vairākas vizuāli līdzīgas ātrdarbīgas{1}}datu saskarnes, kodēšana palīdz montāžas personālam, servisa tehniķiem un automatizētajām ražošanas iekārtām precīzāk noteikt pareizo savienojuma punktu.

Tāpēc H-MTD kabeļa izvēlei nevajadzētu būt balstītai tikai uz "vienu portu" vai "2 kontaktu"; arī kodējums ir jāpārbauda.

PCM-ZC-0097

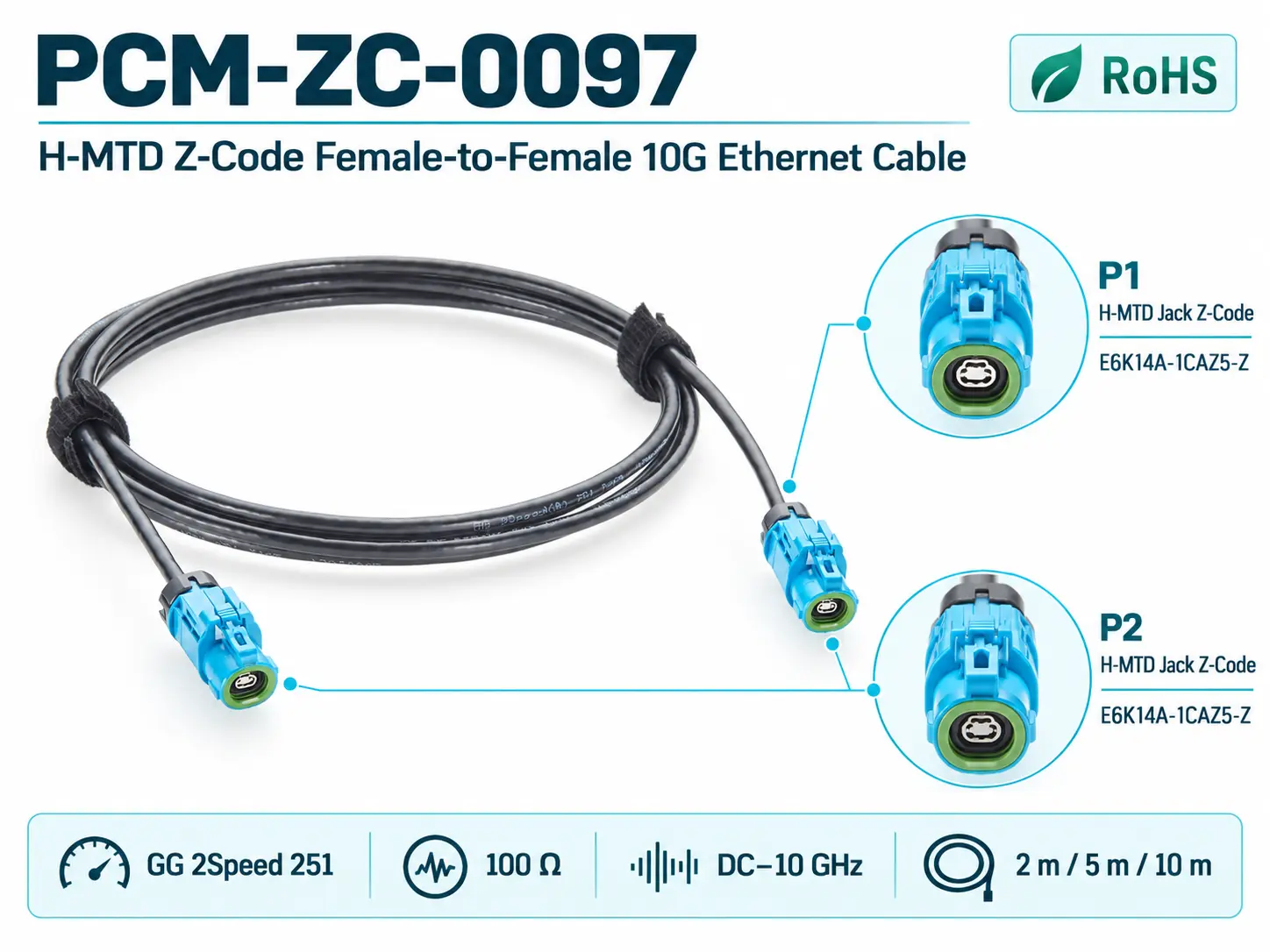

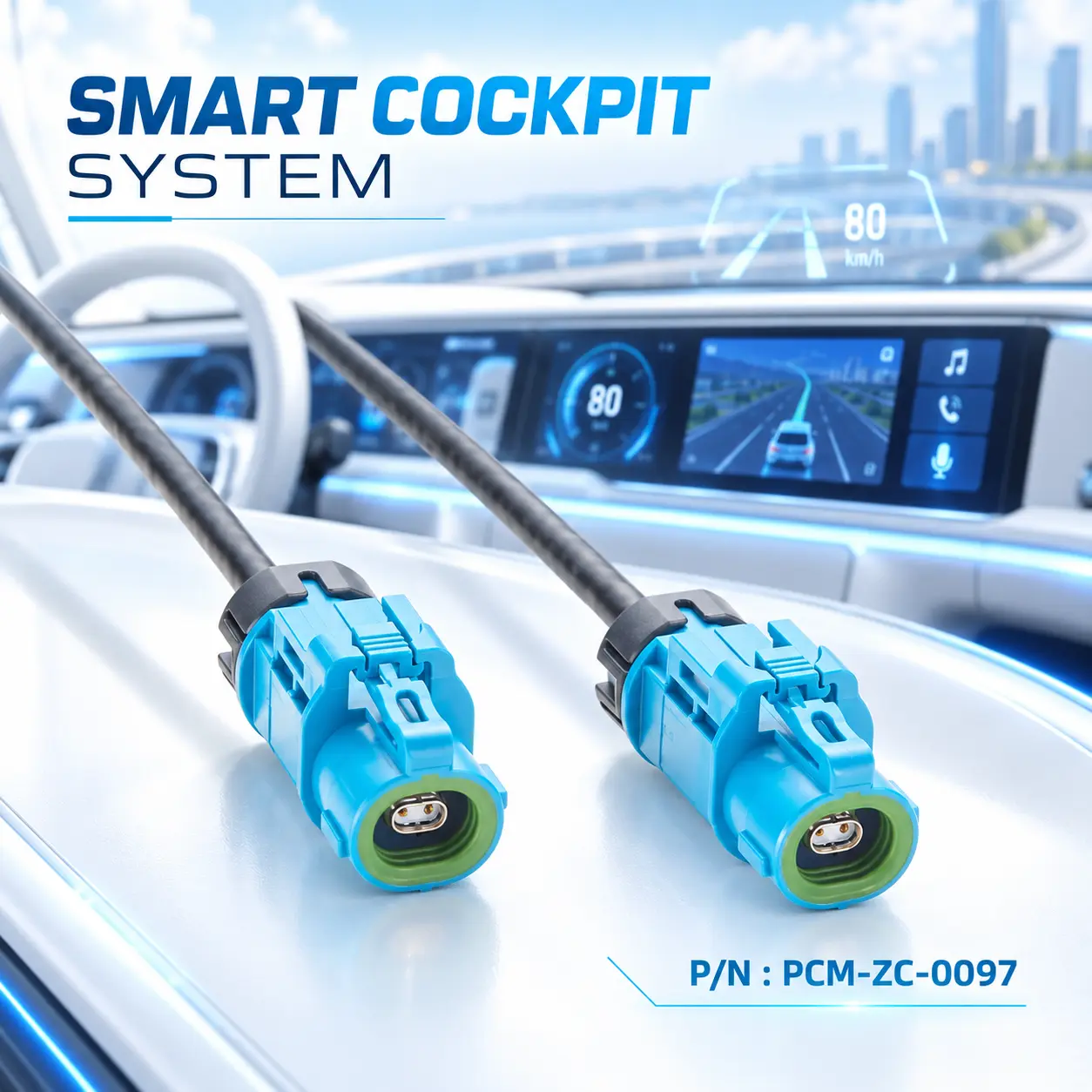

PCM-ZC-0097 izmanto divus Rosenberger E6K14A-1CAZ5-Z ūdensnecaurlaidīgus taisnus H-MTD Z-Koda savienotājus, lai izveidotu ātrgaitas paplašinājuma konfigurāciju starp mātītēm.

Katrs H-MTD interfeiss satur Pin 1 un Pin 2 ātrgaitas signāla kontaktus, kas veido vienu diferenciālo pāri.

Savienotāji ir savienoti ar GG 2Speed ​​251 FL09YBCY 2 × 0,14 mm² ekranētu automobiļu datu kabeli, kas izstrādāts ap nominālo 100 Ω diferenciālo pretestību.

Izmantojot atbilstošu savienotāja-apvalka galu, kabeļa vairogs izveido EMC ekranēšanas ceļu ātrdarbīgai-datu saitei, palīdzot samazināt transportlīdzekļa sarežģītās elektromagnētiskās vides ietekmi uz diferenciālo datu pārraidi.

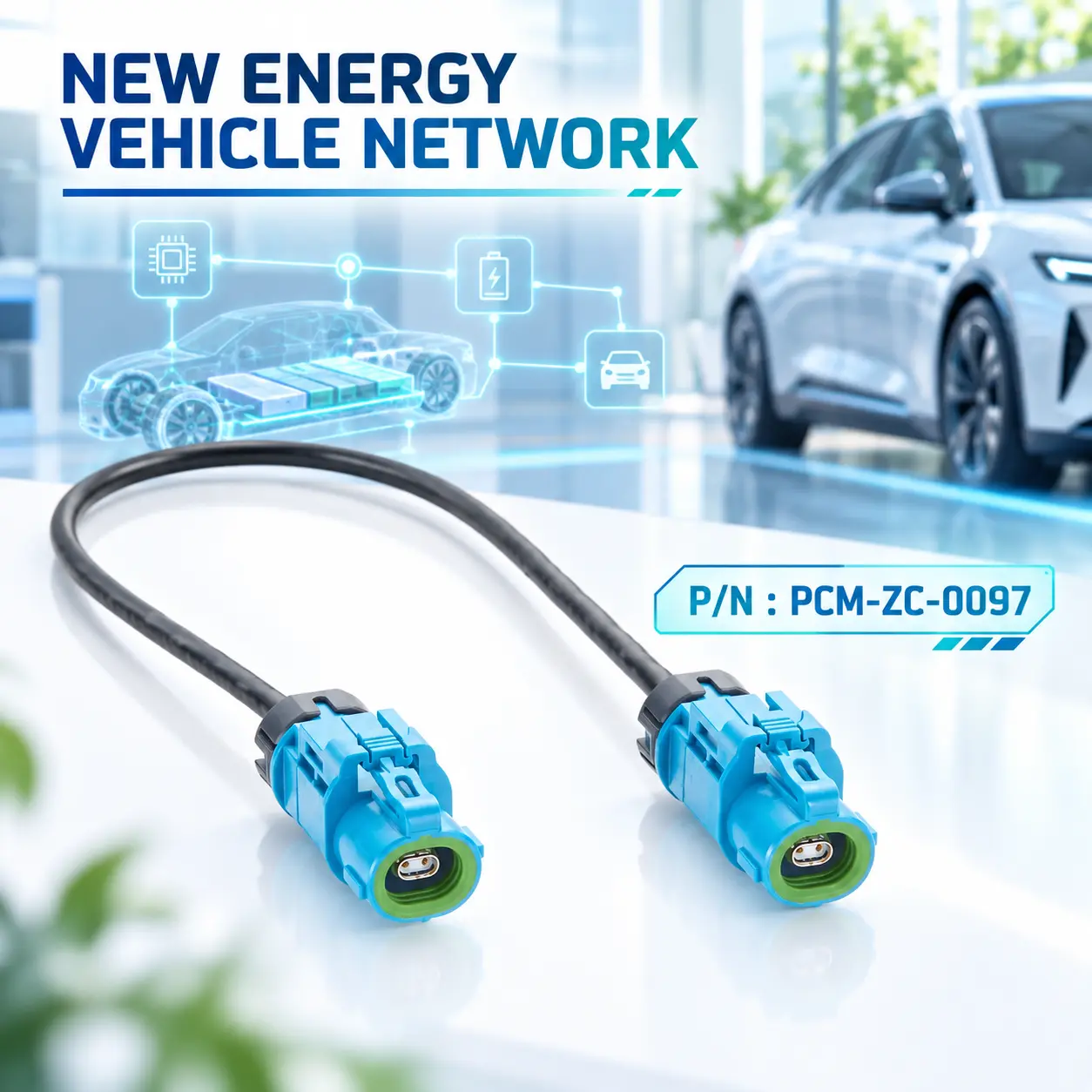

Paredzēts līdz 10 Gb/s{1}}klases automobiļu saitēm, kas atbalsta liela-joslas platuma datu savienojumu kamerām, sensoriem, ADAS un centrālajai skaitļošanai.

● 100Ω pretestība un dubultā ekranēšana

100 Ω kontrolēta diferenciālā pretestība ar foliju un konservētu-vara pinumu palīdz samazināt signāla atspīdumu, šķērsrunu un automašīnu EMI.

● Ūdensizturīgs un plaša{0}}temperatūra

Ūdensnecaurlaidīgas H-MTD saskarnes ar dizaina diapazonu no -40 grādi līdz +105 grādi atbalsta mitrumu, kondensāciju, šļakatām un augstas automašīnu temperatūras.

● Uzticams mehāniskais savienojums

Automobiļu H-MTD bloķēšana ar vismaz 110 N kabeļa-noturēšanas konstrukciju nodrošina mehānisku uzticamību pret vibrāciju,{3}}ilgtermiņa maršrutēšanu un stabilus savienojumus.

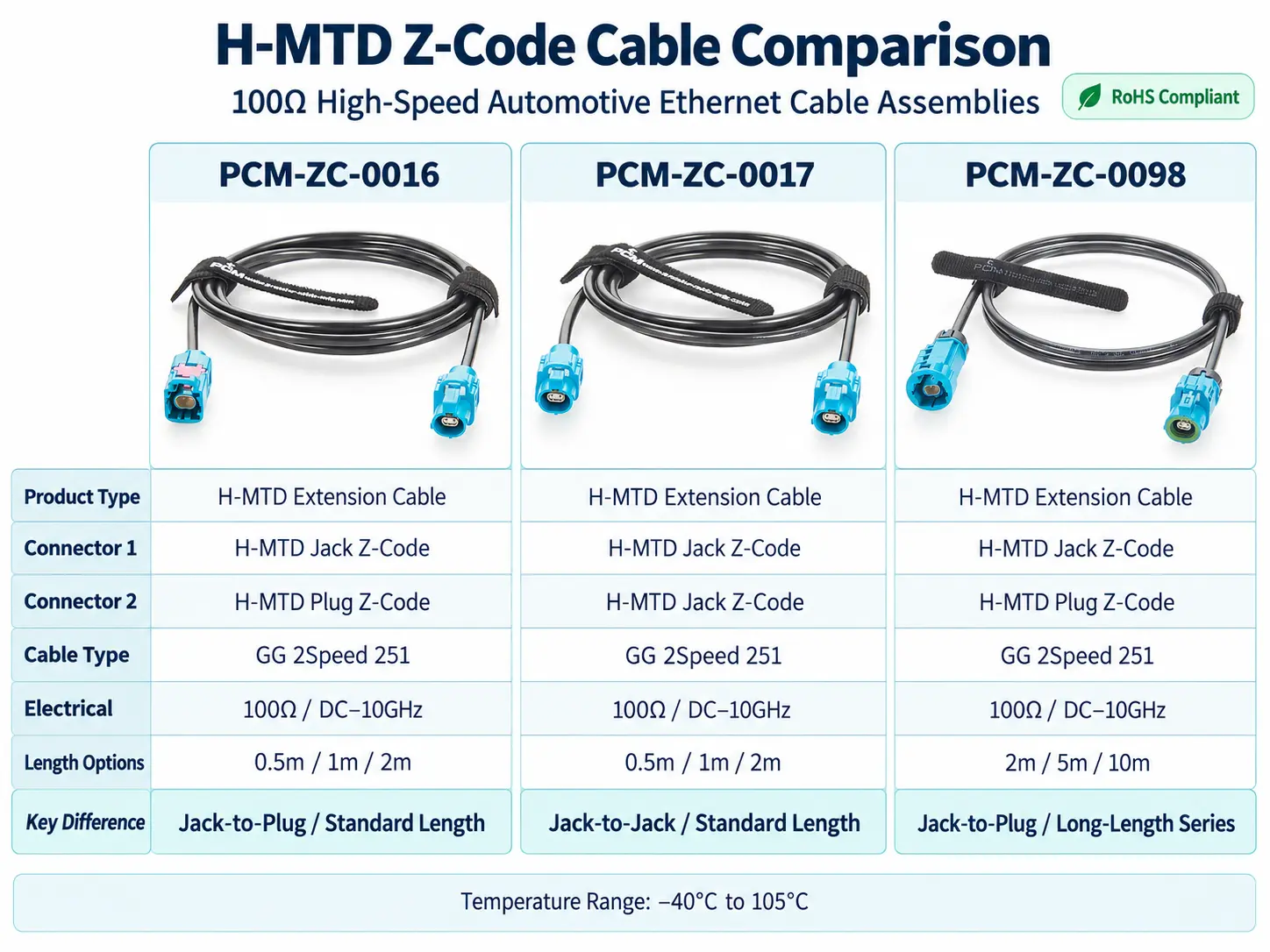

Pielāgošanas iespējas

Vai PCM{0}}ZC-0097 vienmēr darbojas ar ātrumu 10 Gb/s?

Nevar izdarīt absolūtu secinājumu, pamatojoties tikai uz kabeļa komplektu.

PCM-ZC-0097 ir paredzēts automobiļu ātrgaitas datu saitēm līdz pat 10Gbps klasei, taču galīgo datu pārraides ātrumu nosaka ECU PHY, slēdzis PHY, kabeļa garums, savienotāji, savienojuma saskarnes un pilns kanāls.

Īpaši 5 m un 10 m versijām ir ieteicama saites validācija, izmantojot faktisko sistēmu.

Vai DC–10 GHz nozīmē 10 Gbps?

Nē.

GHz apraksta frekvenču domēnu, bet Gbps apraksta digitālo datu pārraides ātrumu. Tie nav parametri, kurus var tieši konvertēt viens-uz-vienā.

DC–10 GHz raksturo izstrādājuma augstas-frekvences elektriskās veiktspējas diapazonu, savukārt faktiskā 10 Gb/s saziņa ir atkarīga arī no kodējuma, PHY raksturlielumiem, S-parametriem un kanāla zuduma.

Vai PCM{0}}ZC-0097 var izveidot savienojumu ar katru H-MTD interfeisu?

Nē.

Ir jāpārbauda pilns P/N, dzimums, kodēšana, korpuss, atslēgas un savienošanas saskarne.

Pat ja divi savienotāji pieder H-MTD saimei, dažādas kodēšanas vai mehāniskās struktūras var neļaut tiem savienoties.

Kāpēc izmantot ūdensizturīgu H{0}}MTD savienotāju?

Ūdensnecaurlaidīgās versijas galvenokārt tiek izmantotas transportlīdzekļu vietās, kuras var būt pakļautas mitrumam, kondensācijai, šļakatām vai sarežģītākiem vides apstākļiem.

Tie nodrošina ātrdarbīgu{0}}datu saskarni ar blīvējuma struktūru, kas ir labāk piemērota skarbām automašīnu vidēm.

Faktiskajai IP veiktspējai ir nepieciešams, lai viss savienojuma savienotājs būtu pareizi ieslēgts un izmantots norādītajos uzstādīšanas apstākļos.

Kāpēc GG 2Speed ​​251 izmanto gan foliju, gan pinumu ekranējumu?

Folija nodrošina plašu augstas{0}}frekvences ekranēšanas pārklājumu, savukārt konservēta-vara pinums palīdz izveidot zemas-pretestības vairoga ceļu un palielina mehānisko izturību.

Apvienojot šīs divas struktūras, var uzlabot ekranēšanas efektivitāti sarežģītās automobiļu EMC vidēs.

Faktiskā EMC veiktspēja joprojām ir atkarīga no savienotāja apvalka, 360 grādu vairoga gala, zemējuma un vispārējā transportlīdzekļa izkārtojuma.

Kā izvēlēties starp 2m, 5m un 10m?

Izvēlieties vispiemērotāko garumu, kas atbilst instalēšanas maršrutam, nevis automātiski izvēlieties garāko versiju.

Ātrgaitas saitēs{0}}garāki kabeļi parasti rada lielākus ievietošanas zudumus un var samazināt sistēmas rezervi.

Tāpēc kabeļa garums ir jānosaka atbilstoši faktiskajam aprīkojuma attālumam, PHY prasībām, maršrutēšanas rezervei un pilnam savienojuma budžetam.
