RJ45 GigE Vision rūpnieciskās kameras datu kabelis: funkcijas, lietojumprogrammas un izvēles rokasgrāmata
Uzziniet, kā PCM-S-0565 RJ45 GigE Vision kameras kabelis apvieno CAT6A 10GbE iespēju, M2 horizontālo bloķēšanu, 26AWG augstas elastības konstrukciju un dubultu ekranējumu mašīnredzei, rūpnieciskajām kamerām, robotikai un automatizācijas sistēmām.
PCM-S-0565 ir 2 m/5 m CAT6A GigE Vision rūpnieciskās kameras kabelis, kurā izmantots 26 AWG augsts{10}}elastīgs PVC kabelis, folijas un pinuma ekranējums, M2 horizontāls bloķēšanas RJ45 vīrišķais savienotājs un standarta RJ45 cilvēku savienotājs saderīgām augstas redzamības iekārtu sistēmām.
Ātra produkta ieviešana
PCM-S-0565 ir CAT6A augstas elastības rūpnieciskās Ethernet kameras kabelis ar M2 horizontālu bloķēšanas RJ45 savienotāju, dubultu ekranējumu un līdz pat 10 GbE saites iespēju saderīgam mašīnredzes aprīkojumam.
| Produkta nosaukums | RJ45 GigE Vision industriālās kameras datu pārraides kabelis |
| Premier Cable P/N | PCM-S-0565 |
| Savienotājs A | RJ45 8P8C vīrietis ar M2 slēdzeni |
| Savienotājs B | RJ45 8P8C vīrietis |
| Garums | 2m/5m |
| Kabeļa kategorija | CAT6A |
| Mērinstruments | 26AWG |
| Kabeļa OD | 6,6 mm |
| Pieteikums | GigE Vision / Machine Vision |
PCM-S-0565 pret standarta CAT6A RJ45 kabeli
| Salīdzināšanas vienumi | PCM-S-0565 | Standarta CAT6A RJ45 kabelis |
|---|---|---|
| RJ45 8P8C | Jā | Jā |
| CAT6A | Jā | Skatīt produktus |
| Līdz 10GbE | Jā | Skatīt produktus |
| Augsts{0}}elastīgs kabelis | Jā | Parasti Nē |
Kas ir RJ45 GigE Vision rūpnieciskās kameras kabelis?
RJ45 GigE Vision rūpniecisko kameru datu pārraides kabelis ir veids, ko izmanto rūpnieciskajām kamerām un:
Rūpnieciskais dators / Frame Grabber / Ethernet NIC / Redzes kontrolieris / Rūpnieciskais slēdzis
Irūpnieciskā tīkla stari, kas pārraida Ethernet attēla datus savā starpā.
PCM-S-0565, izmantojot:RJ45 - CAT6A ekranēts vītā pāra - RJ45Izveidojiet ātrdarbīgu{0}}Ethernet fizisko savienojumu.
Vienā galā ir pievienota M2 horizontāla bloķēšanas struktūra, kas nodrošina mehānisku fiksāciju ar rūpnieciskām kamerām ar atbilstošiem montāžas caurumiem.
Kas ir GigE Vision?
GigE Vision irrūpniecisko iekārtu{0}}redzes komunikācijas standartsbalstās uz Ethernet infrastruktūru, kas nodrošina attēlu{0}}datu pārraidi, ierīču atrašanu un kameru vadību starp rūpnieciskajām kamerām un redzes{1}apstrādes sistēmām.
Tipiska arhitektūra sastāv noRūpnieciskā kamera → Ethernet kabelis → NIC / Industrial Switch → Vision PC → Attēlu apstrādes programmatūra.
Salīdzinot ar dažām patentētām kameru saskarnēm, Ethernet{0}}uzskates sistēmas piedāvā standartizētu tīklu, ilgāku kabeļu iespēju, nobriedušu aparatūras ekosistēmu un elastīgu tīkla topoloģiju mašīnredzei, automatizētai pārbaudei, robotizētai redzei un rūpnieciskās attēlveidošanas lietojumprogrammām.
Izplatītas mašīnas redzes savienojamības problēmas
Produkta pamatvērtība
PCM-S-0565
PCM{0}}S-0565 pamatprodukta vērtību var apkopot šādi:
◆ CAT6A ātrgaitas{1}}mašīnredzes transmisija
PCM-S-0565 funkcijas aCAT6A ātrdarbīga-tīkla arhitektūraparedzēts GigE Vision rūpnieciskajām kamerām un mašīnredzes sistēmām. Tas nodrošina uzticamu fiziskas pārraides pamatu augstas-izšķirtspējas attēliem, nepārtrauktām video straumēm un vadības datiem,līdz 10GbE lietojumprogrammāmkad viss kanāls un pievienotais aprīkojums ir saderīgi.

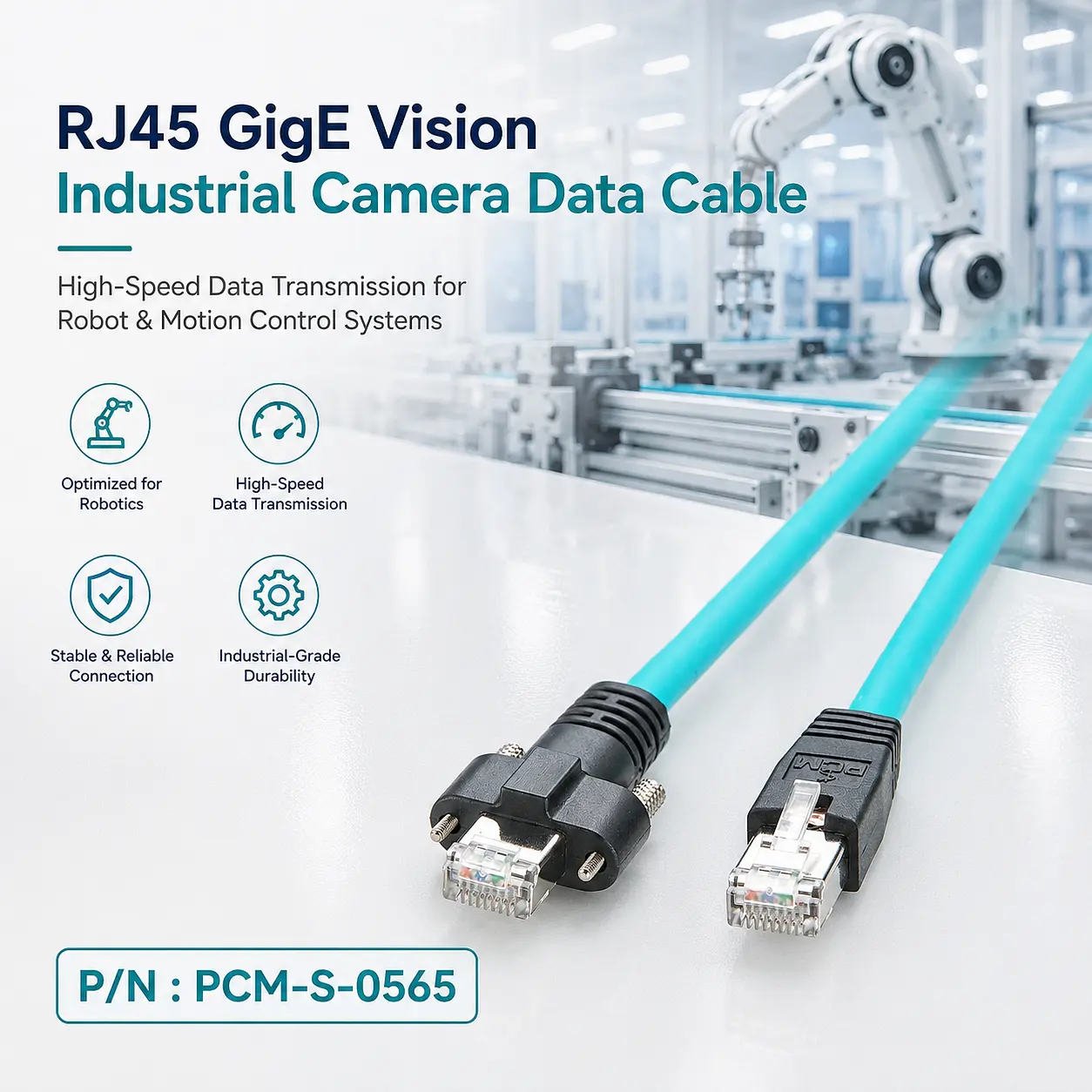

◆ M2 bloķēšanas RJ45 savienojums
Salīdzinot ar parastajiem ne-bloķējošiem RJ45 savienotājiem, PCM-S-0565 izmantoM2 horizontāla bloķēšanas RJ45 konstrukcijalai uzlabotu savienojuma mehānisko stabilitāti un samazinātu nejaušu atvienošanu, ko izraisa vibrācija, kustība vai nepārtraukta darbība. Tas ir labi piemērots mašīnredzei, rūpnieciskajām kamerām, robotizētai redzei un automatizētām ražošanas iekārtām.
◆ Augsts{0}}elastīgs kabelis un dubults ekranējums
The26AWG augsts-elastīgs kabelislīdzsvaro ātrgaitas{0}}pārraides, elastības un aprīkojuma vadu prasības. Apvienojumā arfolija + pīts ekranējums, tas palīdz samazināt elektromagnētiskos traucējumus no motoriem, servo piedziņām un citām rūpnieciskām iekārtām, nodrošinot uzlabotu ekranēšanu ātrdarbīgiem{0}}diferenciālajiem signāliem elektriski prasīgās vidēs.
◆ Elastīgs garums un vīzija{0}}Sistēmas dizains
PCM-S-0565 ir pieejams2 m un 5 m garumādažādiem uzstādīšanas attālumiem starp rūpnieciskajām kamerām, redzes kontrolieriem un tīkla iekārtām. Tā aptuveni6,6 mm ODlīdzsvaro ekranējumu, elastību un mehāniskos izmērus. Kabelis ir paredzētsGigE Vision, rūpnieciskās kameras, mašīnredzes pārbaude un robotizētās redzes sistēmas.

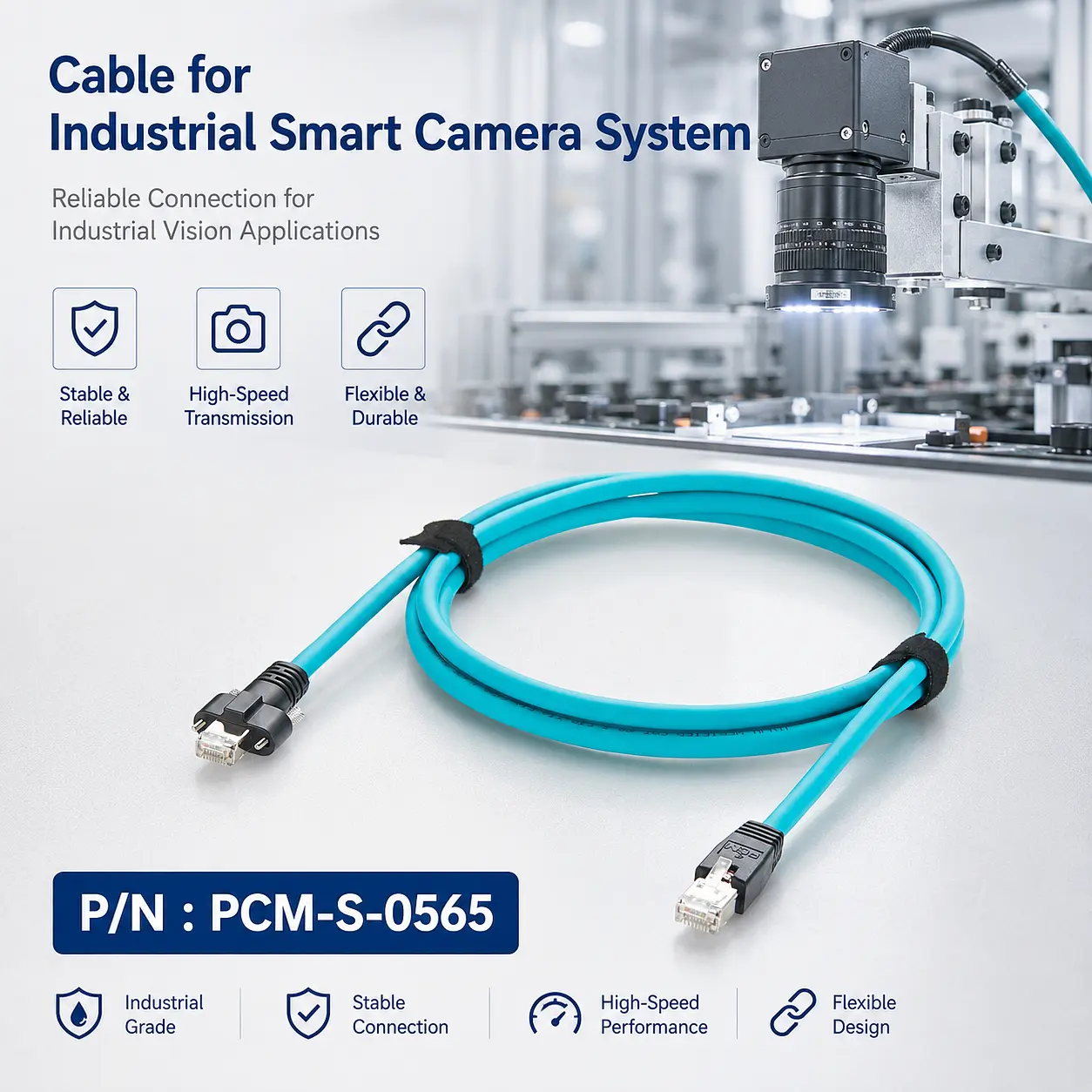

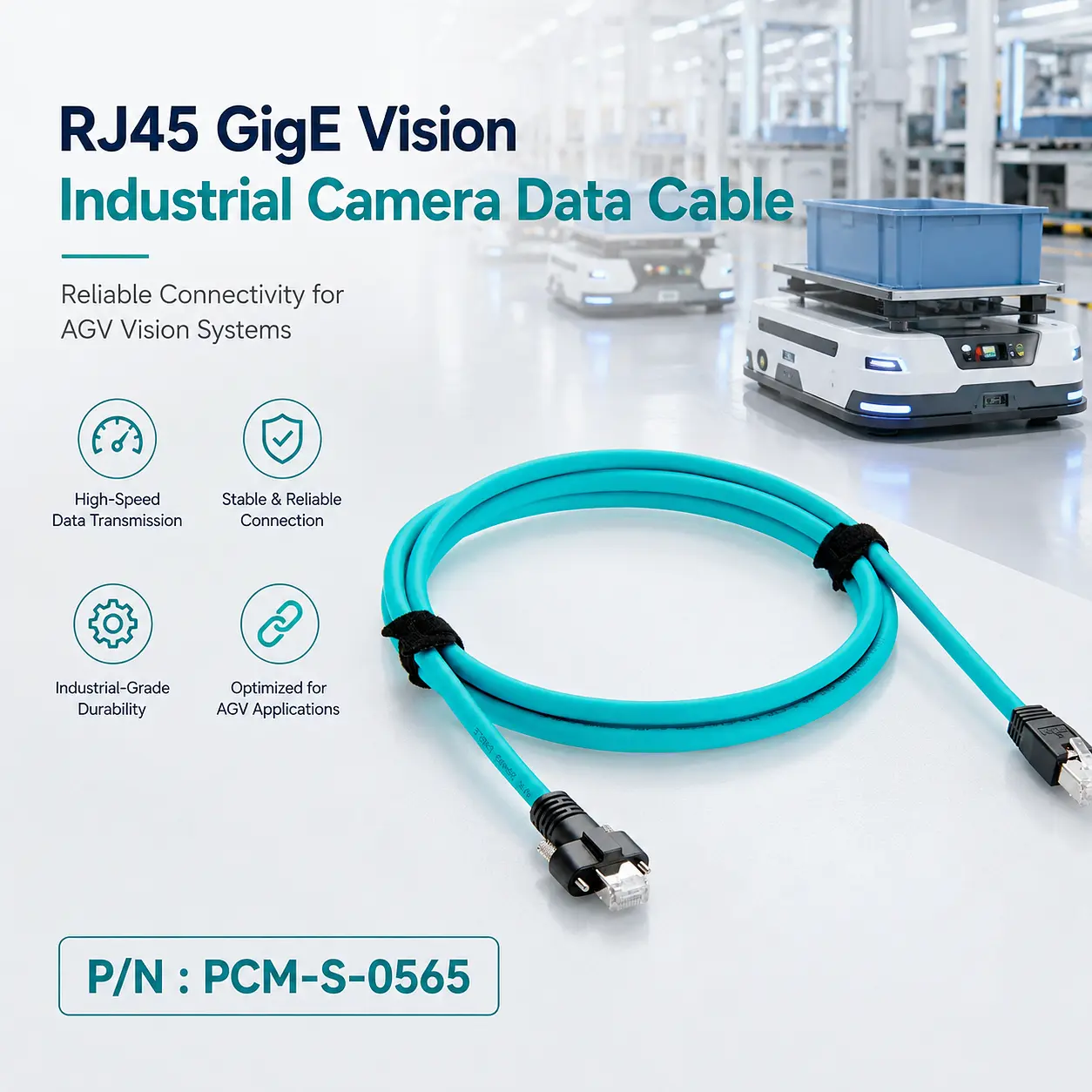

Produktu displejs

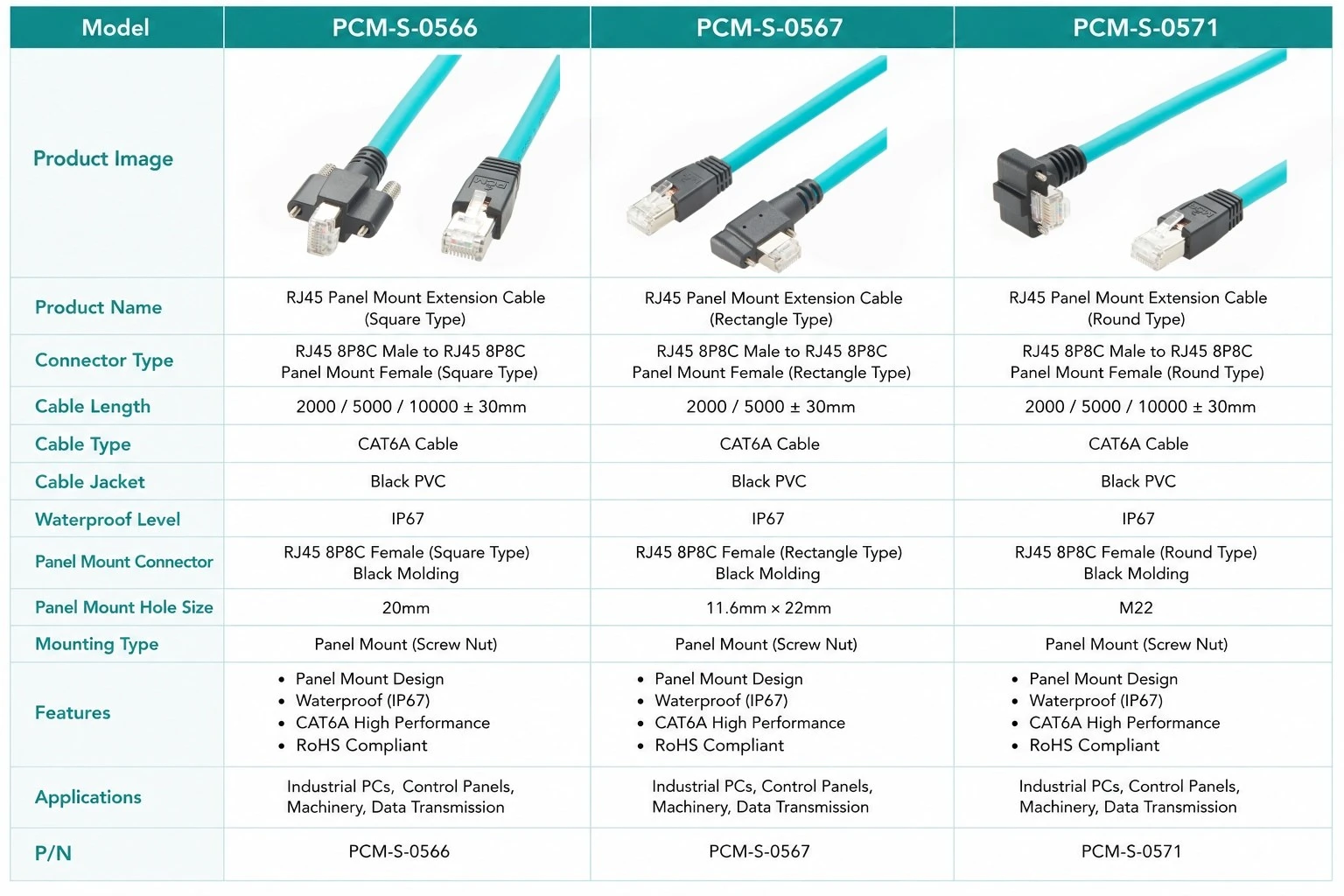

Līdzīgi produkti
Saderības paziņojums
Saderības pārbaude
PCM-S-0565 izmantoRJ45 8P8C saskarnear savienojuma struktūru, kas izstrādāta, atsaucoties uzTeledyne FLIR ACC-01-2100saderība.
Tomēr mehāniskā RJ45 savienošana vien negarantē saderību ar katru industriālo kameru. Pirms atlases pārbaudiet kameras modeli, M2 bloķēšanas-cauruma ģeometriju, RJ45 orientāciju, tapu piešķiršanu, diferenciālā-pāra konfigurāciju, Ethernet ātrumu un kameras porta specifikācijas.
Tehniskās saderības paziņojums
PCM-S-0565 izmanto aaugsts{0}}elastīgs CAT6A kabelis, nodrošinot fiziskas pārraides pamatu ātrdarbīgam{0}}Ethernet un potenciālām 10 GbE lietojumprogrammām. Faktiskais tīkla ātrums joprojām ir atkarīgs no kameras PHY, NIC, slēdža, savienotāja gala, ekranēšanas nepārtrauktības, kabeļa garuma un visa kanāla veiktspējas.
Robotu, vilkšanas-ķēdes vai nepārtrauktas-kustības lietojumiem ir jāapstiprina arī minimālais lieces rādiuss, flex cikli, kustības apstākļi un pārbaudīta elastības-dzīves veiktspēja.
Kā izvēlēties GigE Vision rūpnieciskās kameras kabeli?
Kā pārbaudīt kameras un bloķēšanas saderību?
Pārbaudiet RJ45 portu, M2 skrūves pozīciju, bloķēšanas virzienu un savienotāja atstarpi pret kameras zīmējumu.
Kā izvēlēties starp 1GbE un 10GbE?
Izvēlieties kabeļa joslas platumu atbilstoši kamerai, NIC un tīkla arhitektūrai. Augstākas-kategorijas kabelis nevar jaunināt pašu kameras interfeisu.
Fiksēts vai elastīgs{0}} kabelis?
Kustīgām sistēmām novērtējiet lieces rādiusu, pārvietošanās attālumu, paātrinājumu un elastīgumu, nevis paļaujieties tikai uz terminu "augsta -elastība".
Kā būtu jāpārbauda ekranējums?
Lai nodrošinātu efektīvu EMC veiktspēju, pārbaudiet ekranēšanas nepārtrauktību no kabeļa līdz RJ45 vairogam un aprīkojuma šasijai.
Pielāgošanas iespējas
↕ Pielāgota bloķēšana RJ45
Var pielāgot bloķēšanas ģeometriju, skrūvju stāvokli un kameras{0}}puses mehānisko aizturi.
□ Pielāgots kabeļa garums
Kabeļa garumu var pielāgot atkarībā no kameras{0}}līdz-kontrolierīces attālumam.
◉ Kabeļa kategorijas pielāgošana
Kabeļu-kategoriju un ātrdarbīgas{1}}struktūras var atlasīt atbilstoši Ethernet joslas platuma prasībām.
⚙ Elastības pielāgošana
Elastību var pielāgot fiksētas, atkārtotas{0}}kustības, robotu vai vilkšanas-ķēdes lietojumprogrammām.
⌘ Jakas materiāla pielāgošana
PVC, TPU un citus rūpnieciskos apvalku materiālus var izvēlēties atbilstoši darbības videi.
◇ OEM/ODM mašīnredzes kabelis
OEM/ODM{0}}mašīnas{0}}redzes Ethernet kabeļus var izstrādāt ar elektrisko, augstfrekvences{1}}ekrānēšanas un lietojumprogrammu{2}}konkrētu validāciju.
Secinājums:
PCM-S-0565 ir integrēta CAT6A Ethernet veiktspēja, M2 horizontālā bloķēšana, dubults ekranējums un augsta -elastīga kabeļa konstrukcija prasīgiem mašīnredzes lietojumiem.
Kabelis jāizvēlas atbilstoši kameras portam, Ethernet ātrumam, bloķēšanas ģeometrijai, kustības profilam un pilnīgai sistēmas arhitektūrai, nevis tikai savienotāja izskatam.
Produktu FAQ
Vai GigE Vision nozīmē 10 GbE?
Nē. GigE Vision un Ethernet saites ātrums ir saistīti, bet ne identiski jēdzieni.
Kāpēc izmantot M2 bloķēšanu?
M2 bloķēšana uzlabo mehānisko noturību kustīgās vai vibrējošās sistēmās.
Kāpēc izmantot CAT6A?
CAT6A nodrošina liela-joslas platuma fiziskā-slāņa iespējas prasīgām industriālām Ethernet attēlveidošanas lietojumprogrammām.
Ko dara Dual Shielding?
Folija un pinuma ekranējums palīdz samazināt elektromagnētiskos traucējumus.
Vai var pielāgot citus garumus?
Jā. Pēc kabeļa garuma maiņas ieteicams veikt ātrgaitas{1}} validāciju.
Kā es varu apstiprināt kameras saderību?
Norādiet precīzu kameras modeli, porta zīmējumu, bloķēšanas ģeometriju, Ethernet ātrumu, kabeļa garumu un kustības prasības saderības pārbaudei.
