Quad HFM Mini FAKRA automobiļu koaksiālā kabeļa montāža: funkcijas, lietojumprogrammas un izvēles rokasgrāmata
Šajā rakstā ir sniegts sistemātisks tehnisks ievads par Premier CablePCM-ZC-0065 Quad HFM Mini FAKRA Z Code automobiļu koaksiālā kabeļa komplektsno piecām perspektīvām: automobiļu ātrgaitas koaksiālās saskarnes, četru kanālu signālu arhitektūra, RF saites integritāte, transportlīdzekļa instalācijas integrācija un inženierijas izvēle.
Ātra produkta ieviešana

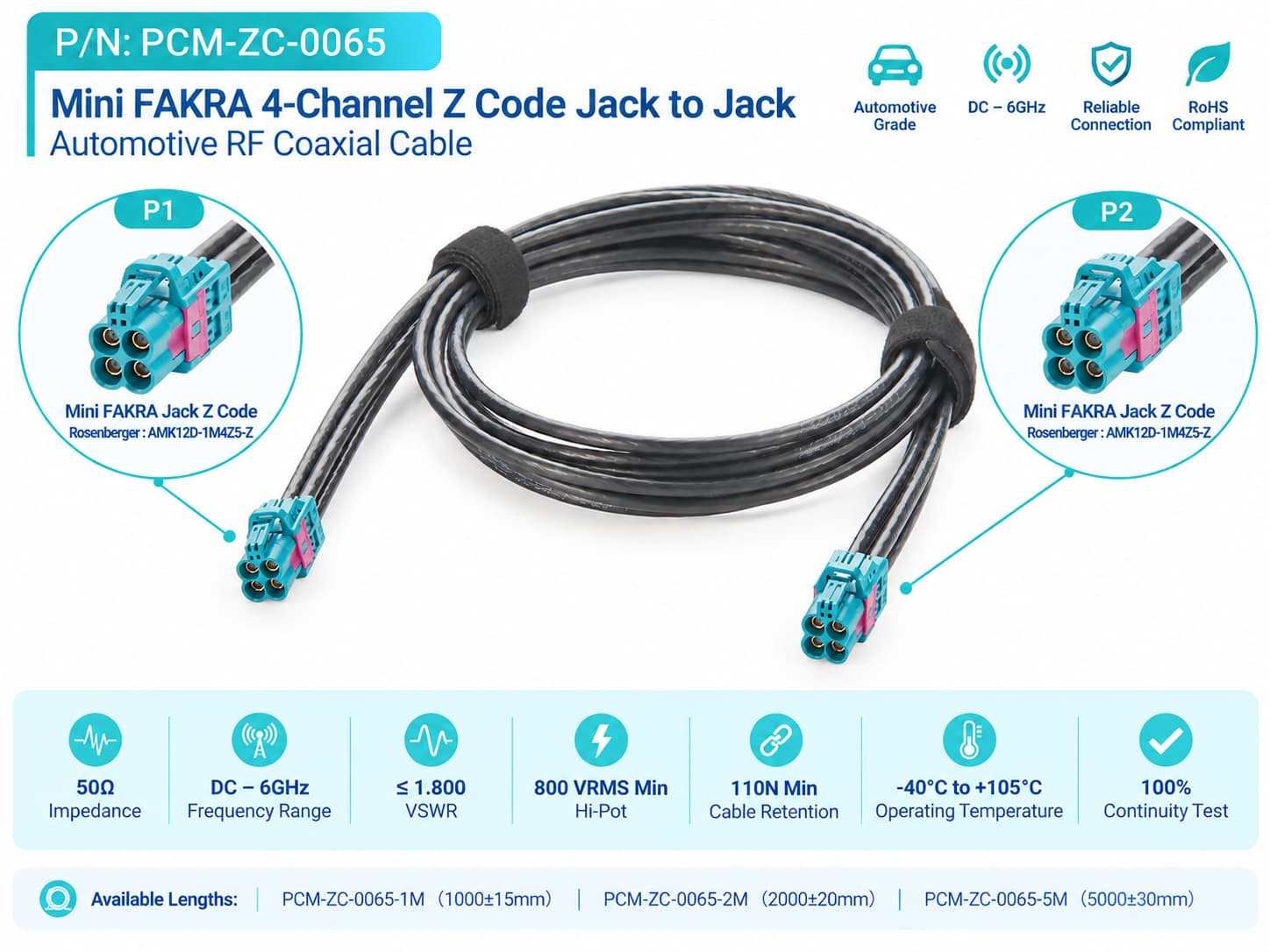

PCM-ZC-0065 ir:
Quad HFM ligzda ↔ Quad HFM ligzda
četru-kanālu automobiļu ātrgaitas-koaksiālā kabeļa komplekts.
Gan P1, gan P2 izmanto:
Rosenberger AMK12D-1M4Z5-Z
| Produkta nosaukums | Mini FAKRA 4 kanālu Z koda ligzda ar koaksiālo kabeli |
| P1 interfeiss | Mini FAKRA domkrats, Z kods, 4 kanāli |
| P2 interfeiss | Mini FAKRA domkrats, Z kods, 4 kanāli |
| Savienotāja daļas numurs | AMK12D-1M4Z5-Z |
| Stiepļu stienis | LEONI DACAR 302-4 koaksiālais kabelis |
| Struktūra | 4 neatkarīgi koaksiālie kanāli, tieši{1}}cauri |
| Nominālā pretestība | 50 Ω nominālā |
| Darba temperatūra | -40 grādi līdz +105 grāds |
| Premier Cable P/N | PCM-ZC-0065 |
Kas ir četru HFM četru kanālu interfeiss?
Quad HFM nav parasts "četru kontaktu savienotājs".
Tā vietā vienā korpusā ir integrēts:
četras neatkarīgas koaksiālās saskarnes.
Katrs kanāls ietver savu:
- centra kontakts;
- dielektrisks;
- ārējā vairoga kontakts;
- neatkarīgs signāla ceļš.
Tādējādi četrkāršs HFM savienotājs nodrošina:
4 × neatkarīgi 50Ω koaksiālie kanāli.
Tas ir pamats PCM{0}}ZC-0065, kas nodrošina četras neatkarīgas augstas frekvences datu saites, izmantojot vienu kompaktu savienotāja interfeisu.
Kāpēc ir nepieciešami četri neatkarīgi koaksiālie kabeļi?
Katrs PCM-ZC-0065 HFM kanāls ir neatkarīgs ātrgaitas koaksiālais pārraides ceļš, kam nepieciešams savs centrālais vadītājs, atgriešanās/ekrāna ceļš un kontrolētas pretestības ģeometrija.
Tāpēc montāža izmanto4 × LEONI DACAR 302-4 50Ω koaksiālie kabeļinevis parasto četru{0}}dzīslu kabeli.
Šī neatkarīgā-kanālu arhitektūra saglabā 50 Ω raksturīgo pretestību, samazina kanālu savienojumu un elektromagnētiskos traucējumus, kā arī atbalsta stabilu signāla integritāti tādām SerDes lietojumprogrammām kā GMSL un FPD{2}}Link.
Sāpju punkti
Tikai savienotāja frekvence nenosaka gatavās instalācijas veiktspēju. PCM-ZC-0065 ir jānovērtē atbilstoši tā līdzstrāvas 6 GHz specifikācijām, ņemot vērā kabeļa garumu, VSWR un ievietošanas zudumus.
Produkta pamatvērtība
PCM-ZC-0065
PCM-ZC-0065 apvieno dubultās Quad HFM Z kodētas augsta blīvuma saskarnes ar4 × DACAR 302-4 neatkarīgi 50Ω koaksiālie savienojumilai izveidotu kompaktu, standartizētu četru{0}}kanālu ātrgaitas savienojumu starp diviem automobiļu elektroniskajiem moduļiem.
Salīdzinot ar vairākām atsevišķām saskarnēm, šī arhitektūra uzlabo savienotāju blīvumu, instalācijas iepakojumu un kanālu pārvaldību, vienlaikus atbalstot signāla integritāti, montāžas efektivitāti un moduļu savienojamību ADAS, viedajām kabīnēm un domēna kontrolleriem.
Produkta galvenās īpašības:
◆ Četru uz četru kanālu augsta blīvuma starpsavienojums
Quad HFM Z{0}}kodētie interfeisi abos galos integrē četrus neatkarīgus koaksiālos kanālus kompaktos korpusos, nodrošinot četru-kanālu savstarpēju savienojumu starp diviem automobiļu moduļiem. Tas samazina savienotāju skaitu un savienojuma vietu, savukārt mehāniskā kodēšana palīdz novērst neatbilstību un uzlabo ECU interfeisa blīvumu, siksnas iepakojumu un transportlīdzekļa montāžas efektivitāti.
◆ Četras neatkarīgas 50Ω saites ar vairākām garuma opcijām
ČetriLEONI DACAR 302-4 50Ω koaksiālie kabeļineatkarīgi pārnēsā CH1–CH4 bez signāla sadalīšanas, palīdzot saglabāt raksturīgo pretestību un signāla integritāti. Pieejams 1 m, 2 m un 5 m garumā dažādām transportlīdzekļu -maršrutēšanas prasībām, ar ievietošanas zudumu un saites budžetu, kas tiek novērtēts ilgākām ātrgaitas{7}}saitēm.
Produktu displejs

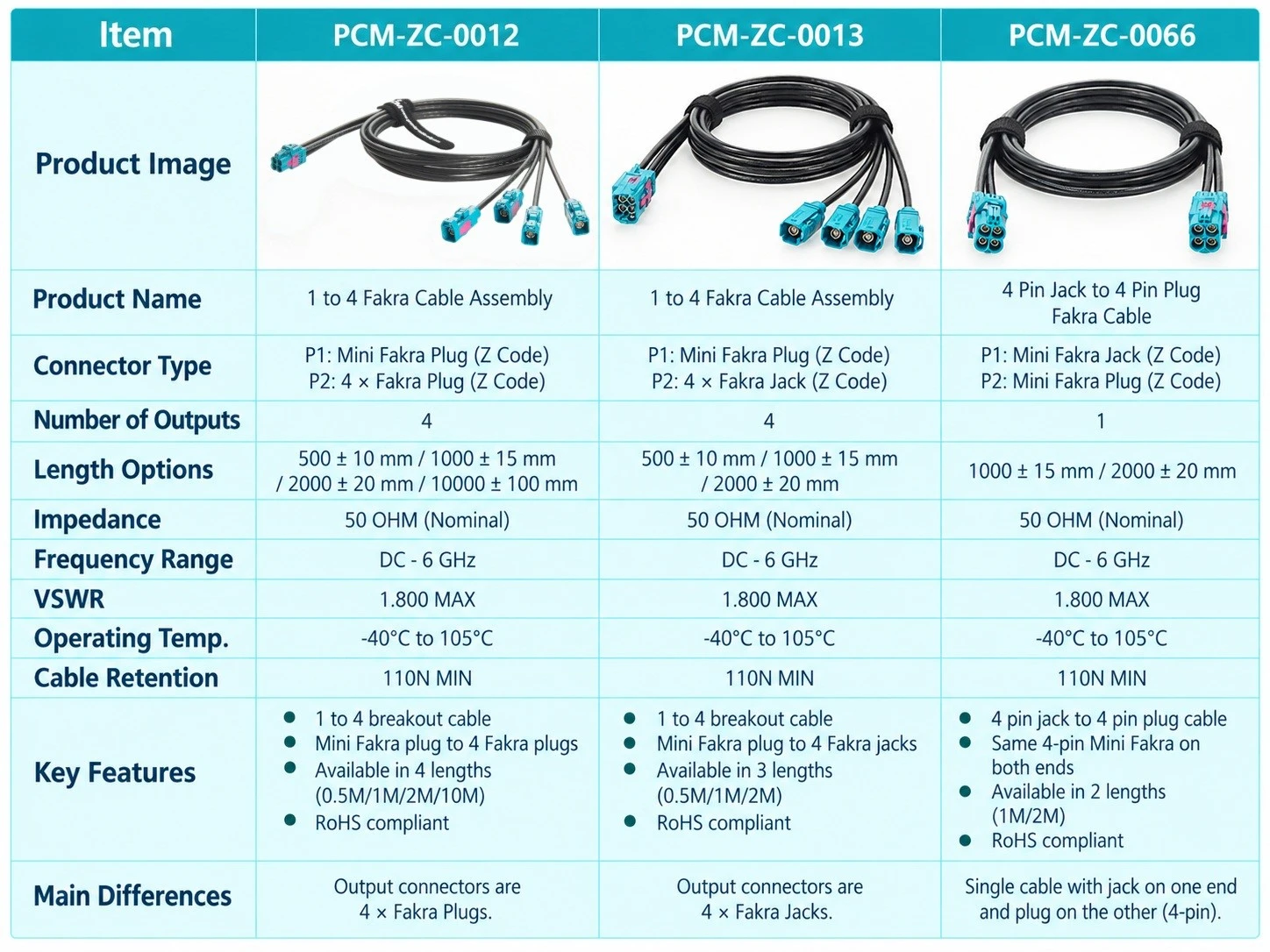

Līdzīgi produkti
Saderības paziņojums
Pārbaudiet HFM interfeisu, kodēšanu un četru kanālu kartēšanu
PCM-ZC-0065 abos galos izmanto AMK12D-1M4Z5-Z Quad HFM ligzdas, katra ir paredzēta savienošanai ar atbilstošo HFM spraudni/galveni uz iekārtas; abas kabeļa puses ligzdas nav tieši savienotas. Izvēloties, jāpārbauda precīzs P/N, dzimums, korpuss, kodējums, kabeļu grupa un savienojuma saskarne.
Četras neatkarīgas CH1→CH1 līdz CH4→CH4 saites jādefinē, izmantojot kanālu/dobuma kartēšanu, lai uzturētu pareizi saskaņotu 50Ω koaksiālo ceļu.
Pasīvais dizains; Gatavās instalācijas vērtējumi atšķiras no savienotāju platformas vērtējumiem
PCM-ZC-0065 ir pasīvs kabeļa komplekts, un tas nepārveido GMSL, FPD-Link, MIPI A-PHY, USB, PCIe vai citus SerDes protokolus. Lai gan HFM platforma atbalsta augstākas frekvences un{6}}datu pārraides ātruma iespējas, gatavais PCM-ZC-0065 projektēšanas mērķis joprojām ir DC–6 GHz, un tas ir jāvalidē attiecībā uz kabeļa garumu, ievietošanas zudumu, VSWR un ražošanas pielaidēm.
800 Vrms vērtība ir Hi-Pot/testa spriegums, nevis darba spriegums, savukārt lielāka par vai vienāda ar 110 N attiecas uz fiksatora aiztures spēku, nevis uz pilnīgu-instalācijas kabeļa vilkšanas spēku.
Kā atlasīt PCM{0}}ZC-0065?
Pārbaudiet Quad HFM interfeisus abos galos
PCM-ZC-0065 abos galos izmanto Quad HFM ligzdas. Pārbaudiet ierīces P/N, dzimumu, kodējumu, korpusu un pārošanās saskarni. Ja viena ierīce izmanto atsevišķus FAKRA portus, tā vietā atlasiet Quad HFM-to-4 × FAKRA izdalīšanos.
Pārbaudiet četru{0}}kanālu kartēšanu
Definējiet CH1–CH4 piešķiršanu kamerām, sensoriem vai SerDes portiem. Inženiertehniskajos rasējumos, siksnu etiķetēs, ražošanas montāžā un elektriskajā testēšanā jāizmanto viena un tā pati kanālu kartēšana, lai novērstu nepareizu savienojumu.
Novērtējiet saites budžetu pēc garuma un biežuma
1 m, 2 m vai 5 m garumā novērtējiet frekvenci, datu pārraides ātrumu, kabeļa vājinājumu, ievietošanas zudumu, atgriešanās zudumu un sistēmas rezervi. 5 m liela{5}}ātruma saiti nevar apstiprināt tikai ar DC–6 GHz vērtējumu.
Pārbaudiet protokola un instalēšanas prasības
Pārbaudiet protokolu, SerDes paaudzi, ECU/kameras modeli, temperatūru, vibrāciju, EMC un lieces rādiusu. Dinamiskām atrašanās vietām, piemēram, robotu rokām vai durvju eņģēm, ir nepieciešama arī īpaša kabeļa elastīguma{1}}mūža validācija.
Pielāgošanas iespējas
↕ HFM interfeisa un korpusa pielāgošana
HFM ligzdu/spraudni, vienu/dubultu/četru korpusu, taisnus un leņķus korpusus var pielāgot atbilstoši P/N, dzimuma, kodēšanas un savienojuma{0}}savienojuma prasībām.
□ Kodēšana un krāsu pielāgošana
Kodēšanas un korpusa krāsas var pielāgot, lai nodrošinātu transportlīdzekļa kļūdu-nodrošināšanu, izmantojot mehānisko atslēgu, savienojuma galvenes un ierīču portus, lai novērstu neatbilstību.
◉ Kabeļa-garuma pielāgošana
Ja garums pārsniedz 1 m, 2 m un 5 m, ir pieejami pielāgoti 0,3 m, 0,5 m, 1,5 m, 3 m un oriģinālo iekārtu ražotāju garumi, pamatojoties uz ievietošanas zudumu, maršrutēšanu un uzstādīšanas vietu.
⚙ Kabeļa -tipa pielāgošana
DACAR 302-4 un citus piemērotus 50Ω automobiļu koaksiālos kabeļus var izvēlēties atbilstoši zudumiem, OD, elastībai, temperatūrai un savienotāju prasībām.
⌘ Kanālu kartēšana un garuma pielāgošana
CH1–CH4 kartēšanu, atsevišķu kanālu garumus, pakāpenisku maršrutēšanu un etiķetes var pielāgot ar atsevišķiem P/N un rasējuma pārskatījumiem konfigurācijas kontrolei.
◇ RF testēšana, marķēšana un izsekojamība
Ir pieejamas nepārtrauktības, Hi-Pot, VSWR, ievietošanas/atgriešanas zuduma un VNA pārbaudes ar pielāgojamām P/N, sērijas numura, svītrkoda un QR{1}}koda izsekojamības etiķetēm.
Produktu FAQ
Kas ir PCM{0}}ZC-0065?
PCM-ZC-0065 ir divu-galu četru HFM Mini FAKRA Z-koda ligzdas automobiļu koaksiālā instalācija, kas izveido četrus neatkarīgus 50 Ω punkts{6}}līdz{7}}koaksiālos kanālus starp divām augsta blīvuma ierīcēm.
Vai divi džeku gali var saderēties viens ar otru?
Paneļa montāža uzlabo mehānisko stabilitāti un nodrošina ērtu ārējo Ethernet piekļuvi.
Vai atvērto{0}}vada galu var mainīt uz citu savienotāju?
Nē.
Katrai kabeļa -sānu ligzdai ir jābūt savienotai ar atbilstošo pievienotās iekārtas HFM spraudņa interfeisu.
Vai "4-in-1" nozīmē, ka viens signāls kļūst par četriem signāliem?
Nē.
"4-in-1" nozīmē, ka vienā korpusā ir integrētas četras neatkarīgas koaksiālās saskarnes.
Signāli netiek kopēti vai sadalīti starp četriem kanāliem.
Vai tā var pārvērst GMSL par FPD{0}}saiti?
Nē.
Protokola konvertēšanai nepieciešama aktīva elektronika.
PCM-ZC-0065 nodrošina tikai fizisku starpsavienojumu.
Vai var pielāgot Quad HFM spraudņa versiju?
Jā.
Precīzs spraudņa daļas numurs, kodējums, kabeļu grupa un presēšanas konstrukcija ir jāizvēlas atkārtoti saskaņā ar aprīkojuma savienojuma saskarni.
